RolledCurb 次組合可插入有使用基層的斜式路緣造型混凝土之路緣與邊溝的連接。
貼附
貼附點位於路緣的邊緣或背面。此元件可以貼附到左側，也可以貼附到右側。

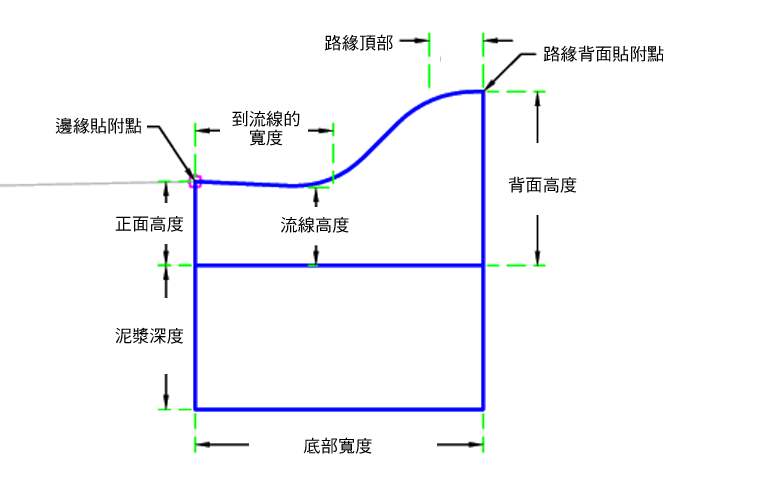

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 路緣頂部 | 路緣頂部 | 正數 |
4.5 in 100 mm |
| 背面高度 | 背面高度 | 正數 |
14.5 in 370 mm |
| 底部寬度 | 底部寬度 | 正數 |
24 in 600 mm |
| 正面高度 | 正面高度 | 正數 |
7 in 180 mm |
| 到流線的寬度 | 到流線的寬度 | 正數 |
11.5 in 300 mm |
| 流線高度 | 流線高度 | 正數 |
6.5 in 165 mm |
| 基層深度 | 基層深度 | 正數 |
12 in 300 mm |
| 貼附點 | 貼附點 | Lip、BackCurb | 邊緣 |
執行時間邏輯指定
無。
輸出參數
無。
行為
根據「輸入參數」標註來插入路緣與邊溝連接。所有標註都必須為非零的正值。
此次組合可建置簡單的路緣和邊溝造型，貼附點位於 (a) 邊溝的邊緣，或 (b) 路緣背面。
配置模式作業
在配置模式中，此次組合會根據指定的輸入參數來顯示路緣和邊溝元件。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | Flange | |
| P6 | BackOfCurb | |
| P7、P8 | CurbBottom | |
| P9、P10 | SubBase | |
| L1 - L5 | Curb、Top | |
| L8 | CurbBottom | |
| L9 | Datum | |
| S1 | Curb | |
| S2 | SubBase |
編碼圖
