加寬的外側超高車道

此次組合可透過套用外側車道超高坡度值來插入行巷道,並可加寬超高區域處的鋪面。

其用於大多數未分割的道路,或者兩側沒有車道坡度轉折的分割道路。還可以用於分割的拱形公路或橫斷公路的外側車道。鋪面結構遵循《Autodesk Civil 3D 說明》中「鋪路橫斷面上的鋪面結構」中所述的標準。此次組合與車道外側超高次組合之間的唯一差別是,此次組合還可加寬廊道超高區域中的鋪面寬度。

貼附

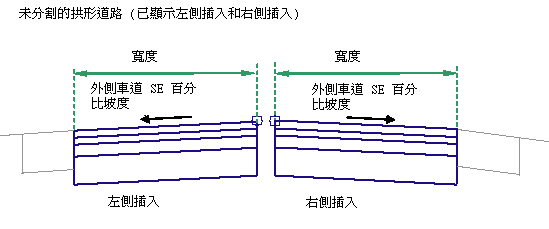

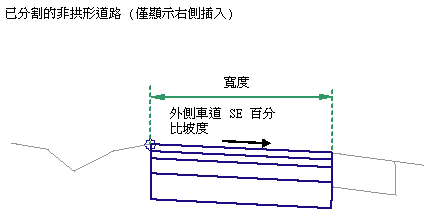

(a) 如果插入點為路拱,則貼附點位於完工整地地形上車道的內側邊緣,(b) 如果插入點位於車道邊緣,則貼附點位於車道的外側邊緣。此元件可以貼附至左側,也可以貼附至右側。

輸入參數

注意事項:除非另有說明,否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度,否則所有坡度均為水平寬度比垂直高度格式 (例如,4 : 1)。

參數

描述

類型

預設

指定要將次組合放置在哪一側

左/右

插入點

指定路拱或車道邊緣處車道的插入點

選項清單:(a)「路拱」、(b)「車道邊緣」

Crown

內側路拱點

指定將車道的內側邊緣編碼為 Crown

是/否

寬度

從內側邊緣偏移到外側邊緣偏移的車道寬度

正數

3.6 m

12.0 ft

預設百分比坡度

未定義定線的超高坡度時使用的車道的預設百分比坡度

數字

-2.0

鋪路 1 深度

鋪路 1 圖層的厚度 (零表示省略)

數值 (非負數)

0.025 m

0.083 ft

鋪路 2 深度

鋪路 2 圖層的厚度 (零表示省略)

數值 (非負數)

0.025 m

0.083 ft

基準深度

基本圖層的厚度

(零表示省略)

數值 (非負數)

0.100 m

0.333 ft

基層深度

基層圖層的厚度

(零表示省略)

數值 (非負數)

0.300 m

1.0 ft

軸距長度

車輛軸距長度,包含前面懸垂

正數

10 m

33 ft

行巷道數目

此次組合中的已計劃行巷道數目

正整數

1

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉

參數

描述

狀態

寬度

可用於取代固定的車道寬度,並將車道邊緣關聯到偏移定線。以下物件類型可以用作指定寬度的目標:定線、聚合線、地勢線或測量圖形。

可選

外側高程

可用於取代標準車道坡度,並將行巷道的外側邊緣關聯到縱斷面的高程。以下物件類型可以用作指定高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。

可選

輸出參數

參數

描述

類型

車道寬度

車道的寬度

數字

車道百分比坡度

車道的百分比坡度

數字

行為

外側車道超高坡度可從基準線定線的超高規格中獲得。從貼附點處開始,使用指定的寬度、深度和超高坡度插入完工整地地形地面和平行路基。使用垂直連接在車道任一端封閉造型。

車道加寬

如果目前樁號位於超高區域內,則按如下所示計算車道寬度值:

寬度 = 預設寬度 + 鋪面加寬

其中,鋪面加寬 =

n = 車道數目

R = 全超高處的定線半徑

L = 軸距長度 (包含前面懸垂)

應從「結束標準路拱」處開始加寬車道,此時「全超高」樁號車道應為「預設寬度 + 鋪面加寬」。如果使用了螺旋線,通常此加寬變化長度等於螺旋線的長度。

完成此條件次組合的主要步驟如下:

  1. 將鋪面加寬設定為零。
  2. 從參數中獲得預設寬度。
  3. 確認樁號是否位於超高區域中。
  4. 如果是,則尋找全超高樁號 (而非目前樁號) 處的曲線半徑。
  5. 用規格 (ExtraW) 中提到的公式計算鋪面加寬值。
  6. 找出此區域中「標準路拱終點」的樁號值;同樣,找到「全超高」的樁號值;然後找到其差值做為要分配定線的長度 (L)。
  7. ExtraW 除以 L,得出係數 RateW。
  8. 對於目前樁號,尋找「標準路拱終點」樁號和目前樁號之間的差值 (DeltaL)。
  9. 用 RateW 乘以 DeltaL,得出目前樁號的 DeltaW。
  10. 將 DeltaW 與次組合性質中提供的預設寬度相加。
  11. 由此得出目前樁號處的新寬度 = 寬度 + DeltaW。

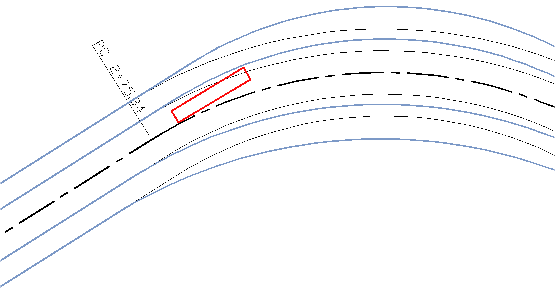

DeltaW 是下圖中展示的唯一參數 (請注意,它不是輸入參數)。

上圖雖然不準確,但可以說明問題。黑線表示中心線,左右兩側的藍線表示左右兩側不同的車道邊緣 (設計後)。圖中著色較淡 (灰色) 的線表示原始左右邊緣。設計的邊緣存在偏差是由額外加寬導致的。

如果在廊道塑型期間為「寬度」指定了偏移水平定線名稱,車道的寬度將變更以與定線的偏移相符。

超高旋轉軸支援

此次組合僅在父系組合從基準線建置的情況下,可用於超高旋轉軸的樞軸點。

配置模式作業

在配置模式中,此次組合使用「寬度」和「深度」輸入參數以 -2% 的坡度顯示所有車道連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼,不包括在此表中。

點、連接或造型

代碼

描述

P2

ETW

完工整地地形上的內側車道邊緣

P4

ETW_Pave1

鋪路 1 上的內側車道邊緣。

P6

ETW_Pave2

鋪路 2 上的內側車道邊緣

P8

ETW_Base

基準上的內側車道邊緣

P10

ETW_Sub

基層上的內側車道邊緣

L1

Top, Pave

完工整地地形地面

L2

Pave1

鋪路 1 地形

L3

Pave2

鋪路 2 地形

L4

Base

基準地形

L5

SubBase

基層地形

S1

Pave1

完工整地地形與鋪路 1 之間的區域

S2

Pave2

鋪路 1 與鋪路 2 之間的區域

S3

Base

鋪路 2 與基準之間的區域

S4

SubBase

基準和基層之間的區域

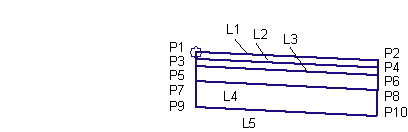

編碼圖
