SLOCityCurbs

SLOCityCurbs 次組合會根據「聖路易斯-奧比斯保市標準平面圖」(City of San Luis Obispo Standard Plan)，插入連接和造型以建立路緣、邊溝和人行道。

請確認使用的標註符合您對標準平面圖的解譯。

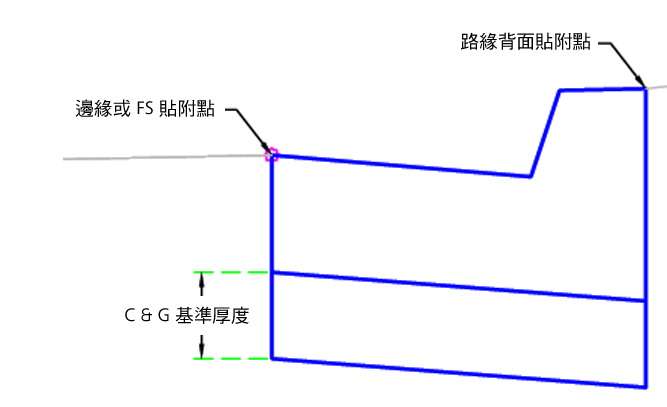

路緣和邊溝：

路緣：

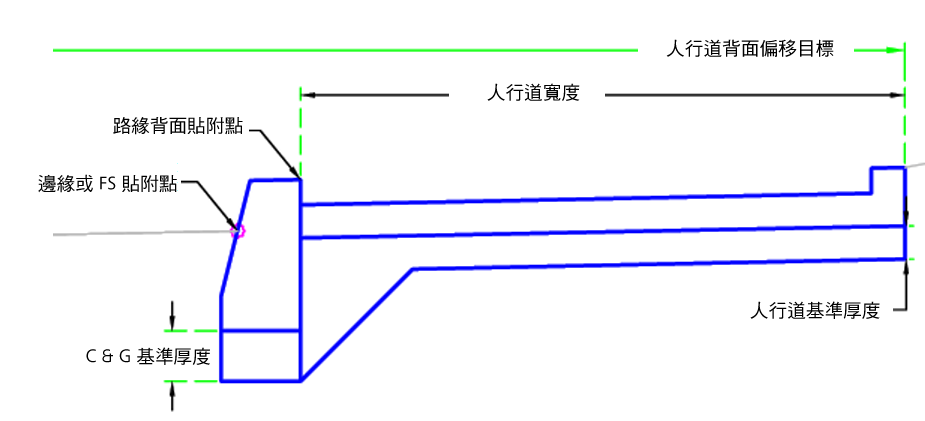

棧道式人行道：

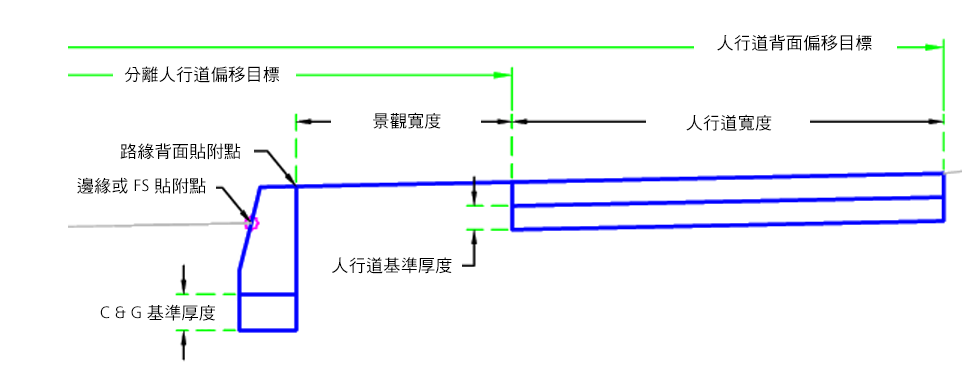

分離式人行道：

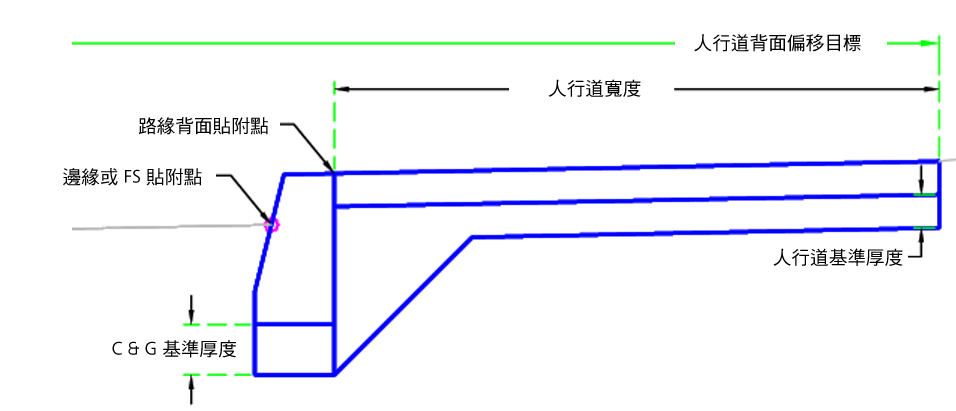

整合式人行道：

貼附

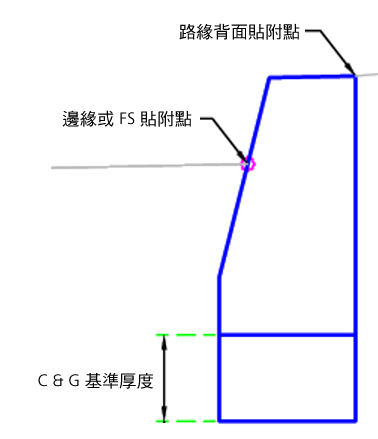

貼附點位於「邊緣」(或 FS) 和「路緣背面」。此元件可以貼附到左側，也可以貼附到右側。

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
分離式人行道偏移	可用於取代固定的人行道寬度，並將人行道內側邊緣連接到偏移定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
人行道背面偏移	可用於取代固定的人行道寬度，並將人行道外側邊緣連接到偏移定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選

路緣與邊溝的標註會儲存在次組合中。在執行時間階段，會根據選取的「路緣類型」來查詢和指定值。

無。

在貼附點設定初始點。根據選取的「路緣類型」，建立路緣與邊溝的點、連接和造型。再將基層置於路緣與邊溝下方。

如果人行道類型並非「無」，則會建置正確的人行道和基層。如果人行道為「分離式」且已設定「分離式人行道偏移」，則會調整人行道內側邊緣。如果已設定「人行道背面偏移」，則會調整所有人行道類型的寬度。

在配置模式中，此次組合會根據指定的輸入參數來顯示路緣與邊溝和人行道元件。

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

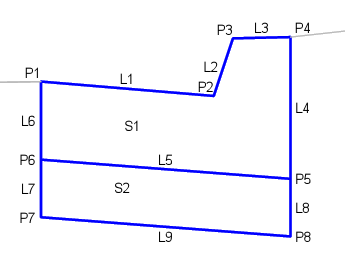

路緣和邊溝：

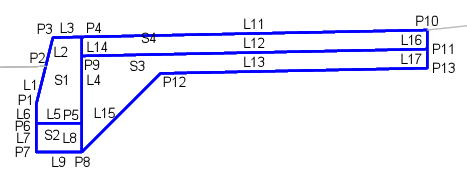

路緣：

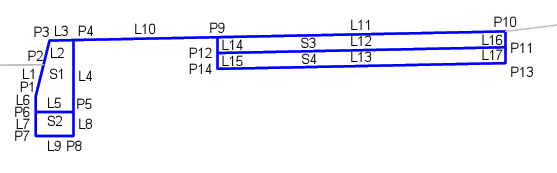

棧道式人行道：

分離式人行道：

整合式人行道：
