BioRetention

BioRetention 次組合會插入連接，以建立三層式的生態蓄流區和一個可選的暗渠。此次組合是以 2014 年二月發佈的《洛杉磯郡低衝擊開發標準手冊》(County of Los Angeles Low Impact Development Standards Manual) 規定為基準。

請確認使用的標註符合參考文件的解譯。

貼附

貼附點位於生態蓄流區頂部的中央。

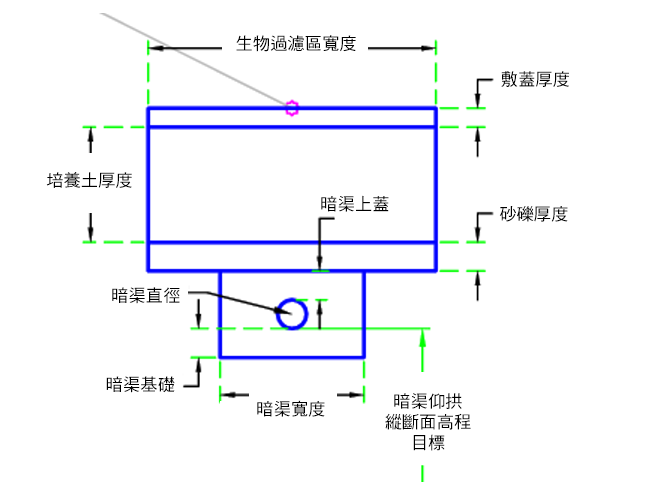

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
生物過濾區寬度	生物過濾區寬度	正數	5 ft 1.5 m
敷蓋厚度	敷蓋的厚度	正數	0.33 ft 0.10 m
培養土厚度	敷蓋下方的培養土厚度	正數	2.0 ft 0.6 m
砂礫厚度	培養土下方的砂礫厚度	正數	0.5 ft 0.15 m
包含暗渠	包含暗渠以排水	是/否	是
暗渠直徑	暗渠直徑	正數	0.5 ft 0.15 m
暗渠上蓋	暗渠上蓋	正數	0.5 ft 0.15 m
暗渠基礎	暗渠管以下的基礎	正數	0.5 ft 0.15 m
暗渠寬度	暗渠寬度	正數	2.5 ft 0.75 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
暗渠仰拱縱斷面	可以用於取代固定的暗渠管仰拱高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

在貼附點設定初始點。此次組合可建置敷蓋層，下有培養土層和砂礫層。如果設定為包含暗渠管，則此次組合會建置暗渠管和管基礎。

配置模式作業

在配置模式中，此次組合可使用輸入參數繪製生態蓄流區。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1、P3	BioretentionTop	生態蓄流區頂部
P2	BioretentionCenter	生態蓄流區中心
P4、P5	Mulch	敷蓋層的底部點
P6、P7	Plant_Mix	培養土層的底部點
P8、P9	Gravel	砂礫底部點
P10-P13	Underdrain	暗渠周圍的點
P14	反轉	暗渠管的仰拱
L1-L2	Bioretention、Top	生態蓄流區頂層
L4	Mulch	敷蓋層底部
L8	Plant_Mix	培養土層底部
L11	Gravel、Datum	砂礫層底部
L14	Underdrain、Datum	暗渠層底部
S1	Mulch	敷蓋區域
S2	Planting_Mix	培養土區域
S3	Gravel	砂礫區域
S4	UnderdrainPipe	暗渠管層

編碼圖
