ValleyGutterSimple

ValleyGutterSimple 次組合是具有使用者定義的寬度、混凝土深度和流線深度的混凝土屋谷簷槽。寬度可修改並且流線位於中心。

貼附

貼附點位於屋谷簷槽的內側邊緣上。

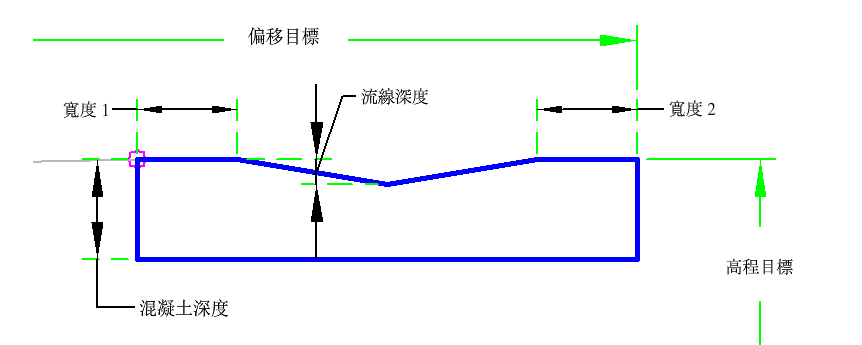

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
混凝土寬度	混凝土簷槽的寬度。	正數	5 ft 1.5 m
流線深度	從溝渠頂部到流線的屋谷簷槽的深度。	正數	0.08 ft 0.02 m
寬度 1	貼附點側邊上的屋谷簷槽的寬度。	正數	0.5 ft 0.15 m
寬度 2	貼附點相對一側上的屋谷簷槽的寬度。	正數	0.5 ft 0.15 m
混凝土深度	從貼附點測量的混凝土的深度。	正數	0.75 ft 0.2 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
目標偏移	可用於取代固定的寬度並將造型邊緣關聯到偏移定線。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
流線高程	可以用於取代流線深度並將流線高程關聯到縱斷面高程。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

此次組合將插入一個簡單的屋谷簷槽。次組合寬度的位置可以透過固定的寬度或可選定線來指定。屋谷簷槽可以透過固定的深度來指定，或通過指定縱斷面來控制深度。

配置模式作業

在配置模式中，此次組合將顯示組成使用者輸入值的屋谷簷槽的連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	頂部，鉸接
P2	Datum
P3	基準面，混凝土
P4 - P6	Top
P7	流線，頂部
L1、L3	混凝土
L2	基準面，混凝土
L4 - L7	Top
S1	ValleyGutter

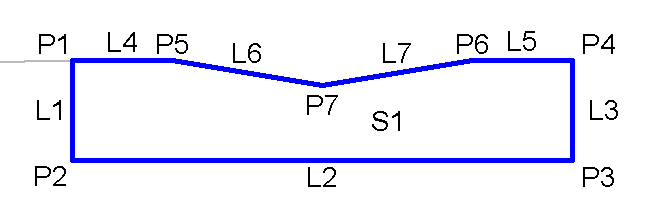

編碼圖
