RockRetainingWall

貼附

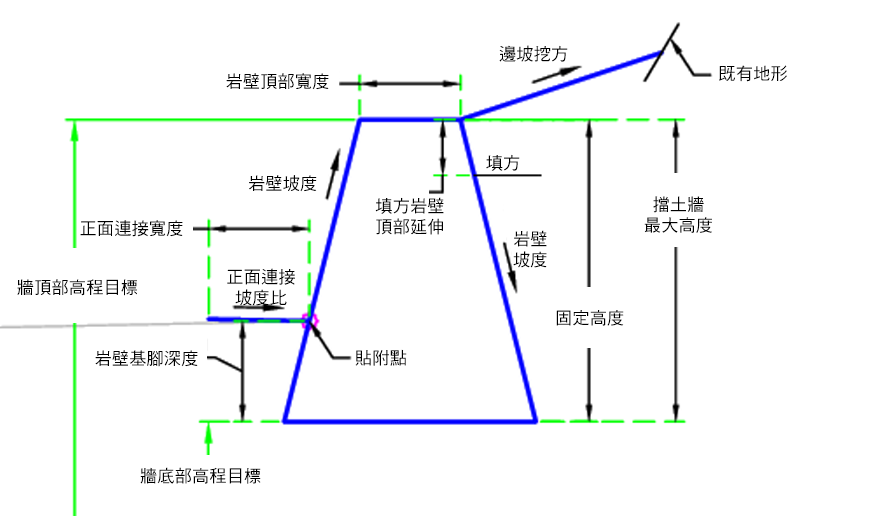

根據「正面連接」輸入參數，將貼附點設於岩石面或是與道路相隔一段距離處。

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	可選
牆頂部	可以用於取代岩壁的牆頂部高程。必須將「固定高度輸入參數」設為「否」，方可使用此項。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
牆底部	可以用於取代牆底部高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

無。

無。

在貼附點設定初始點。如果將「使用正面連接」設為「是」，則會建置正面連接。接著會建置岩壁。

如果將「使用固定高度」設為「是」，則會使用輸入參數建置岩壁。如果設定「牆底部」縱斷面，則會依「牆底部」縱斷面高程外加固定高度，來確定牆頂部的高度。不使用牆頂部目標。

挖方情況：

如果將「使用固定高度」設為「否」，則會使用輸入參數建置岩壁。「牆頂部目標」會控制牆頂部高程。如果未設定「牆頂部目標」，則「牆頂部」高程為牆內側邊緣的現有地形高程。

填方情況：

如果將「使用固定高度」設為「否」，則會使用輸入參數建置岩壁。「牆頂部目標」會控制牆頂部高程。如果未設定「牆頂部目標」，則「牆頂部」高程為貼附點與「填方岩壁頂部延伸」輸入參數之間的距離。

在所有情況下，系統都會計算牆高，並與「擋土牆最大高度」進行比較。如果超過此值，則會傳送錯誤訊息至「事件檢視器」。

在配置模式中，此次組合會使用輸入參數來繪製擋土牆。

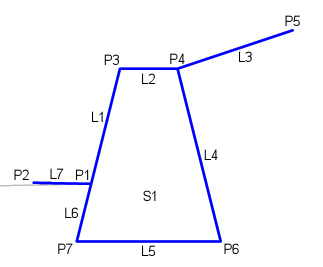

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
