BasicBench

此 BasicBench 次組合可插入連接，以建立具有重複台階 (依需要) 的挖方或填方集水坡度。您可以在台階定義窪地寬度和深度。最後一個邊坡坡度至目標地形可能不同於台階坡度。

貼附

貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

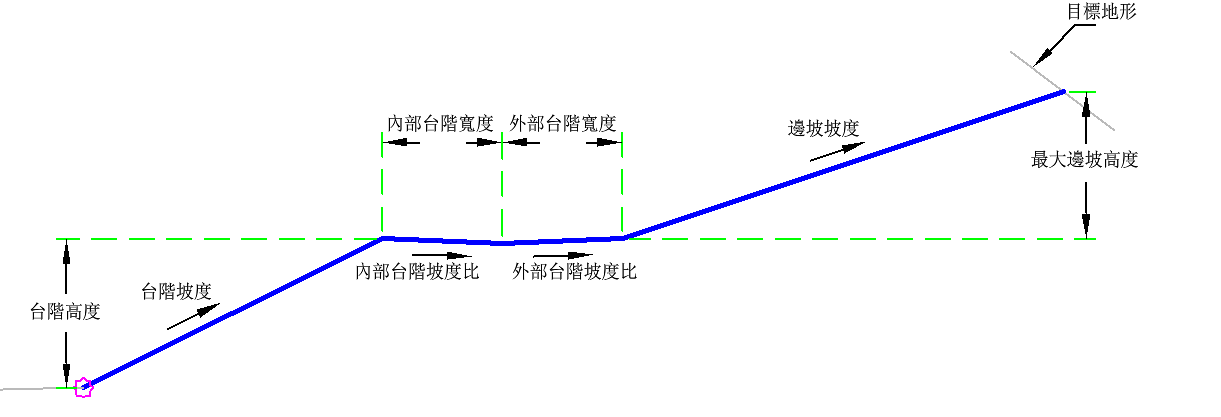

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
最大邊坡高度	在無台階式的情況下允許的挖方和填方邊坡連接的最大高度。	數字	15.0 ft 4.5 m
台階高度	新台階前台階允許的最大高度。	數字	10.0 ft 3.0 m
台階坡度	台階之間的坡度。	正數	1 (: 1)
內部台階坡度	台階的正/負百分比坡度。正坡度在遞增偏移方向上向上。	數字	4 (%)
內部台階寬度	台階到台階流線的寬度。	正數	4 ft 1.2 m
外部台階坡度	台階的正/負百分比坡度。正坡度在遞增偏移方向上向上。	數字	4 (%)
外部台階寬度	自台階流線的台階寬度。	數字	4 ft 1.2 m
邊坡坡度	邊坡坡度。	正數	2 (: 1)

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

執行時間邏輯指定

無。

輸出參數

無。

行為

在貼附點設定初始鉸接點。根據目標地形檢查鉸接點高程，以確定橫斷面是位於挖方情況還是填方條件中。使用指定的「邊坡坡度」計算目標地形的截斷點。如果截斷點的高度超過最大邊坡高度，將插入具有台階高度的連接並加入台階。將鉸接點重置為台階的外側邊緣並重複此過程，直到邊坡連接不再超過最大邊坡高度。

該次組合包含由 L2、L3、L4 組成的迴路定義，將重複直到其達到地形目標，或直到它重複最多 10 次。

配置模式作業

在配置模式中，此次組合將初始填方坡度繪製為 5 個單位。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。

點、連接或造型	代碼	描述
P1 - P5	Top
P5	Daylight	邊坡點和用於挖方或填方條件的邊坡點。此僅適用於實際的邊坡點。
L1 - L4	Top

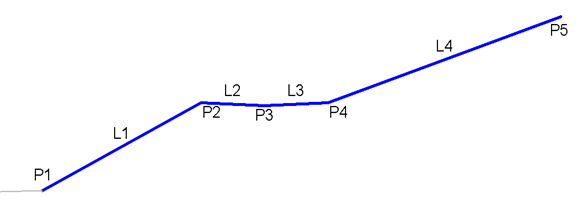

編碼圖
