MultipleBenchWithPipes

貼附

貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

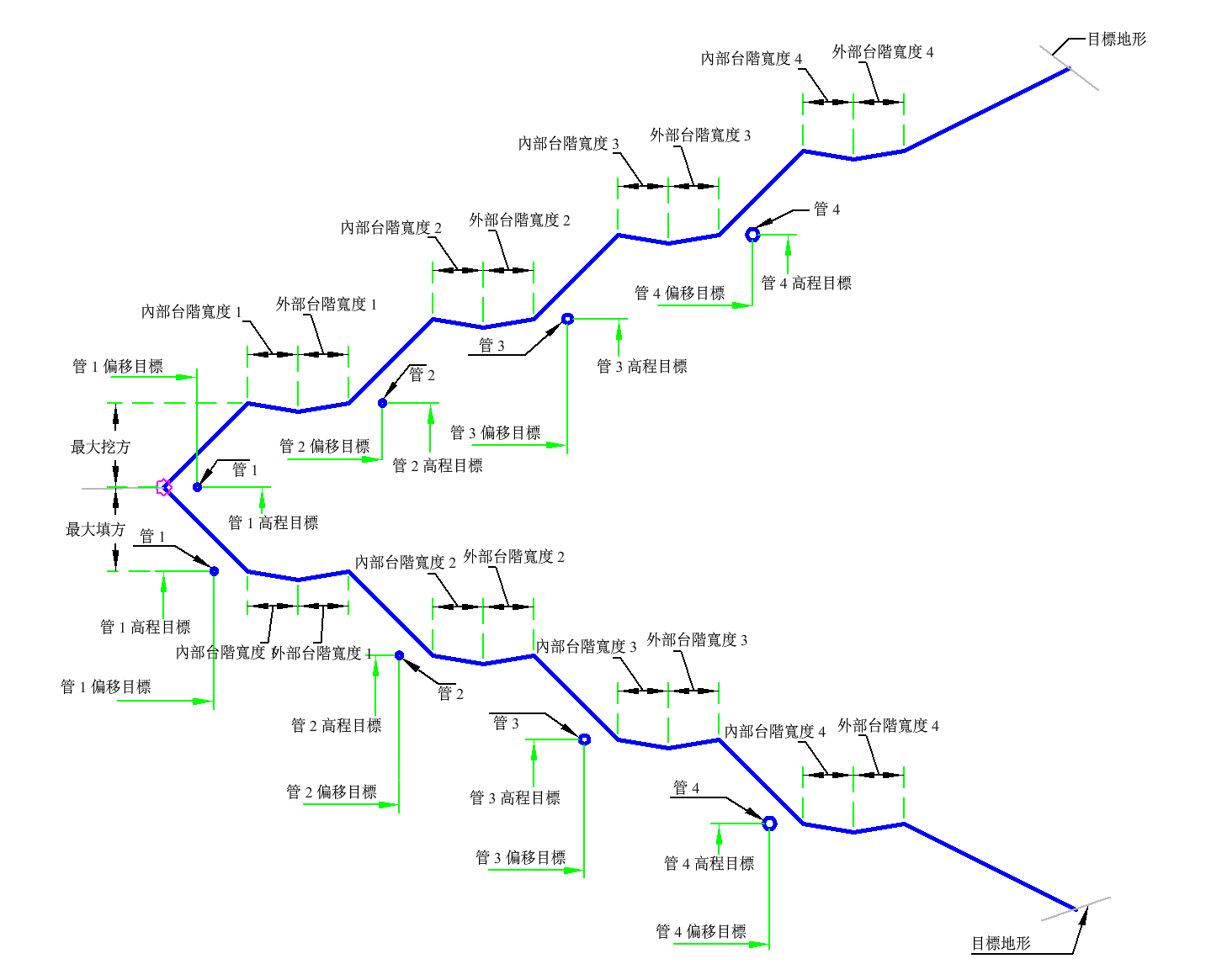

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
最大挖方深度	在無台階式的情況下挖方邊坡連接允許的最大高度	正數	15 ft 4.5 m
最大填方深度	在無台階式的情況下允許的填方邊坡連接的最大高度。	正數	10 ft 3.0 m
邊坡坡度挖方	挖方邊坡坡度的坡度	正數	2 (: 1)
邊坡坡度填方	填方邊坡坡度的坡度	正數	2 (: 1)
台階坡度 1	台階 1 的坡度。	正數	1 (: 1)
窪地深度 1	台階 1 頂部的窪地深度。	正數	0.5 ft 0.15 m
窪地內部寬度 1	台階 1 頂部的窪地前邊緣與流線之間的寬度。	正數	5 ft 1.5 m
窪地外部寬度 1	窪地流線至台階 2 底部的寬度。	正數	5 ft 1.5 m
台階坡度 2	台階 2 的坡度。	正數	1 (: 1)
窪地深度 2	台階 2 頂部的窪地深度。	正數	0.5 ft 0.15 m
窪地內部寬度 2	台階 2 頂部的窪地前邊緣與流線之間的寬度。	正數	6 ft 2 m
窪地外部寬度 2	從窪地流線至台階 3 底部的寬度。	正數	3 ft 1 m
台階坡度 3	台階 3 的坡度。	正數	1 (: 1)
窪地深度 3	台階 3 頂部的窪地深度。	正數	0.5 ft 0.15 m
窪地內部寬度 3	台階 3 頂部的窪地前邊緣與流線之間的寬度。	正數	6 ft 2 m
窪地外部寬度 3	從窪地流線至台階 4 底部的寬度。	正數	3 ft 1 m
台階坡度 4	台階 4 的坡度。	正數	1 (: 1)
窪地深度 4	台階 4 頂部的窪地深度。	正數	0.5 ft 0.15 m
窪地內部寬度 4	台階 4 頂部的窪地前邊緣與流線之間的寬度。	正數	3 ft 1 m
窪地外部寬度 4	窪地流線至底部最後邊坡坡度連接的寬度。	正數	3 ft 1 m
管 1 大小	管 1 的直徑。	正數	4 英吋 0.1 m
管 1 偏移	管 1 與台階 1 邊緣之間的偏移。	正數	5 ft 1.5 m
管 2 大小	管 2 的直徑。	正數	4 英吋 0.1 m
管 2 偏移	管 2 與台階 2 邊緣之間的偏移。	正數	5 ft 1.5 m
管 3 大小	管 3 的直徑。	正數	6 英吋 0.15 m
管 3 偏移	管 3 與台階 3 邊緣之間的偏移。	正數	5 ft 1.5 m
管 4 大小	管 4 的直徑。	正數	8 英吋 0.2 m
管 4 偏移	管 4 與台階 4 邊緣之間的偏移。	正數	5 ft 1.5 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需
管 1 偏移	可以用於取代管 1 偏移，並將管 1 與偏移定線關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
管 1 高程	可以用於取代管 1 高程。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
管 2 偏移	可以用於取代管 2 偏移，並將管 2 與偏移定線關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
管 2 高程	可以用於取代管 2 高程。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
管 3 偏移	可以用於取代管 3 偏移，並將管 3 與偏移定線關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
管 3 高程	可以用於取代管 3 高程。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
管 4 偏移	可以用於取代管 4 偏移，並將管 4 與偏移定線關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
管 4 高程	可以用於取代管 4 高程。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

在貼附點設定初始鉸接點。根據目標地形檢查鉸接點高程，以確定橫斷面是位於挖方情況還是填方條件中。使用指定的「邊坡坡度」計算目標地形的截斷點。如果截斷點的高度超過最大邊坡高度，將插入具有台階高度的連接並加入台階。將鉸接點重置為台階的外側邊緣並重複此過程，直到邊坡連接不再超過最大邊坡高度。每個台階 (最多四個) 為每個台階深度和寬度使用輸入參數。

在每個台階，以輸入參數中指定的距離插入管，或者使用偏移和高程的目標來取代。管大小為 0 會忽略管。

配置模式作業

在配置模式中，此次組合將初始填方坡度繪製為 5 個單位。

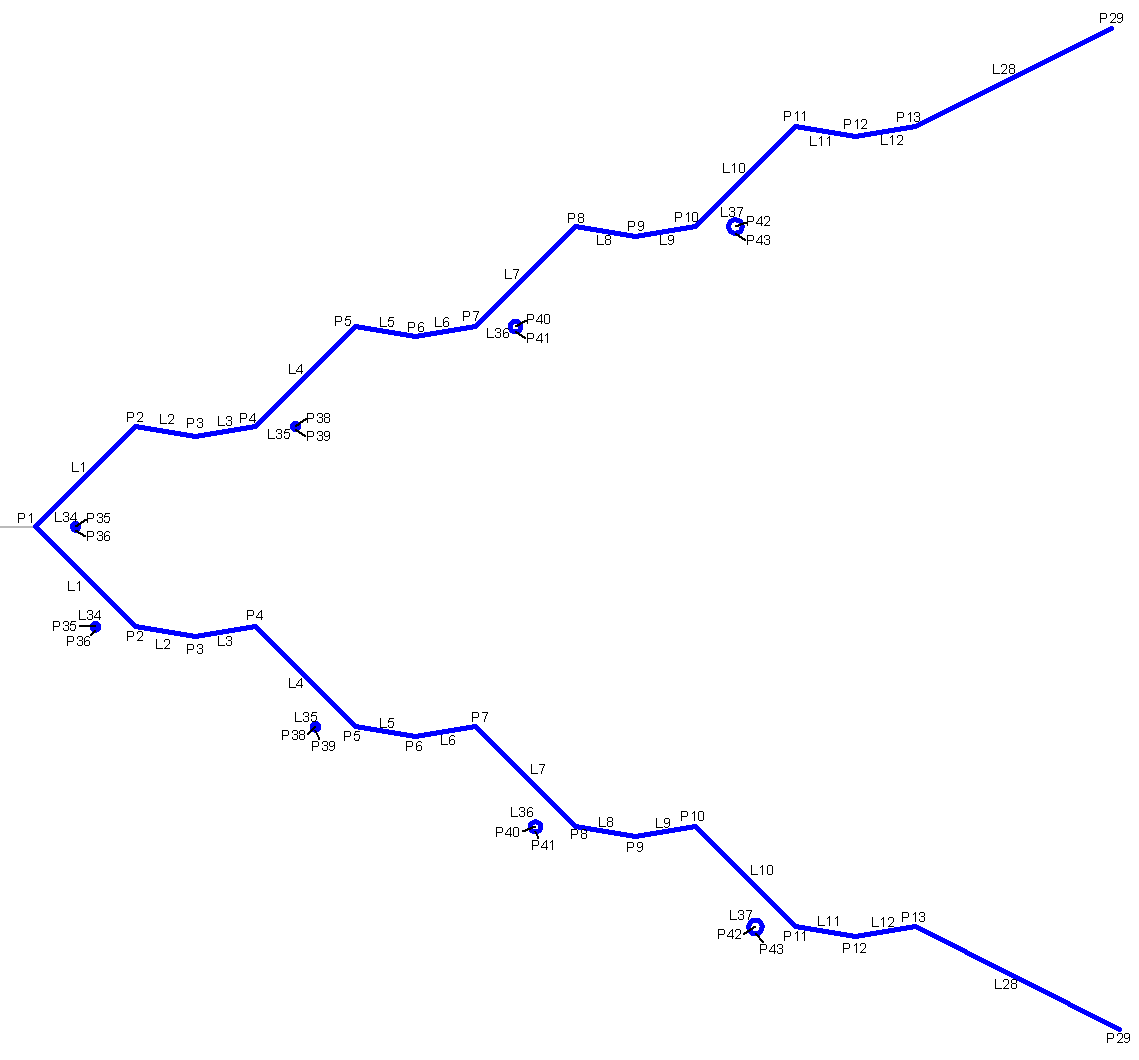

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	Hinge
P2、P5、P8、P11	Bench_In
P3、P6、P9、P12	Ditch
P4、P7、P10、P13	Bench_Out
P25 - P29	Daylight
P35、P38、P40、P42	PipeCenter
P36、P39、P41、P43	Pipe_Invert
L1、L4、L7、L10	頂部、基準面、台階
L2、L3、L5、L6、L8、L9、L11、L12	頂部、基準面、窪地
L24、L26、L27、L28	頂部、基準面、邊坡
L34、L35、L36、L37	管
