SimpleTunnelOpenBottom 次組合適用於帶開啟底部的簡單通道。它使用您輸入的高度、寬度和材料厚度。
貼附
貼附點位於通道的底部中心。

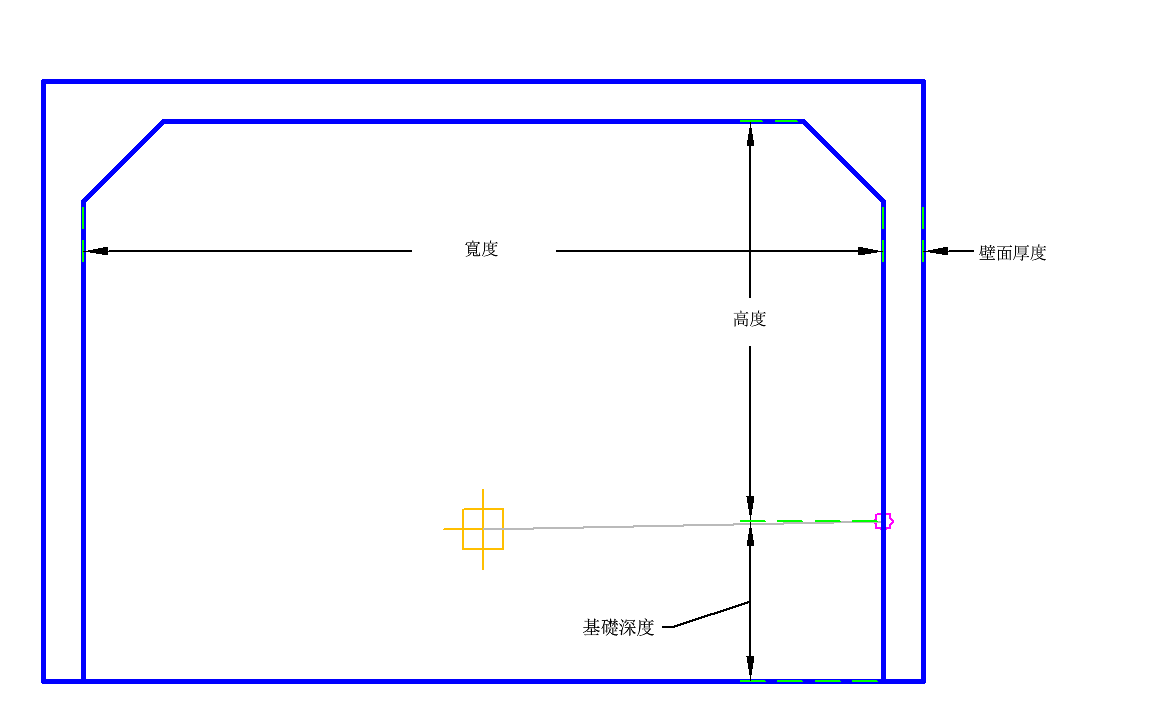

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 寬度雙輸入 | 通道的內側寬度 | 正數 |
10 ft 3 m |
| 通道高度 | 通道的內側高度 | 正數 |
5 ft 1.5 m |
| 壁面厚度 | 牆的寬度和通道頂部 | 正數 |
0.5 ft 0.15 m |
| 造型名稱 | 要指定給通道造型的一系列代碼 | 以逗號分隔的字串 | 通道 |
| 通道天花板連接 | 要指定給天花板連接的一系列代碼 | 以逗號分隔的字串 | TunnelCeiling |
| 通道內牆連接 | 要指定給內牆連接的一系列代碼 | 以逗號分隔的字串 | TunnelInsideWall |
| 通道頂部連接 | 要指定給頂部連接的一系列代碼 | 以逗號分隔的字串 | TunnelTop |
| 通道外牆連接 | 要指定給外牆連接的一系列代碼 | 以逗號分隔的字串 | TunnelOutsideWall |
| 基礎深度 | 通道底板下方通道壁的深度 | 正數 |
5 ft 1.5 m |
| 通道右上代碼 | 要指定給右上點的一系列代碼 | 以逗號分隔的字串 | TunnelTopRight |
| 通道左上代碼 | 要指定給左上點的一系列代碼 | 以逗號分隔的字串 | TunnelTopLeft |
目標參數
無。
執行時間邏輯指定
無。
輸出參數
無。
行為
使用輸入參數建立點、連接和造型。
配置模式作業
在配置模式中，此次組合將顯示組成通道的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | InnerWallMidHeightRight | |
| P2 | TunnelInsideWall_Right_Hinge2 | |
| P3 | TunnelInsideWall_Top_Left | |
| P4 | InnerWallMidHeightLeft | |
| P5 | Datum, BottomWallOutside | |
| P6 | TunnelTopLeft，頂部 | |
| P7 | TunnelTopRight，頂部 | |
| P9 | Datum | |
| P12 | TunnelInsideWall_Top_Right | |
| P13 | TunnelInsideWall_Left_Hinge1 | |
| L1 | TunnelInsideWall | |
| L2、L13、L14 | TunnelCeiling | |
| L3、L9、L12 | TunnelInsideWall | |
| L4、L11、L15 | Datum | |
| L5、L10 | TunnelOutsideWall | |
| L6 | TunnelTop | |
| L12 | TunnelInsideWall | |
| S1 | 通道 | |
| S2 | 移除 |

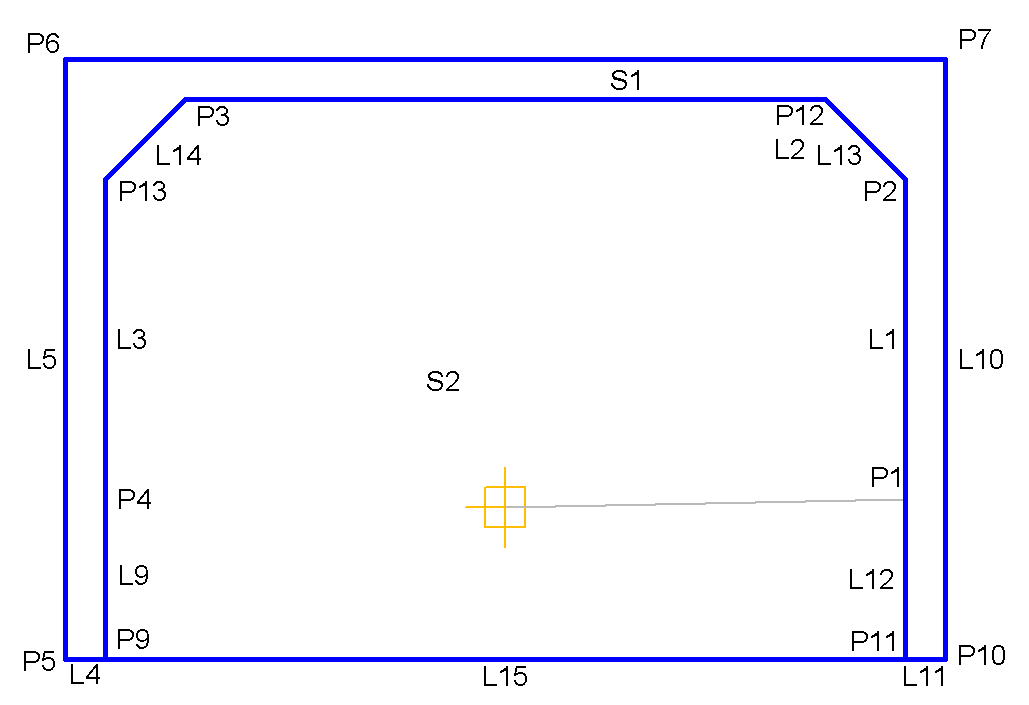

編碼圖
