DitchWithBermInFill 次組合放置一個使用預先定義的幾何圖形的溝渠，並在填方和挖方條件下建立護道。
護道坡度也是預先定義的，建立的連接會延伸直到它找到地形目標。
貼附
貼附點位於第一個連接的內側邊緣上。

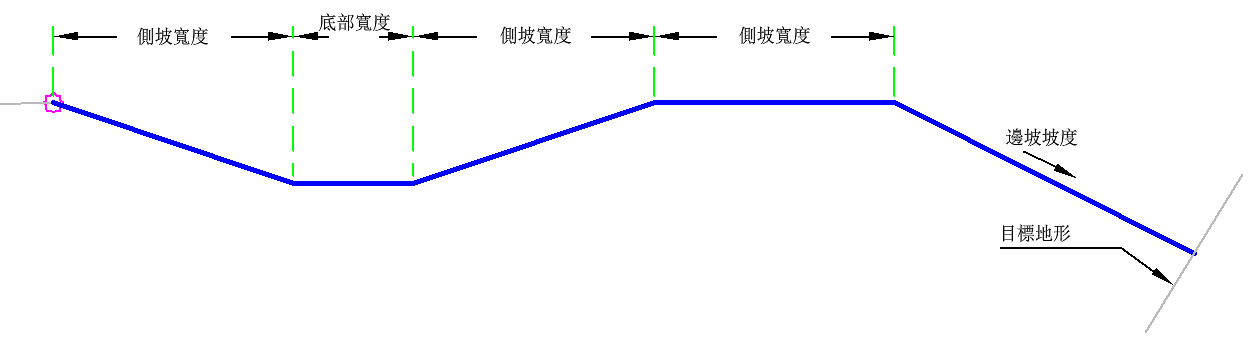

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定要將次組合放置在哪一側。 |
左/右 |
右 |
|
側坡 |
溝渠側坡。 |
正數 |
3 (: 1) |
|
邊坡坡度 |
邊坡連接的坡度。 |
正數 |
2 (: 1) |
|
底部寬度 |
溝渠底部的寬度。 |
正數 |
2 ft 0.60 m |
|
側坡寬度 |
側坡的寬度。 |
正數 |
4 ft 1.20 m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
邊坡地形 |
邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 |
必需 |
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合可使用輸入參數建置溝渠的造型。在建置溝渠的造型後，將確定溝渠位於挖方或填方中。如果在挖方中，則使用邊坡坡度加入邊坡連接。如果在填方中，則使用側坡寬度建立護道。
配置模式作業
在配置模式中，此次組合將顯示填方條件下組成溝渠的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 鉸接，頂部 | 貼附點，溝渠起點 |
| P2 | 頂部，Ditch_In | 最接近貼附點的溝渠底部 |
| P3 | 頂部，Ditch_Out | 距貼附點最遠的溝渠底部 |
| P4 - P5 | Top | |
| P6 | Daylight | 邊坡點 |
| L1 | 頂部，Ditch_In | |
| L2 | 頂部，Ditch_Bottom | |
| L3 | 頂部，Ditch_Out | |
| L4 - L5 | Top |

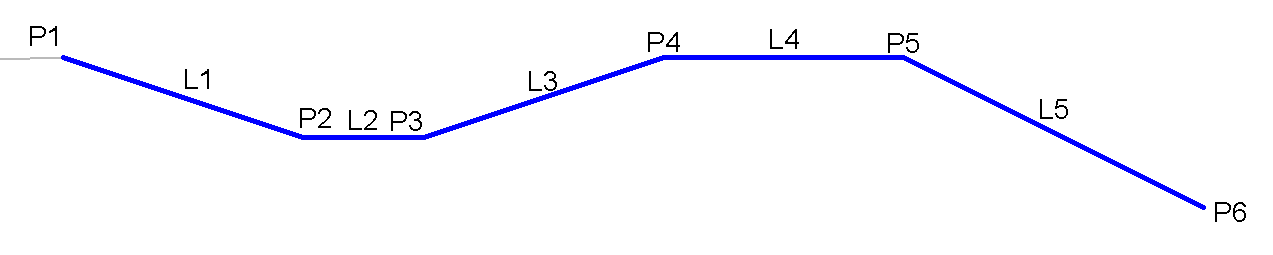

編碼圖
