VegetatedFilterStrip 次組合會插入連接，以建立植生過濾帶來處理雨水。
貼附
貼附點位於植生過濾帶的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

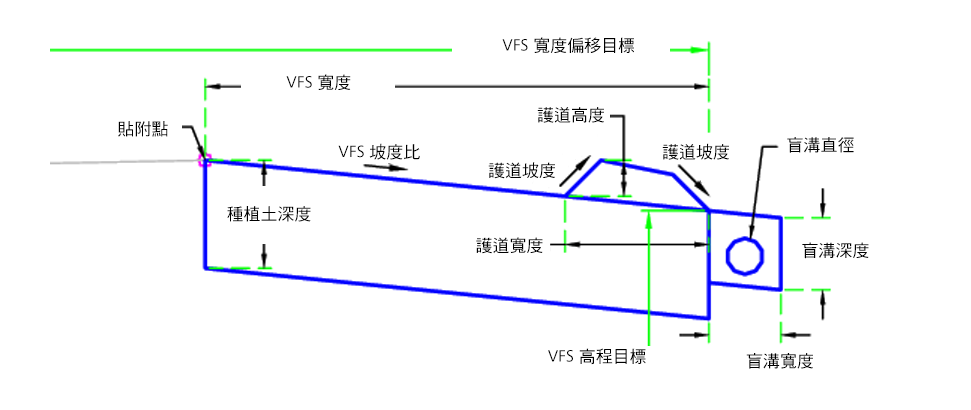

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 包含盲溝出口 | 包含過濾帶末端的盲溝出口 | 是/否 | 是 |
| 護道坡度 | 護道的坡度 | 正數 | 1 ( : 1) |
| 護道寬度 | 護道的寬度 | 正數 |
2 ft 0.60 m |
| 護道高度 | 護道的高度 | 正數 |
0.5 ft 0.15 m |
| 包含坡腳處的護道 | 包含坡腳處蓄水用的護道 | 是/否 | 是 |
| 種植土深度 | 種植土深度 | 正數 |
1.5 ft 0.45 m |
| 包含種植土 | 包含種植土 | 是/否 | 是 |
| VFS 坡度比 | 植生過濾帶坡度比 | 數字 | -10% |
| VFS 寬度 | 植生過濾帶寬度 | 正數 |
15 ft 4.5 m |
| 盲溝排水管直徑 | 盲溝直徑 | 正數 |
0.5 ft 0.15 m |
| 盲溝深度 | 盲溝深度 | 正數 |
1 ft 0.3 m |
| 盲溝寬度 | 盲溝寬度 | 正數 |
1 ft 0.3 m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| VFS 寬度 | 可以用於取代植生過濾帶偏移值，並將邊緣連接至偏移定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| VFS 高程 | 可以用於取代植生過濾帶，並將高程連接至縱斷面高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
從貼附點處開始，使用指定的寬度和深度，插入完工整地地形地面和平行路基。使用垂直連接在植生過濾帶任一端封閉造型。會在植生過濾帶的遠端建置可選護道。會在植生過濾帶的一端建構可選盲溝。
配置模式作業
在配置模式中，此次組合會顯示使用輸入參數的所有連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P2 | Filter_Outside | 植生過濾帶的外側邊緣 |
| P5-P7 | 護道 | |
| P11 | Pipe_Invert | 盲溝排水管的仰拱 |
| L1 | Filter、Top | 植生過濾帶的頂部 |
| L2、L7 | Datum | |
| L5 | Top、FrenchDrain | 盲溝頂部 |
| L9 | 管道 | |
| L10-12 | 護道 | |
| S1 | VFS | 植生過濾帶 |
| S2 | 護道 | |
| S3 | FrenchDrain | 盲溝 |

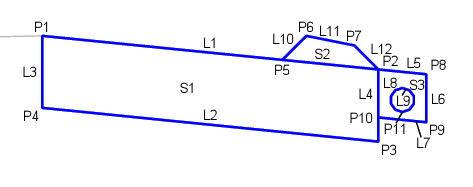

編碼圖
