CurbOffsetPipe 次組合用於放置路緣和邊溝，路緣和邊溝後有一根管。在路緣後也會放置一個平台。
貼附
貼附點位於邊溝的凸緣點處。

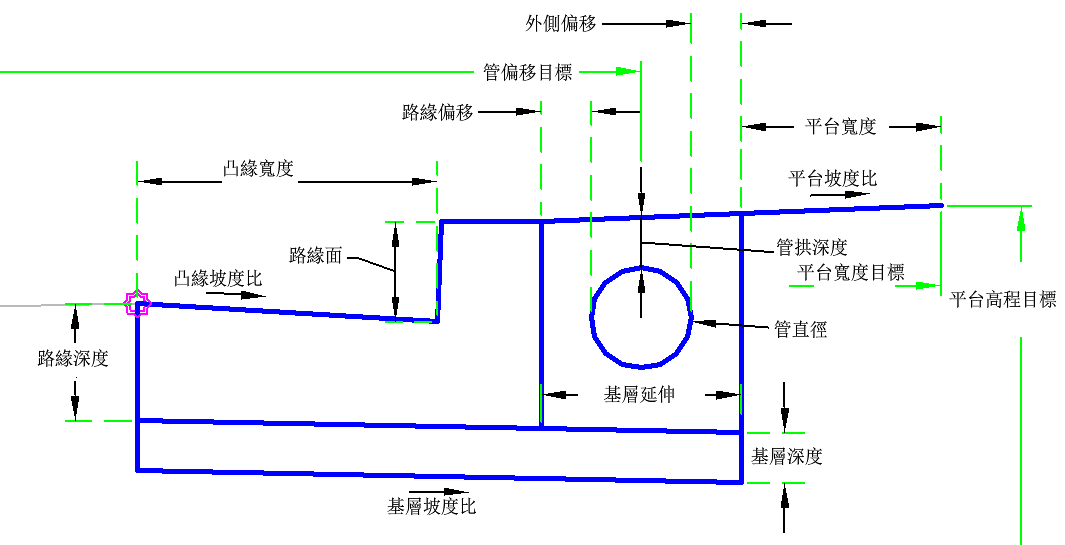

輸入參數
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定要將次組合放置在哪一側。 | 左/右 |
右 |
|
凸緣寬度 |
從邊溝凸緣到流線的寬度。 | 數字 |
1.5 ft 0.45 m |
|
凸緣坡度比 |
邊溝的百分比坡度。 | 數字 |
6 (%) |
|
路緣面 |
從流線到路緣頂部的高度。 | 數字 |
0.5 ft 0.15 m |
|
路緣深度 |
凸緣點處的路緣深度。 | 正數 |
0.583 ft 0.18 m |
|
基層深度 |
貼附點處的基層圖層深度 (零表示忽略)。 | 正數 |
0.25 ft 0.08m |
|
基層延伸 |
基層圖層超出路緣的寬度。 | 數字 |
1 ft 0.3 m |
|
平台寬度 |
平台的寬度。 | 正數 |
1 ft 0.3 m |
|
平台坡度比 |
平台的百分比坡度。 | 數字 |
4 (%) |
|
管直徑 |
排水管直徑。 | 正數 |
0.5 ft 0.15 m |
|
路緣偏移 |
從路緣背面到排水管的距離。 | 數字 |
0.25 ft 0.08m |
|
外側偏移 |
從排乾管到管基礎邊緣的距離。 | 正數 |
0.25 ft 0.08m |
|
基層坡度 |
基層的百分比坡度。 | 數字 |
2 (%) |
|
管拱深度 |
從排乾管反轉管基礎底部的距離。 | 正數 |
0.25 ft 0.08m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
平台寬度 |
可以用於取代平台寬度值，並將平台寬度與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
|
平台高程 |
可以用於取代平台坡度，並將平台的高程與縱斷面的高程關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
|
管偏移 |
可以用於取代管偏移，並將管與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合可為簡單路緣和邊溝建置造型，貼附點位於邊溝的凸緣處。然後將管與基礎材料一起放置在路緣後。然後將平台放置管基礎材料後。
配置模式作業
在配置模式中，此次組合將根據指定的輸入參數來顯示路緣和邊溝、管及平台元件。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 凸緣，頂部 | 邊溝的凸緣點 |
| P2 | Flowline_Gutter | 邊溝流線點 |
| P3 | TopCurb | 路緣頂部 |
| P4 | BackCurb | 路緣背面 |
| P5 - P6 | Curb_Base | 路緣下基準頂部 |
| P7 | SubBase, Datum | 路緣下基準底部 |
| P8 | SubBaseExtension | 管下基準頂部 |
| P9 | SubBase, Datum | 管下基準底部 |
| P10 | Top | |
| P11 | TopPipe | 管的頂部 |
| P12 | CenterPipe | 管的中心 |
| P13 | BottomPipe | 管的反轉 |
| P14 | 頂部，TerraceWidth | 平台終點 |
| P15 | SubbaseExtension | 基層背面 |
| L1 | 頂部，路緣，凸緣 | 路緣凸緣 |
| L2 | 頂部，路緣，CurbFace | 路緣面 |
| L3 | 頂部，路緣，CurbTop | 路緣頂部 |
| L4 - L5 | Curb_Base | 路緣邊 |
| L6 | Curb_Back | 路緣背面 |
| L7 | SubBaseDepth，基準面 | 路緣下基層頂部 |
| L8 | SubBaseExtension | 路緣後基層頂部 |
| L9 | SubBase, Datum | 管後的基層連接 |
| L10 | Datum, Subbase | 基層底部 |
| L11 | 頂部，平台 | 平台 |
| L12 | 管 | |
| L13 | 頂部，TerraceWidth | 平台 |
| L14 | SubbaseExtension | |
| L15 | Datum | |
| S1 | Curb | |
| S2 | 基層 | |
| S3 | Backfill | 管周圍的材料 |

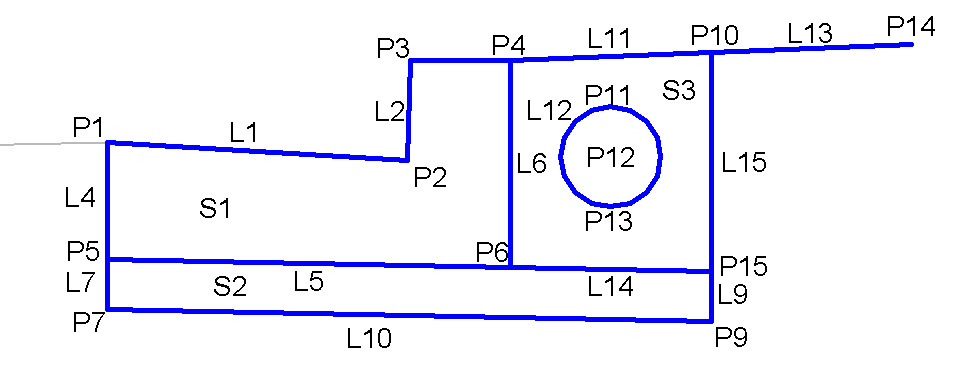

編碼圖
