SimpleCutWithLanding 次組合提供帶挖方選項的簡單平台/路肩。次組合僅在挖方情況下建立邊坡。
貼附
貼附點位於平台前的整地連接上最內側的點上。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側。 | 左/右 | 右 |
| 平台寬度 | 平台寬度。 | 正數 |
5 ft 1.5 m |
| 平台坡度 | 平台的百分比坡度。 | 數字 | -6 ( % ) |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 邊坡地形 | 邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為

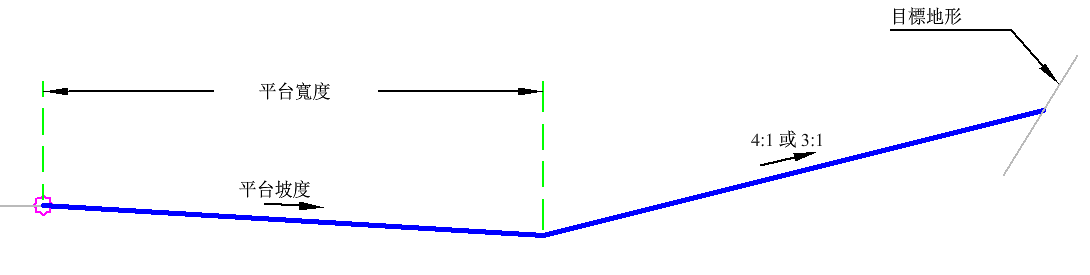

使用輸入參數繪製平台。然後計算建立邊坡的高度。如果距離小於 25 ft (7.5 m)，則使用邊坡坡度 4:1。如果高度小於 35 ft (10.5 m)，則使用邊坡坡度 3:1。否則，使用邊坡坡度 2:1。
如果在填方中，不會建立邊坡坡度。
配置模式作業
在配置模式中，此次組合將顯示組成平台的連接和挖方中邊坡的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 頂部，鉸接 | |
| P2 | 頂部，LandingOuter | 外側平台點 |
| P3 | Daylight_point | 邊坡點 |
| L1、L2 | Top |

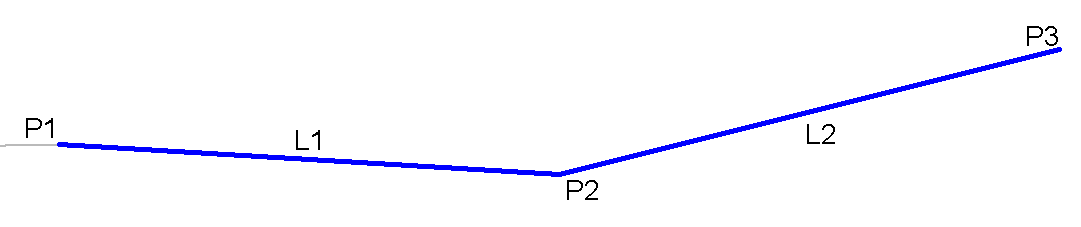

編碼圖
