PermeablePavement 次組合會插入連結和造型，以使用可選的暗渠來建立可滲透鋪面的鋪路機。
貼附
貼附點位於可滲透鋪面的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

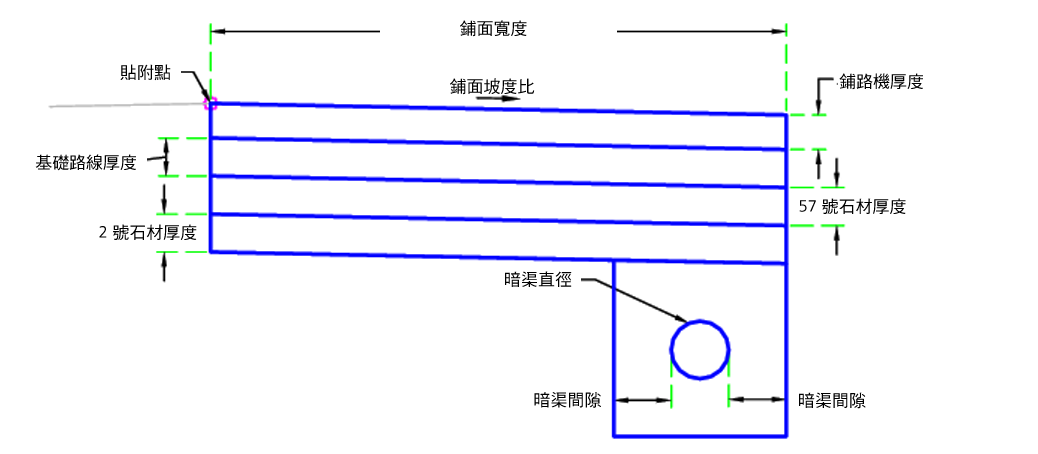

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 鋪路機厚度 | 鋪路機厚度 | 正數 |
0.26 ft 0.08 m |
| 基礎路線厚度 | 基礎路線厚度 | 正數 |
0.17 ft 0.05 m |
| 石材編號57 厚度 | 石材編號 57 | 正數 |
0.33 ft 0.10 m |
| 石材編號2 厚度 | 石材編號 2 | 正數 |
0.5 ft 0.15 m |
| 包含暗渠 | 應包含暗渠 | 是/否 | 是 |
| 暗渠直徑 | 直徑 | 正數 |
0.5 ft 0.15 m |
| 暗渠間隙 | 暗渠周圍岩石的距離 | 正數 |
0.5 ft 0.15 m |
| 鋪面寬度 | 鋪面的寬度 | 正數 |
24 ft 7.3 m |
| 包含防滲墊片 | 包含鋪面橫斷面下方的防滲墊片 | 是/否 | 否 |
| 鋪面坡度比 | 鋪面坡度比 | 數字 | -2% |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 暗渠仰拱 | 可以用於取代仰拱暗渠高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 鋪面高程 | 可以用於取代鋪面坡度。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 可滲透鋪面寬度 | 可以用於取代鋪面寬度。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 暗渠目標 | 可以用於取代管偏移，並將管與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
可滲透鋪面的坡度是由輸入參數或偏移目標 (若有設定) 來決定。系統會根據輸入參數來建置可滲透鋪面的坡度。如果設定為使用暗渠，則會建構暗渠管與周圍材料。除非目標的位置與高程有所變更，否則暗渠位置會處於鋪面的邊緣。如果設定為防滲墊片，則會將連接代碼指定至已建構連接的底部和外部邊緣。
配置模式作業
在配置模式中，此次組合會根據輸入參數繪製可滲透舖面。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1、P2、P3、P4 | Paver | 鋪路機的邊緣 |
| P5、P6 | Bedding | 基礎的邊緣 |
| P7、P8 | Stone57 | 石材 57 號基礎的邊緣 |
| P8、P9 | Stone2 | 石材 2 號基礎的邊緣 |
| P12、P13 | UnderdrainBedding | 暗渠基礎的邊緣 |
| P14 | Pipe、Invert | 管仰拱 |
| L1 | Top、Paver | 鋪路機頂部 |
| L2 | Paver | 鋪路機底部 |
| L3 | Bedding | 基礎的底部 |
| L4 | Stone57 | 石材 57 號底部 |
| L5 | Stone2、Datum | 石材 2 號底部 |
| L6 | UnderdrainBedding、Datum | 暗渠基礎 |
| L6-14、L16-17 | Impermeable_Liner | (可選) 防滲墊片連接代碼 |
| S1 | Paver | |
| S2 | Bedding | |
| S3 | Stone57 | |
| S4 | Stone2 | |
| S5 | UnderdrainBedding | 暗渠基礎 |

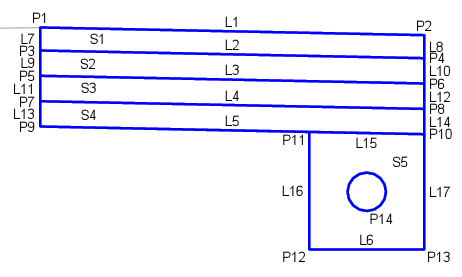

編碼圖
