ClarkCountyCurbE1 次組合會插入連接，以在指定的插入點建立路緣。造型代表的是「克拉克郡路緣，類型 E1」。
請確認使用的標註符合您對標準平面圖的解譯。
貼附
貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 路緣底部寬度 | 路緣底部寬度 | 正數 |
8.25 in 0.21 m |
| 路緣頂部寬度 | 路緣頂部寬度 | 正數 |
5.5 in 0.14 m |
| 邊溝路緣半徑 | 邊溝路緣半徑 | 正數 |
1 in 0.025 m |
| 路緣總高度 | 路緣總高度 | 正數 |
16 in 0.40m |
| 路緣外顯高度 | 路緣外顯高度 | 正數 |
6 in 0.15 m |
| 路緣頂部坡度 | 路緣頂部坡度 | 正數 | 50 ( : 1) |
| 貼附點 | 路緣貼附點 | 流線/背面 | 流線 |
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合可建置「克拉克郡路緣，類型 E1」此種路緣造型，貼附點位於流線或路緣背面處。
配置模式作業
在配置模式中，此次組合可依輸入參數指定的那樣繪製路緣造型。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | Flowline_Gutter | 路緣的流線 |
| P3 | Top_Curb | 路緣頂部 |
| P4 | Back_Curb | 路緣背面 |
| L1-L3 | Top、Curb | 路緣頂部 |
| L4 - L6 | Datum、Curb | 路緣基準面 |
| S1 | Curb | 路緣的混凝土造型 |

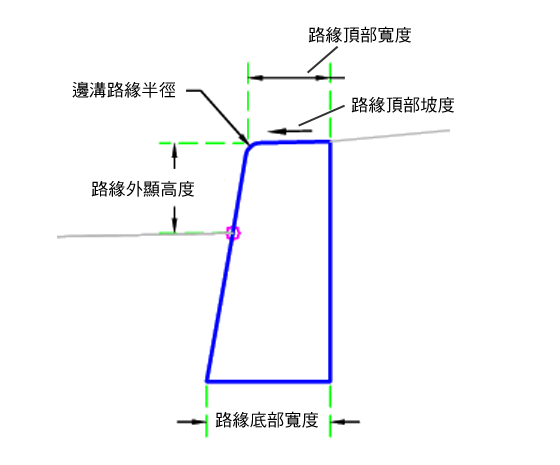

編碼圖
