此次組合可插入連接，以在挖方情況下建立流域和挖方邊坡坡度，或在填方條件下建立流域、護道和填方坡度。
如果需要將廊道模型保留未完成狀態，則可以省略最終邊坡連接。例如，為了使毗鄰地產上的整地地形可以關聯到未完成道路上的鉸接點，可能要這樣做。
您還可以為邊坡和其他連接 (「所有連接」、「邊坡連接」、「僅填方連接」和「無」) 指定可選有襯套的材料。
貼附
貼附點位於流域前坡的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

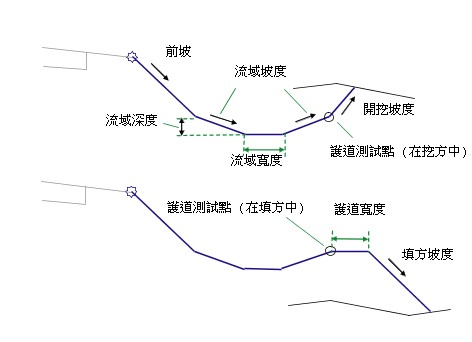

輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定要將次組合放置在哪一側 |
左/右 |
右 |
|
邊坡連接 |
包含或省略邊坡連接。 |
包含/省略 |
包含 |
|
前坡坡度 |
流域前坡連接的坡度 |
正數 |
3 ( : 1) |
|
前坡寬度 |
前坡的寬度 |
正數 |
1.2 m 4.0 ft |
|
流域深度 |
從前坡連接底部開始計算的流域底部的深度 |
正數 |
0.0 |
|
流域坡度 |
流域兩側的坡度 |
正數 |
4 ( : 1) |
|
流域寬度 |
流域的寬度 |
正數 |
1.8 m 6.0 ft |
|
護道寬度 |
在填方條件下使用的護道的寬度 |
正數 |
1.8 m 6.0 ft |
|
開挖坡度 |
挖方情況中邊坡連接的坡度 |
正數 |
3 ( : 1) |
|
填方坡度 |
填方條件中邊坡連接的坡度 |
正數 |
3 ( : 1) |
|
捨入選項 |
指定在集水點處捨入邊坡連接 |
字串 |
無 |
|
捨入方式 |
指定捨入所使用的參數 |
字串 |
長度 |
|
捨入參數 |
指定長度或半徑的值 |
正數 |
1.500 ft |
|
捨入嵌合 |
指定捨入連接 (最多 10 個連接) 上間斷點的數目 |
正數 |
6 |
|
放置有襯套的材料 |
指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。 |
字串 |
無 |
|
坡度限制 1 |
指定放置關聯材料襯套的坡度限制 |
坡度 |
1 : 1 |
|
材料 1 厚度 |
指定有襯套材料的厚度。將互垂於連接測量此厚度。 |
正數 |
12 英吋 |
|
材料 1 名稱 |
指定適用於沿整地連接放置的襯套材料名稱 |
字串 |
拋石 |
|
坡度限制 2 |
指定放置關聯材料襯套的坡度限制 |
坡度 |
2 : 1 |
|
材料 2 厚度 |
指定有襯套材料的厚度。將互垂於連接測量此厚度。 |
正數 |
6 英吋 |
|
材料 2 名稱 |
指定適用於沿整地連接放置的襯套材料名稱 |
字串 |
拋石 |
|
坡度限制 3 |
指定放置關聯材料襯套的坡度限制 |
坡度 |
4 : 1 |
|
材料 3 厚度 |
指定有襯套材料的厚度。將互垂於連接測量此厚度。 |
正數 |
4 英吋 |
|
材料 3 名稱 |
指定適用於沿整地連接放置的襯套材料名稱 |
字串 |
播草 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
流域高程 |
可以用於取代固定的「流域深度」，並將流域的高程與縱斷面 (或其他物件類型) 關聯。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 |
可選 |
|
邊坡地形 |
邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 |
必需 |
輸出參數
無。
行為
此次組合可建置流域前坡以及流域外側到流域測試點的連接。如果已指定縱斷面，則前坡寬度隨流域縱斷面的變化而變化，而流域深度保持不變。如果流域測試點位於挖方中，則以指定的「開挖坡度」計算目標地形上的邊坡截斷點。如果流域測試點位於填方中，則將加入護道頂部連接，並以指定的「填方坡度」計算目標地形的邊坡截斷點。如果將「省略邊坡連接」設定為 True，則不會插入邊坡連接。如果護道頂部連接與目標地形相交，則橫斷面終止於交點。
如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。
如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。
在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。
配置模式作業
在配置模式中，此次組合透過指定的輸入參數值繪製前坡、流域側坡和流域底部。挖方和填方條件連接均以虛線展示，邊坡連接的寬度以指定的坡度向外延伸 3 公尺或 10 英呎。邊坡連接終止於向外指向的箭頭。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
|
P3 |
Ditch_In |
流域的內側底部 |
|
P4 |
Ditch_Out |
流域的外側底部 |
|
P5 |
Hinge Hinge_Cut |
在挖方情況下使用的鉸接點 |
|
P6 |
Hinge Hinge_Fill |
在填方條件下使用的鉸接點 |
|
P7 |
Daylight Daylight_Cut 或 Daylight_Fill |
邊坡點和用於挖方或填方條件的邊坡點 |
|
所有連接 |
Top Datum |
|
|
L6 |
Top Datum Daylight Daylight_Cut |
挖方橫斷面的邊坡連接 |
|
L6 |
Top Datum Daylight Daylight_Fill |
填方橫斷面的邊坡連接 |

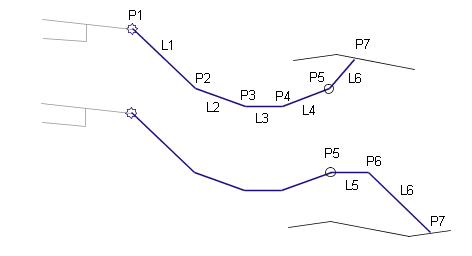

編碼圖
