護道

Berm 次組合會插入連接以建立護道。可根據坡腳內側或護道頂部內側來建立護道。然後再建立邊坡至地形。

貼附

貼附點位於坡腳內側或護道頂部內側。此元件可以貼附到左側，也可以貼附到右側。

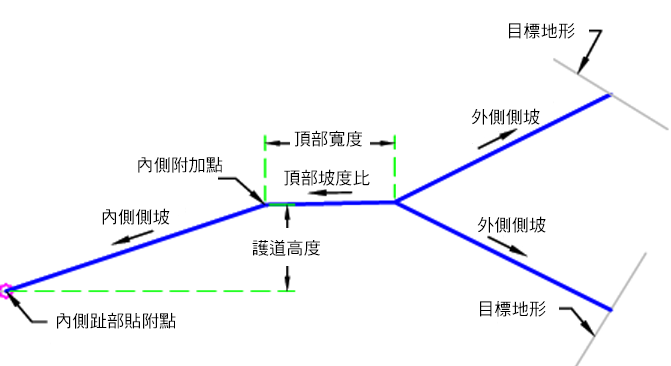

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
貼附點	建置護道的起始貼附點。	坡腳內側/頂部內側	坡腳內側
護道高度	自貼附點開始測量的護道高度。	數字	4 ft 1.2 m
外側側坡	護道外側的護道坡度。	數字	-2 ( : 1)
內側側坡	護道內側的護道坡度。	數字	3 ( : 1)
頂部坡度比	護道頂部的坡度比。	數字	2 (%)
頂部寬度	護道的頂部寬度。	正數	5 ft 1.5 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
護道地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

使用輸入的高度和內側側坡，建立護道的初始內側連接。使用輸入的「頂部寬度」與「頂部坡度比」，建立護道的頂部。使用「外側側坡」找到邊坡連接。

配置模式作業

在配置模式中，此次組合可使用 5 ft (1.5 m) 的連接，在填方中繪製護道。

點、連接和造型代碼

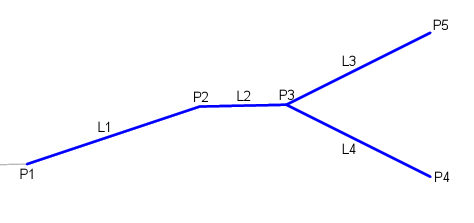

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	Berm_Bottom	護道內側坡腳底部
P2	Berm_Top_Inside,	護道內側頂部
P3	Berm_Top_Outside	護道頂部外側
P4	Daylight、Daylight_Cut	開挖坡度樁點
P5	Daylight、Daylight_Fill	填方坡度樁點
L1 - L4	Berm、Top、Datum	護道頂部和基準面
L3	Daylight_Fill、Daylight	填方橫斷面的邊坡連接
L3	Daylight_Cut、Daylight	挖方橫斷面的邊坡連接
