CurbWallRadius

CurbWallRadius 次組合用作標準 6" (0.15 m) / 12" (0.30 m) 路緣牆，具有使用者定義的多個寬度和路緣半徑。

貼附

貼附點位於路緣牆半徑點的起點。

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

無。

無。

參數	描述	狀態
使用的半徑	解析路緣的半徑。	正數

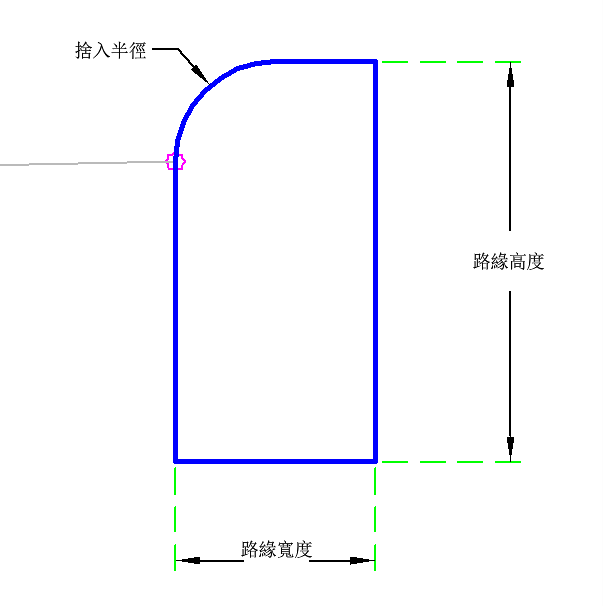

路緣連接是根據輸入參數標註插入。所有標註都必須為非零的正值，以取得最佳結果。會檢查參數以確保輸入半徑產生有效結果。

為了提供數學上可行的解決方案，此次組合會將半徑與所輸入的寬度及高度相比較。如果寬度或高度小於半徑，則使用寬度或高度中的較小值的一半。

此次組合可建置帶半徑的簡單路緣的造型，貼附點位於路緣的底部半徑處。

在配置模式中，此次組合將根據指定的輸入參數來顯示路緣元件。

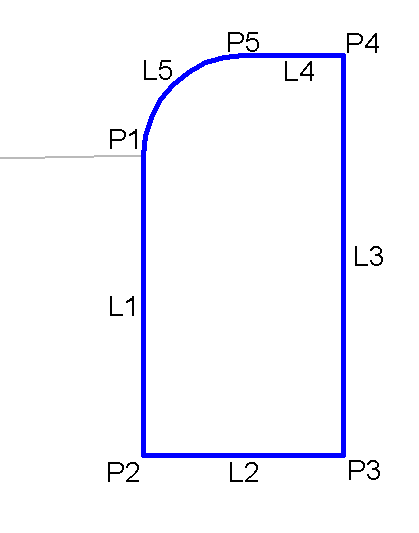

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。
