多個截斷點的邊坡

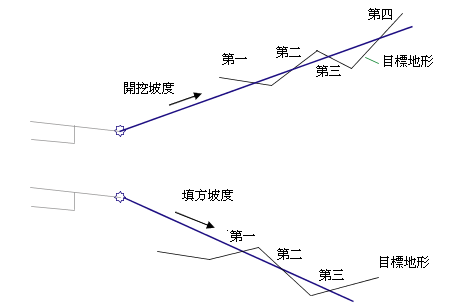

當開挖邊坡坡度或填方邊坡坡度與目標地形有不止一個交點時，將使用此次組合。

輸入參數控制使用哪個截斷點。

您還可以為邊坡和其他連接 (「所有連接」、「邊坡連接」、「僅填方連接」和「無」) 指定可選有襯砌的材料。

貼附

貼附點位於邊坡連接的鉸接點處。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
開挖坡度	挖方情況中標準邊坡的坡度	正數	4 ( : 1)
填方坡度	填方條件中標準邊坡的坡度	正數	4 ( : 1)
截斷點編號	要儲存的截斷點的編號。如果「截斷點編號」值大於實際的截斷點數目，將使用找到的最高截斷點	正整數	10
捨入選項	指定在集水點處捨入邊坡連接	字串	無
捨入方式	指定捨入所使用的參數	字串	長度
捨入參數	指定長度或半徑的值	正數	1.500 ft
捨入嵌合	指定捨入連接 (最多 10 個連接) 上間斷點的數目	正數	6
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

輸出參數

參數	描述	類型
邊坡偏移	邊坡點的偏移	數字
邊坡高程	邊坡點的高程	數字

行為

此次組合嘗試尋找用於開挖坡度條件的所有可能的邊坡點。如果找到一個或多個邊坡點，將依從鉸接點的遞增偏移對它們進行排序和編號。邊坡連接在與「截斷點編號」值相符的點處終止。如果「截斷點編號」大於找到的截斷點數目，將使用最後一個截斷點。

如果沒有為挖方情況找到邊坡點，則會為填方條件重複此過程。

如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。

如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。

註:

在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。

配置模式作業

在配置模式中，此次組合同時以虛線顯示挖方和填方解決方案，向外延伸 3 公尺或 10 英呎的距離。邊坡連接終止於向外指向的箭頭。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。

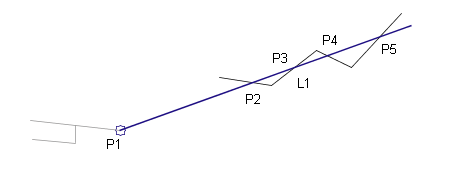

點、連接或造型	代碼	描述
P1	Hinge Hinge_Cut 或 Hinge_Fill	用於挖方或填方條件的鉸接點
P2	Daylight Daylight_Cut 或 Daylight_Fill	邊坡點和用於挖方或填方條件的邊坡點
L1	Top Datum Daylight Daylight_Cut	挖方橫斷面的邊坡連接
L1	Top Datum Daylight Daylight_Fill	填方橫斷面的邊坡連接
