到偏移的邊坡

此次組合可在從貼附點到自基準線的指定偏移處的區域內插入邊坡連接。

您還可以為邊坡和其他連接 (「所有連接」、「邊坡連接」、「僅填方連接」和「無」) 指定可選有襯套的材料。

貼附

貼附點位於邊坡連接的內側邊緣上。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。

參數	描述	類型	預設
邊坡來自基準線的偏移	自基準線的邊坡點 +/- 偏移。為此參數指定正值可以將此次組合插入廊道右側或控制基準線。如果為負值，則會將其插入左側。若要取得更多資訊，請參閱《Autodesk Civil 3D 使用指南》說明中〈廊道〉一章的〈將次組合插入廊道的右側或左側〉。	數字	3.0 m 10.0 ft
捨入選項	指定在集水點處捨入邊坡連接	字串	無
捨入方式	指定捨入所使用的參數	字串	長度
捨入參數	指定長度或半徑的值	正數	1.500 ft
捨入嵌合	指定捨入連接 (最多 10 個連接) 上間斷點的數目	正數	6
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡偏移	可以用於取代固定的「邊坡偏移」，並將邊坡偏移與偏移定線關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

輸出參數

參數	描述	類型
邊坡偏移	邊坡點的偏移	數字
邊坡高程	邊坡點的高程	數字

行為

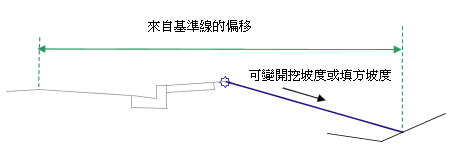

將邊坡連接以指定的偏移從貼附點插入到地形上。

如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。

如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。

註:

在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。

配置模式作業

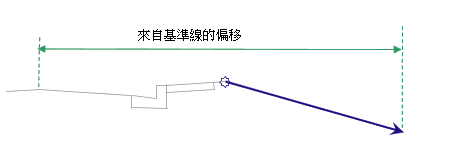

在配置模式中，此次組合顯示以 -4 : 1 的坡度向外延伸到指定偏移處的連接。邊坡連接終止於向外指向的箭頭。

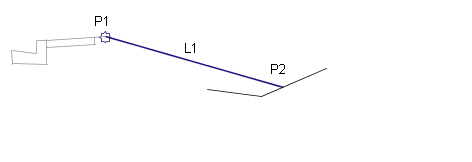

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	Hinge Hinge_Cut 或 Hinge_Fill	鉸接點。如果邊坡連接具有向上的坡度，則使用 Hinge_Cut；如果邊坡連接具有向下的坡度，則使用 Hinge_Fill。
P2	Daylight Daylight_Cut 或 Daylight_Fill	邊坡點
L1	Top Datum Daylight Daylight_Cut	挖方橫斷面的邊坡連接
L1	Top Datum Daylight Daylight_Fill	填方橫斷面的邊坡連接
