RailDoubleTrackCANT

RailDoubleTrackCANT 次組合用於插入軌道、連接板、碎石、砂礫、土壤填方以及雙軌道鐵路的基層。

其左右兩側應緊跟邊坡次組合,以接近挖方和填方條件下的既有地面。它可回應軌道鐵路超高。

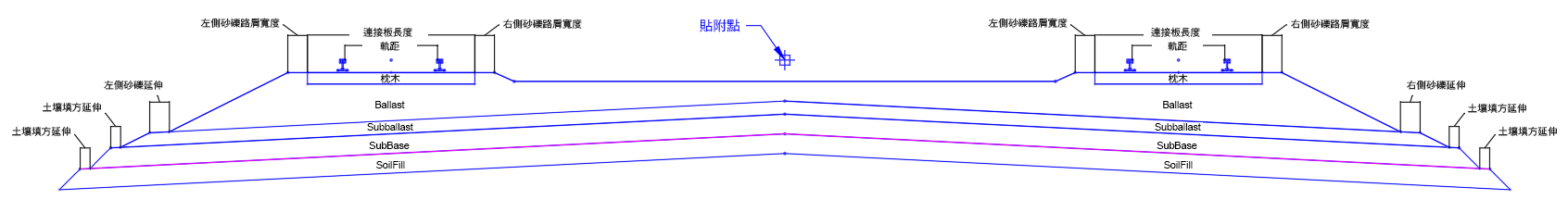

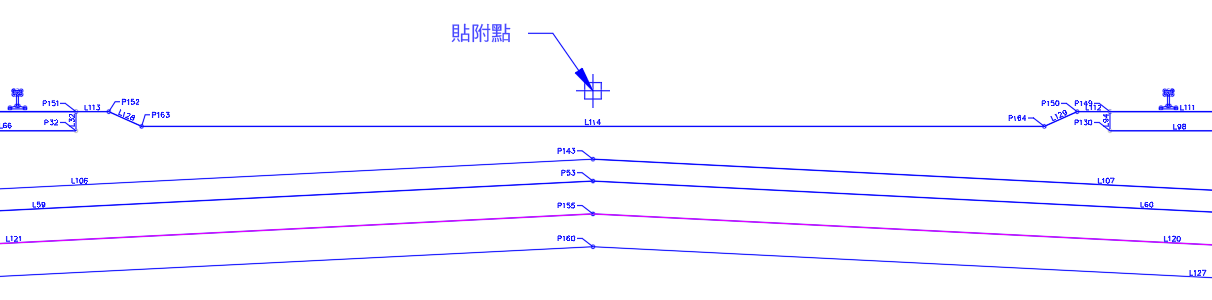

貼附

依預設,貼附點位於向左追蹤的軌道之間的中心線處。可以使用次組合參數相對於該點移動追蹤。

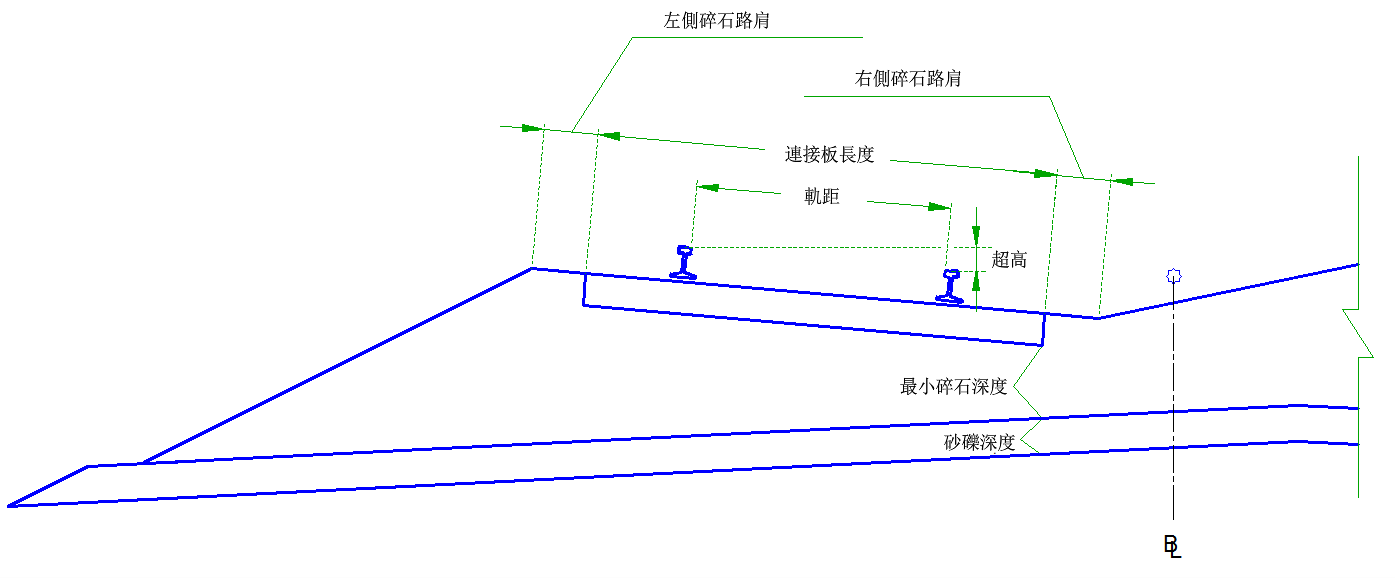

輸入參數

註: 除非另有說明,否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度,否則所有坡度均為水平寬度比垂直高度格式 (例如,4 : 1)。

參數

描述

類型

預設

測量鐵路超高的位置

決定軌道之間的高程差是否會在每個軌道的規格線 (面) 或每個軌道的 CL 之間出現。

選取清單:
  • 軌距線至軌距線
  • CL 軌道至 CL 軌道

CL 軌道至 CL 軌道

預設鐵路超高

軌道之間的預設高程差異。當右軌道高於左側時,值為正;當右軌道低於左側時,值為負。將在配置模式下套用此值,並有助於觀察次組合對不同鐵路超高值的反應。此值透過基準線定線出現時,將由鐵路超高取代。

數字

0

排水溝槽深度 自碎石頂部起算的排水溝槽深度。 數值 (非負數)

0.5 ft

0.1524 m

軌距

軌道內側面之間的距離

數值 (非負數)

56.5"

1435 mm

基準線至右側軌道中心線

從基準線定線到向左或向右追蹤的中心線之間的偏移。

數字

0

基準線到向左追蹤 CL

從基準線定線到向左或向右追蹤的中心線之間的偏移。

數字

20'

6m

軌道高程差 (左側和右側)

基準線的縱斷面整地點和追蹤之間中心點之間的垂直偏移。在立面目標套用至追蹤後,將取代此值。

數字

0

軌道頂部寬度

軌道頂部的寬度。

數值 (非負數)

2. 72"

69 mm

軌道深度

從軌道頂部至連接板頂部的軌道深度

數值 (非負數)

6.625"

168 mm

軌道底部寬度

軌道底部的寬度

數值 (非負數)

5.5"

0.14 m

連接板厚度

連接板厚度,也是從軌道底部到連接板頂部的距離。

數值 (非負數)

1"

25 mm

軌道底部至碎石

從軌道底部到碎石頂部的距離。如果此值等於連接板厚度,則碎石的頂部與連接板頂部齊平。

數值 (非負數)

1"

25 mm

連接板長度

連接板 (也稱為枕木) 的長度。

數值 (非負數)

8.5'

2.59 m

連接板深度

連接板的深度

數值 (非負數)

7"

178 mm

最小碎石深度

連接板底部和砂礫頂部之間的最小垂直距離。此最小距離於鐵路超高中不同階段變更的位置。請參閱下方的「行為」。

數值 (非負數)

12"

305 mm

碎石路肩寬度 (左側和右側)

從連接板終點到碎石側坡起點的距離。

數值 (非負數)

1 ft

0.30 m

碎石側坡 (左側和右側)

碎石材料一側的坡度。碎石材料頂部的坡度與從鐵路超高產生的連接板坡度相符。

坡度,非負數

2:1

砂礫深度

砂礫材料的深度

數值 (非負數)

8"

203 mm

基準線到砂礫路拱

從基準線到砂礫路拱之間的偏移。

數字

10'

3 m

砂礫頂部坡度

將次組合中心線作為鉸接點的砂礫左側與右側的頂部坡度。

坡度,非負數

40:1

砂礫延伸 (左側和右側)

從碎石材料趾部到砂礫材料側坡開頭的距離

數值 (非負數)

12"

0.30 m

砂礫坡度

砂礫材料一側的坡度。

坡度,非負數

2:1

忽略軌道

防止繪製軌道點、連接和造型。

是/否

省略連接板

防止繪製連接點、連接和造型。

是/否

忽略碎石

防止繪製碎石點、連接和造型。如果將此選項設定為「是」,也不會繪製砂礫。

是/否

忽略砂礫

防止繪製砂礫點、連接和造型。如果「忽略碎石」選項設定為「是」,則不論此設定為何,都不會繪製砂礫。

是/否

忽略土壤填方

防止繪製土壤填方點、連接和造型。如果「忽略碎石或砂礫」選項設定為「是」,則不論此設定為何,都不會繪製土壤填方,

是/否

Sub_Base 坡度

基層材料一側的坡度。

坡度,非負數

1:1

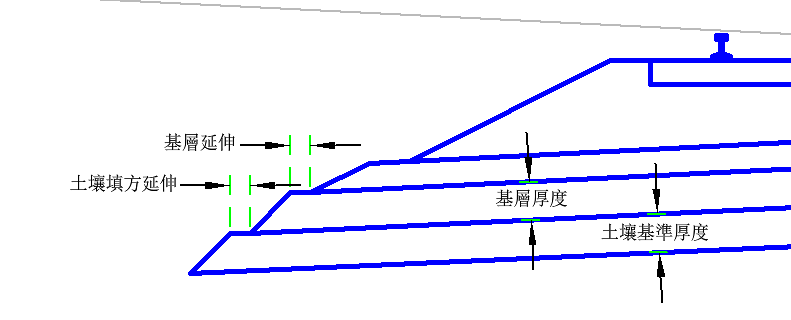

Sub_Base 延伸

從砂礫材料趾部到基層材料側坡開頭的距離

數值 (非負數)

0.5'

150 mm

Sub_Base 深度

基層材料的深度

數值 (非負數)

12"

300 mm

忽略基層

阻止繪製基點、連接和造型。如果「忽略碎石、忽略砂礫或忽略土壤填方」選項設定為「是」,則不論此設定為何,都不會繪製基層。

是/否

土壤填方坡度

土壤填方材料一側的坡度。

坡度,非負數

1:1

土壤填方深度

土壤填方材料的深度

數值 (非負數)

12"

300 mm

土壤填方延伸

從土壤填方材料趾部到砂礫材料側坡開頭的距離。

數值 (非負數)

0.5'

150 mm

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉

參數

描述

狀態

向左追蹤偏移

可用於設定向左追蹤中心線的水平位置。

可選

向右追蹤偏移

可用於設定向右追蹤中心線的水平位置。

可選

向左追蹤高程

可以用於設定左軌道之間中心點的高程。定位此點之後將套用鐵路超高,因此軌道之間的實際點可能會有所不同,因為會出現圍繞兩個軌道之一的旋轉。

可選

向右追蹤高程

可以用於設定右軌道之間中心點的高程。定位此點之後將套用鐵路超高,因此軌道之間的實際點可能會有所不同,因為會出現圍繞兩個軌道之一的旋轉。

可選

執行時間邏輯指定

無。

輸出參數

無。

行為

如果未套用任何目標,任何追蹤的位置由左追蹤偏移、右追蹤偏移、左追蹤高程差和右追蹤高程差決定。這些值可定位追蹤之間的中心點。依預設,向左追蹤偏移為零,將向左追蹤的中心線置於基準線。如果套用目標定線和縱斷面,這些值將被取代。 使用目標定線作為軌道中心線時,追蹤永遠保持互垂於基準線,而非目標定線。當目標定線不平行於基準線定線時,將出現扭曲並且不會正確顯示追蹤標註。

重要: RailDoubleTrackCANT 次組合會計算自單一中心定線起的鐵路超高,但不計算自目標起的鐵路超高。真正的偏移追蹤可能會有中心線所無法接受的不同曲線幾何圖形和設計速度。此次組合用於主要設計。如需精確計算鐵路超高,應分別使用不同的基準線塑型「左側多軌道」和「右側多軌道」次組合。
將軌道鐵路超高資訊套用到定線基準線時,軌道會相應旋轉。繞其旋轉的點取決於定線的鐵路超高資訊中所含的「樞軸方法」設定。如果將「樞軸方法」設定為「低側軌道」,則曲線內側的軌道將保持於軌道高程處,外側軌道的高程將會調整為等於鐵路超高的值。

如果將「樞軸方法」設定為「高側軌道」,則曲線外側的軌道將保持於軌道高程處,內側軌道的高程將會調整為等於鐵路超高的值。

如果您將「樞軸方法」設定為「中心基準線」,則兩個軌道會調整為等於鐵路超高值一半的值,外側軌道向上,內側軌道向下。

會於連接板和砂礫之間最小間隙的位置套用「最小碎石深度」值。「砂礫頂部坡度」參數會獨立控制砂礫頂部坡度。「基準線到砂礫路拱」參數會控制砂礫路拱位置。

配置模式作業

在配置模式中,此次組合將顯示組成軌道、枕木、碎石、砂礫和側坡的連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼,不包括在此表中。

點、連接或造型

代碼

描述

L32 碎石,Ballast_Between_Ties 連接板之間開放空間的碎石材料。也可以在連接板被忽略時使用。
L116-L119 頂部,SoilFill SoilFill
L120-L121 土壤填方、基層 SoilFill
L122-L125 頂部,基層 SubBase
L126-L127 SubBase, Datum SubBase
S1、S2 軌道 軌道
S3 枕木 枕木
S4 Ballast Ballast
S5 Subballast Subballast
S6 SubBase SubBase
S7 SoilFill SoilFill

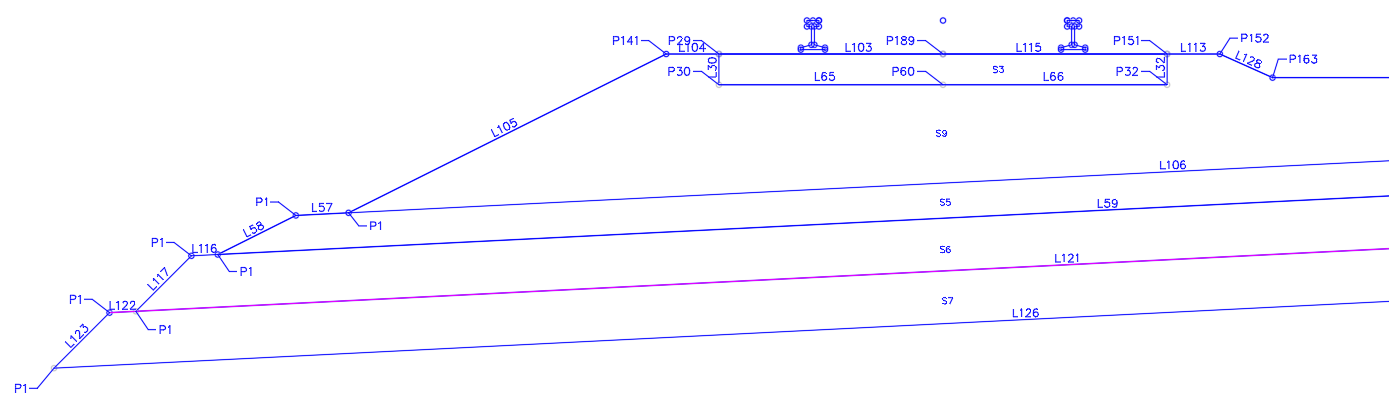

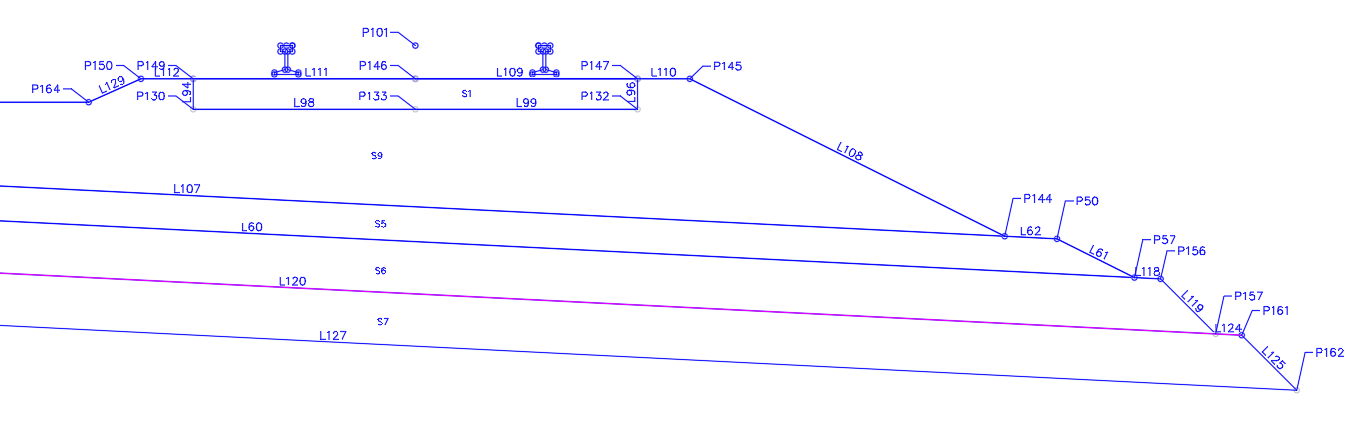

編碼圖
