一般鋪面結構

此次組合可透過使用者可定義的點、連接和造型代碼建立簡單的鋪面結構。

此次組合可以用作使用坡度超高參數的車道和路肩。可以根據可選定線和縱斷面來計算寬度和外側邊緣高程。此次組合可以自上而下堆疊以形成多個圖層，或並列獨立存在以形成多個具有或不具有坡度比轉折的車道。如果堆疊了多個一般鋪面結構次組合，則可以將底部坡度用作後續圖層的頂部坡度。還可以將後續次組合的底部寬度指定為上一個次組合的寬度。

貼附

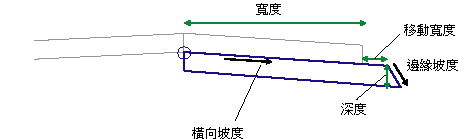

貼附點位於鋪面結構的內上側邊緣。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指示朝哪一側插入次組合。	左/右	右
寬度	次組合的寬度。	正數	3.6 m 12.0 ft
移動寬度	指定要加入的可選附加寬度。	正數	0.2 m 0.67 ft
預設橫向坡度	未指定定線的超高坡度時，頂部連接的預設坡度。	數字	-2%
使用超高坡度	指定使用在基準線定線上定義的超高規格中的坡度。	選項清單：「否」、「外側車道坡度」、「內側車道坡度」、「外側路肩坡度」、「內側路肩坡度」	否
坡度方向	指定將鋪面坡度方向設為向路拱或遠離路拱	選項清單	遠離路拱
深度	從次組合的頂部連接到底部連接的深度。	正數	0.2 m 0.67 ft
偏折外側垂直面	指示將外側垂直面偏折至指定的坡度。	布林 (是/否)	否
外側邊緣坡度	如果選擇不垂直，則指定外側邊緣的坡度。	數字	1:1
頂部內側點代碼	將點代碼指定給頂部連接上的內側點。	字串
頂部外側點代碼	將點代碼指定給頂部連接上的外側點。	字串
底部外側點代碼	將點代碼指定給底部連接上的外側點。	字串
底部內側點代碼	將點代碼指定給底部連接上的內側點。	字串
頂部連接代碼	將代碼指定給頂部連接。	字串
底部連接代碼	將代碼指定給底部連接。	字串
右側連接代碼	將代碼指定給右側連接。	字串
左側連接代碼	將代碼指定給左側連接。	字串
造型代碼	為結構的封閉造型指定代碼。	字串

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
寬度	可用於取代固定的寬度，並將可定義「寬度」的頂部連接上的點關聯到偏移定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
邊緣高程	可用於取代固定的坡度，並將可定義「寬度」的頂部連接上的點關聯到偏移縱斷面。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

輸出參數

參數	描述	類型
側	指示朝哪一側插入次組合。	左/右
頂部寬度	頂部連接的總寬度 (包含有效移動寬度)。	正數
底部寬度	鋪面結構的底部總寬度 (包含移動寬度以及由於偏折外側面而產生的寬度)。	正數
深度	從頂部連接到底部的深度	正數
橫向坡度	結構的橫向坡度。	數字

行為

此次組合可建置骨架次組合，其可讓您指定不同的參數。所有點、連接和造型代碼均可根據需要由使用者定義。另外，該次組合可以從目標參數 (縱斷面) 或在定線上指定的超高獲得坡度。其還可以指定自偏移定線的寬度。

定義組合時，您可以將上一個次組合 (上面的次組合) 的寬度加上移動寬度指定給次組合，以便可以得到梯狀圖層。

配置模式作業

在配置模式中，此次組合使用輸入參數值繪製車道。

點、連接和造型代碼

無。
