StructuralSteelPlateVehicularUndercrossing 次組合會根據「Caltrans 標準平面圖 B15-1」和 Contech Construction Products, Inc. 的標準，插入連接和造型以建立「結構鋼板車輛下穿施工」。
請確認使用的標註符合標準平面圖與 Contech Construction Products 規定的解譯。
貼附
貼附點位於「結構鋼板車輛下穿施工」次組合的底部。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 大小 | 跨距與上昇大小的標註 | S12'2''xR11'0''/S12'11''xR11'3''/S13'2"x11'11"/S13'10''xR12'3''/S14'1''xR12'10''/S14'6''xR13'6''/S14'10''xR14'0''/S15'6''xR14'4''/S15'9''xR15'1''/S16'4''xR15'5''/S16'5''xR16'1''/S16'9''xR16'3''/S17'3''xR17'0''/S18'4''xR16'11''/S19'2''xR17'2''/S19'6''xR17'7'' | S19'6''xR17'7'' |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 邊坡地形 | 邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 | 可選 |
執行時間邏輯指定
根據使用者選定的輸入參數，設定「結構鋼板車輛下穿施工」的標註。
輸出參數
無。

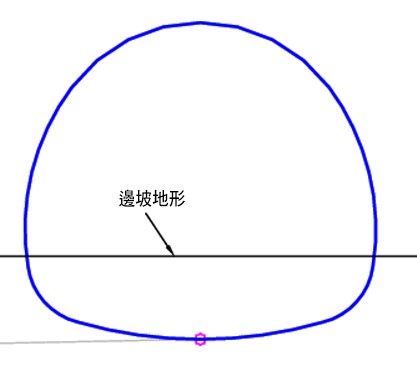

行為
在貼附點設定初始點。如果邊坡地形低於鋼板底部或高於上昇標註，則建置整片鋼板。如果邊坡地形位於鋼板內部，則建構部份鋼板。將每個板角分割為 10 個部份，構成 10% 的板角。然後再測試橫斷面，直到橫斷面內部產生邊坡且不再執行橫斷面處理作業為止。
配置模式作業
在配置模式中，此次組合可繪製「結構鋼板車輛下穿施工」。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | Bottom | |
| P4 | Top | |
| L1-L3、L8 | Plate_Bottom | 鋼板底部 |
| L4 - L7 | Plate_Top | 鋼板頂部 |
| S1 | 開口 | 鋼板內部的開放區域 |

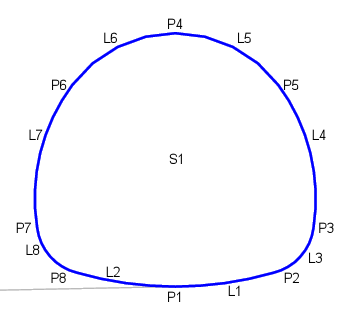

編碼圖
