PipeTrenchMultipleLayers2

PipeTrenchMultipleLayers2 次組合具有溝渠中的單一管、一層包封管的材料以及管包封上方一層額外的材料。

此次組合可以對基礎基準、管區域和粒狀回填進行體積計算。以基礎正上方的一層材料包封管。管的中心為設計縱斷面。溝渠最頂層的深度會有所不同；其他管溝渠圖層的深度不變。所有深度、寬度和直徑將會因不同溝渠而變化。溝渠深度會沿定線而有所不同，因為它是從溝渠底部測量至目標地形。

貼附

依預設，貼附點位於管的中心。

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

無。

無。

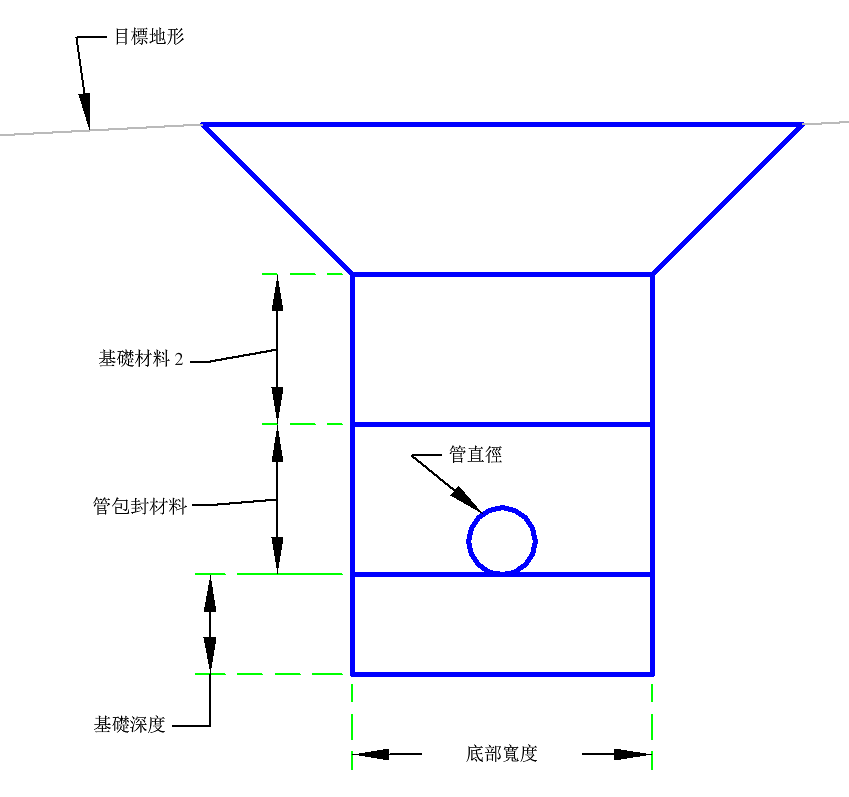

溝渠底部的高程計算方法為縱斷面坡線高程減去半管直徑加上基礎深度。依據於該高程的貼附點偏移處對稱放置水平溝渠底部連接。管包封材料深度用來留給管周圍的材料。管包封材料上方為材料 2 以提供管上方的材料。側坡度向上延伸到既有地形。將在溝渠底部上方指定深度處放置水平基礎連接。

在配置模式中，此次組合可繪製溝渠。

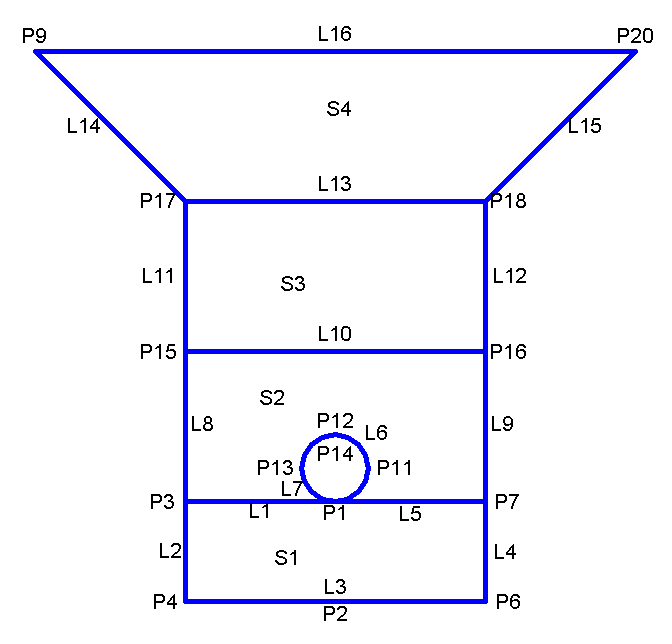

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。
