此次組合可插入只要邊坡位於路權線限制範圍以內就將使用典型坡度的邊坡解決方案。
如果典型坡度不在路權線限制範圍以內，則使用更陡的坡度。如果此更陡的坡度仍然不在路權線限制範圍以內，則使用者可以選擇對行為進行控制。
貼附
貼附點位於第一個連接的內側邊緣上。此次組合通常貼附到路肩邊緣。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 自基準線的路權線偏移 | 自基準線的路權線 +/- 偏移限制 | 數字 |
3.0 m 10.0 ft |
| 典型填方坡度 | 通常要使用的填方坡度 | 正數 | 4 (:1) |
| 最大填方坡度 | 如果邊坡位於路權線範圍之外，則將使用填方坡度 | 正數 | 2 (:1) |
| 典型開挖坡度 | 通常要使用的開挖坡度 | 正數 | 4 (:1) |
| 最大開挖坡度 | 如果邊坡位於路權線範圍之外，則將使用開挖坡度 | 正數 | 2 (:1) |
| 保留坡度 | 指定在坡度超出路權線偏移範圍時要執行的作業。選擇清單包含如下內容：「保留最大坡度」、「取代最大坡度」。 | 清單 | 保留最大坡度 |
| 捨入選項 | 指定在集水點處捨入邊坡連接。 | 選項清單：「無」、「圓形」、「拋物線」 | 無 |
| 捨入方式 | 指定捨入所使用的參數 | 選項清單：「長度」、「半徑」 | 長度 |
| 捨入參數 | 指定長度或半徑的值 | 正數 | 0.5 m |
| 捨入嵌合 | 指定捨入連接 (最多 10 個連接) 上間斷點的數目 | 正整數 | 6 |
| 放置有襯套的材料 | 指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」或「無」。 | 字串 | 無 |
| 坡度限制 1 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 1 : 1 |
| 材料 1 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 12 英吋 |
| 材料 1 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 拋石 |
| 坡度限制 2 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 2 : 1 |
| 材料 2 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 6 英吋 |
| 材料 2 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 拋石 |
| 坡度限制 3 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 4 : 1 |
| 材料 3 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 4 英吋 |
| 材料 3 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 播草 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 類型 | 狀態 |
|---|---|---|
| 路權線偏移 | 可以用於取代固定的「路權線偏移」，並將路權線偏移與偏移定線關聯。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 邊坡地形 | 邊坡地形的名稱。以下物件類型可以用作指定此地形的目標：地形。 | 必需 |
輸出參數
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 邊坡偏移 | 邊坡點的偏移 | 數字 | 邊坡偏移 |
| 邊坡高程 | 邊坡點的高程 | 數字 | 邊坡高程 |
行為
如果已為「路權線偏移」指定負值，或者已指定路權線偏移定線位於控制基準線左側，則會將此次組合插入貼附點左側。如果「路權線偏移」參數為正值，則會將邊坡插入右側。如果為負值，則會將邊坡插入左側。
此次組合有 3 種可能的情況，如以下各圖所示。

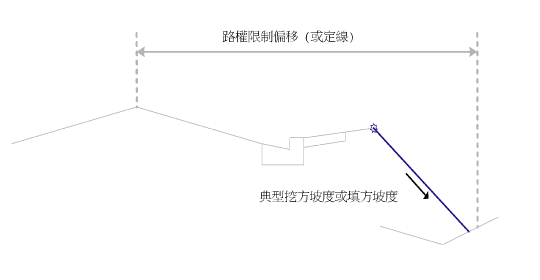

下圖中展示了第 1 種情況。
典型邊坡坡度允許集水點位於偏移限制範圍 (由數值或定線位置指定) 以內。

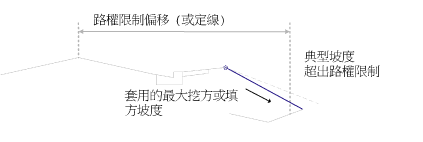

下圖中展示了第 2 種情況。
典型邊坡坡度強制使集水點位於偏移限制範圍 (由數值或定線位置指定) 以外。如果已將「保留坡度」輸入參數設定為「保留最大坡度」，則會將坡度增加為最大值。此時將保留最大坡度，並且集水點將超出路權線限制範圍。

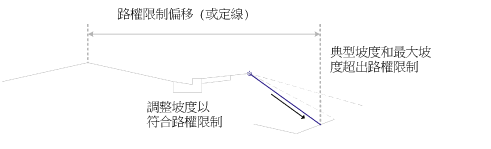

下圖中展示了第 3 種情況。
典型邊坡坡度強制使集水點位於偏移限制範圍 (由數值或定線位置指定) 以外。如果已將「保留坡度」輸入參數設定為「取代最大坡度」，則會忽略坡度限制，並將集水點放置在路權線偏移位置處。
與所有邊坡次組合一樣，此次組合可使用捨入和有襯套的材料控制。
在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。
配置模式作業
在配置模式中，此次組合將顯示所有連接，並使用輸入參數中指定的典型坡度值。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點、連接或造型 | 代碼 | 描述 |
|---|---|---|
| P1 | Hinge、Hinge_Cut 或 Hinge_Fill | 鉸接點。如果邊坡連接具有向上的坡度，則使用 Hinge_Cut；如果邊坡連接具有向下的坡度，則使用 Hinge_Fill。 |
| P2 | Daylight、Daylight_Cut 或 Daylight_Fill | 邊坡點 |
| L1 | Top、Datum、Daylight、Daylight_Cut、Slope_Link | 挖方橫斷面的邊坡連接 |
| L1 | Top、Datum、Daylight、Daylight_Fill、Slope_Link | 填方橫斷面的邊坡連接 |
編碼圖
