Dam

貼附

貼附點位於水壩的中心。

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

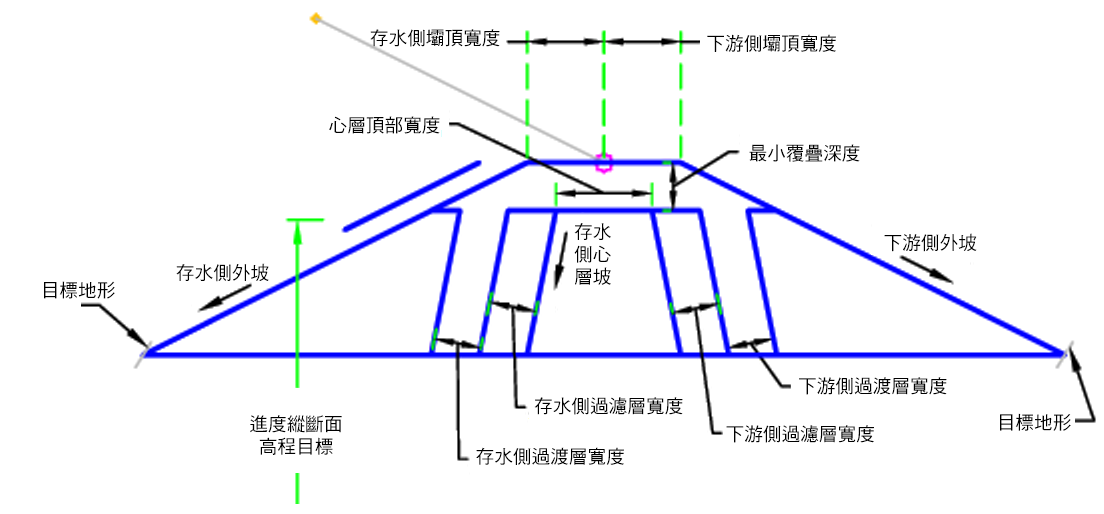

參數	描述	類型	預設
存水側外坡	面向蓄水側的水壩外側坡度	坡度	2 ( : 1)
下游側外坡	非蓄水側的外側坡度	坡度	2 ( : 1)
存水側心層坡	面向蓄水的水壩心層坡度	坡度	0.2 ( : 1)
下游側心層坡	非蓄水側的心層坡度	坡度	0.2 ( : 1)
心層頂部厚度	水壩頂部的心層厚度	正數	1.5 ft 0.45 m
存水側心層頂部寬度	從控制點至面向供水側的測量寬度	數字	2 ft 0.6 m
下游側心層寬度	從控制點至面向下游側的測量寬度	數字	4 ft 1.2 m
下游側過渡層寬度	堆石壩與面向下游側的心層之間的過渡層的寬度	正數	2 ft 1.2 m
存水側過渡層寬度	堆石壩與面向蓄水側的心層之間的過渡層的寬度	正數	2 ft 1.2 m
存水側過濾層寬度	面向蓄水側的過濾層寬度	正數	2 ft 1.2 m
下游側過濾層寬度	面項非蓄水側的過濾層寬度	正數	2 ft 1.2 m
墊片材料偏移	應在橫斷面中顯示的墊片與完工整地地形之間的偏移距離	正數	0.25 ft 0.1 m
存水側壩頂寬度	從參考點至蓄水側所測得的水壩頂部寬度	正數	7.5 ft 2.2 m
下游側壩頂寬度	從參考點至非蓄水側所測得的水壩頂部寬度	正數	7.5 ft 2.2 m

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
水壩邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需
進度縱斷面	可根據高程目標的高程來顯示水壩進度。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

無。

無。

在貼附點設定初始點。系統會建置外側邊坡連接。系統會根據輸入參數建置水壩內部結構。水壩的底部地形是以「水壩邊坡地形」為基礎。

如果具有進度縱斷面，則會根據進度高程來計算造型。此高程會套用為平面地形。

在配置模式中，此次組合會根據指定為 20 ft (6 m) 高的輸入參數來顯示水壩。

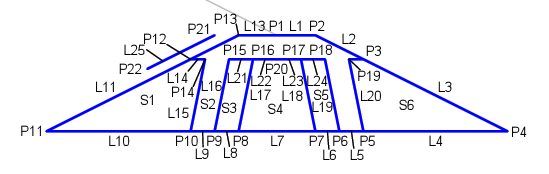

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
