一般邊坡

此次組合是一般化解決方案，可封閉從道路的外側邊緣到挖方或填方截斷點的橫斷面。

可為挖方和填方條件提供多個解決方案，如下所述。根據提供的輸入參數，其首先嘗試建置挖方橫斷面。如果無法建置挖方橫斷面，則將建置填方橫斷面。如果需要將廊道模型保留為未完成狀態，則可以省略最終邊坡連接。例如，為了使毗鄰地產上的整地地形可以關聯到未完成道路上的鉸接點，可能要這樣做。

您還可以為邊坡和其他連接 (「所有連接」、「邊坡連接」、「僅填方連接」和「無」) 指定可選有襯套的材料。

貼附

一般邊坡次組合通常貼附在用於道路外側邊緣 (例如路肩邊緣、人行道背面或路緣背面) 的次組合。貼附點位於第一個挖方連接、第一個填方連接或護欄加寬連接的內側邊緣上。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
包含邊坡連接 省略邊坡連接	包含或省略邊坡連接。	包含/省略	包含
挖方測試點	外側端點是用於確定橫斷面是位於挖方中還是填方中的測試點的挖方連接的編號	正整數	3
挖方 1 寬度	連接挖方 1 的寬度	正數	0.0
挖方 1 坡度	連接挖方 1 的坡度 (x : 1)	數字	0.0
挖方 2 寬度	連接挖方 2 的寬度	正數	0.0
挖方 2 坡度	連接挖方 2 的坡度 (x : 1)	數字	0.0
挖方 3 寬度	連接挖方 3 的寬度	正數	0.0
挖方 3 坡度	連接挖方 3 的坡度 (x : 1)	數字	0.0
挖方 4 寬度	連接挖方 4 的寬度	正數	0.0
挖方 4 坡度	連接挖方 4 的坡度 (x : 1)	數字	0.0
挖方 5 寬度	連接挖方 5 的寬度	正數	0.0
挖方 5 坡度	連接挖方 5 的坡度 (x : 1)	數字	0.0
挖方 6 寬度	連接挖方 6 的寬度	正數	0.0
挖方 6 坡度	連接挖方 6 的坡度 (x : 1)	數字	0.0
挖方 7 寬度	連接挖方 7 的寬度	正數	0.0
挖方 7 坡度	連接挖方 7 的坡度 (x : 1)	數字	0.0
挖方 8 寬度	連接挖方 8 的寬度	正數	0.0
挖方 8 坡度	連接挖方 8 的坡度 (x : 1)	數字	0.0
平坦開挖坡度	要嘗試的第一個最平坦的集水坡度。	正數	6 ( : 1)
平坦挖方最大高度	允許的使用「平坦開挖坡度」的封閉連接的最大高度	正數	1.5 m 5 ft
中等開挖坡度	平坦開挖坡度連接超過「平坦挖方最大高度」時嘗試使用的開挖坡度	正數	4 ( : 1)
中等挖方最大高度	允許的使用「中等開挖坡度」的封閉連接的最大高度。	正數	3 m 10 ft
陡峭開挖坡度	中等開挖坡度連接超過「中等挖方最大高度」時使用的開挖坡度。	正數	2 ( : 1)
填方 1 寬度	連接填方 1 的寬度	正數	0.0
填方 1 坡度	連接填方 1 的坡度 (x : 1)	數字	0.0
填方 2 寬度	連接填方 2 的寬度	正數	0.0
填方 2 坡度	連接填方 2 的坡度 (x : 1)	數字	0.0
填方 3 寬度	連接填方 3 的寬度	正數	0.0
填方 3 坡度	連接填方 3 的坡度 (x : 1)	數字	0.0
平坦填方坡度	要嘗試的第一個最平坦的集水坡度。(x : 1)	正數	6 ( : 1)
平坦填方最大高度	允許的使用「平坦填方坡度」的封閉連接的最大高度	正數	1.5 m 5 ft
中等填方坡度	平坦填方坡度連接超過「平坦填方最大高度」時嘗試使用的填方坡度	正數	4 ( : 1)
中等填方最大高度	允許的使用「中等填方坡度」的封閉連接的最大高度	正數	3 m 10 ft
陡峭填方坡度	中等填方坡度連接超過「中等填方最大高度」時使用的填方坡度	正數	2 ( : 1)
護欄寬度	使用「陡峭填方坡度」的填方坡度的護欄加寬連接的寬度。使用零表示無護欄加寬。	正數	0.6 m 2 ft
護欄百分比坡度	護欄加寬連接的百分比坡度	數字	-2 (%)
包含護欄 省略護欄	如果為「包含」，則在護欄加寬段上插入護欄結構的連接。如果為「省略」，則不插入護欄結構。	包含/省略	省略
到標柱的寬度	如果包含護欄，則為從貼附點到護欄標柱內側邊緣的寬度。	數字	0.3 m 1 ft
捨入選項	指定在集水點處捨入邊坡連接	字串	無
捨入方式	指定捨入所使用的參數	字串	長度
捨入參數	指定長度或半徑的值	正數	1.500 ft
捨入嵌合	指定捨入連接 (最多 10 個連接) 上間斷點的數目	正數	6
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

輸出參數

參數	描述	類型
邊坡偏移	邊坡點的偏移	數字
邊坡高程	邊坡點的高程	數字

行為

此次組合專用於調整多個平整區域、挖方橫斷面和填方橫斷面規劃。在從道路邊緣到挖方截斷鉸接點之間的挖方橫斷面中，最多允許使用八個連接，並且其中任一連接均可用作挖方測試點。向外至填方鉸接點處最多可以使用三個填方連接，並可為陡峭填方條件提供特殊的護欄路肩加寬。

將挖方連接分別表示為挖方 1、挖方 2，一直到挖方 8。「挖方測試點」輸入值表示哪個挖方連接在挖方測試點處結束。使用的邏輯步驟如下：

1. 從挖方 1 到在測試點處結束的挖方連接之間臨時建構挖方地形連接。
2. 如果測試點或臨時地面的任何部分位於目標地形之下，則將橫斷面建立為挖方橫斷面。如果整個臨時連接集都位於目標地形之上，則將橫斷面建立為填方橫斷面。

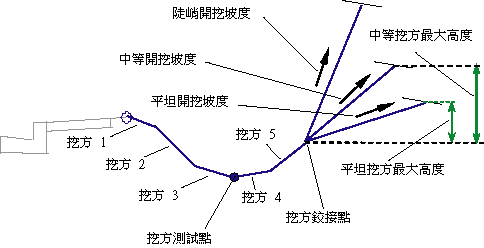

次組合圖中的挖方範例展示了定義五個挖方連接的位置。挖方測試點位於第三個連接上。填方範例展示了兩個已定義的填方連接。

如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。

如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。

註:

在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。

挖方橫斷面

1. 如果挖方測試點位於目標地形之上，則從測試點向後追蹤連接，直到找到與目標地形的交點。橫斷面將在此點處終止。
2. 如果測試點位於目標地形之下，則逐個加入剩餘的挖方連接。將測試每個挖方連接，以查看其是否與邊坡地形相交。如果相交，則挖方橫斷面在交點處終止，並指定適當的 Hinge 和 Daylight 代碼。
3. 在挖方中封閉到目標地形的步驟：
   • 如果將「包含邊坡連接」設定為 False，則不會計算任何挖方邊坡截斷點。
   • 使用「平坦開挖坡度」值計算到邊坡地形的截斷點。
   • 如果平坦開挖坡度的高度超過了「平坦挖方最大高度」，則使用「中等開挖坡度」值重新計算到邊坡地形的截斷點。
   • 如果中等開挖坡度的高度超過了「中等挖方最大高度」，則使用「陡峭開挖坡度」值重新計算到邊坡地形的截斷點。

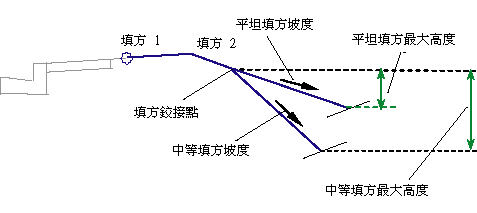

填方橫斷面

1. 將填方連接從貼附點向外插入到填方鉸接點，填方鉸接點為上一個非零填方連接的外側邊緣。
2. 如果填方連接在到達鉸接點之前與邊坡地形相交，則橫斷面在交點處終止，並指定適當的 Hinge 和 Daylight 點代碼。
3. 在填方中封閉到目標地形的步驟：
   • 使用「平坦填方坡度」值計算到目標地形的截斷點。如果截斷點連接的高度不超過「平坦填方最大高度」，則使用此坡度將連接加入到組合中，否則：
   • 使用「中等填方坡度」值重新計算到目標地形的截斷點。如果截斷點連接的高度不超過「中等填方最大高度」，則使用此坡度將連接加入到組合中，否則：

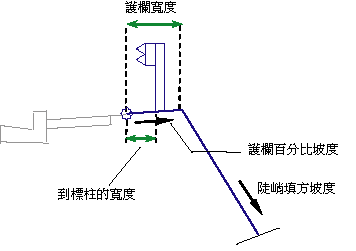

   • 如果指定了非零護欄寬度，則將移除連接 (填方 1、填方 2 等)。使用「護欄寬度」和「護欄百分比坡度」參數在貼附點處加入護欄加寬連接。使用「陡峭填方坡度」值從護欄加寬連接外側邊緣重新計算到目標地形的截斷點，並將連接加入到組合中。
   • 如果「護欄寬度」為零，則從填方鉸接點處套用「陡峭填方坡度」。

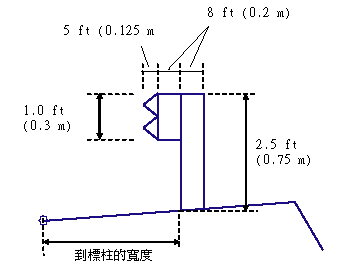

可將護欄結構套用至符合使用陡峭填方坡度準則的填方橫斷面。如果符合此準則，「護欄寬度」不為零且「包含護欄」設定為 True，則將在樁號處繪製護欄結構。護欄結構的標註是固定的，如下圖所示。

配置模式作業

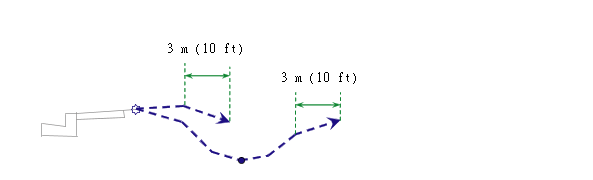

在配置模式中，此次組合同時以虛線展示挖方和填方條件平坦坡度解決方案。邊坡連接向外水平延伸 3 公尺或 10 英呎，並以箭頭終止。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
CP(n+1)	Ditch_Out	挖方連接 n 端點處的溝渠測試點，其中 n 為挖方測試點連接編號
CP (1 至 n)	Hinge Hinge_Cut	開挖截斷點坡度的鉸接點
CP10	Daylight Daylight_Cut	開挖坡度樁點
FP (1 至 n)	Hinge Hinge_Fill	填方截斷點坡度的鉸接點
FP5	Daylight Daylight_Fill	填方坡度樁點
所有連接	Top Datum	所有挖方、填方和護欄連接
護欄點	無	未為護欄結構 (如果包含) 上的點指定任何代碼。
護欄連接	Guardrail	組成護欄結構 (如果包含) 的所有連接。
最終邊坡連接	Top Datum Daylight Daylight_Cut	挖方橫斷面的邊坡連接
最終邊坡連接	Top Datum Daylight Daylight_Fill	填方橫斷面的邊坡連接

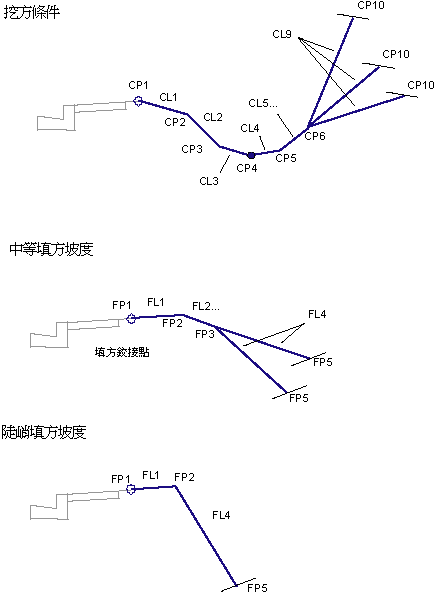

編碼圖
