SLOCountyCurbs

SLOCountyCurbs 次組合會根據「聖路易斯-奧比斯保郡標準平面圖」(County of San Luis Obispo Standard Plan)，插入連接和造型以建立路緣、邊溝和人行道。

請確認使用的標註符合您對標準平面圖的解譯。

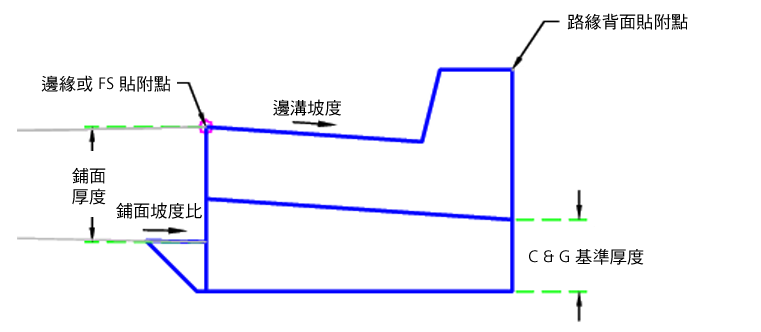

路緣和邊溝：

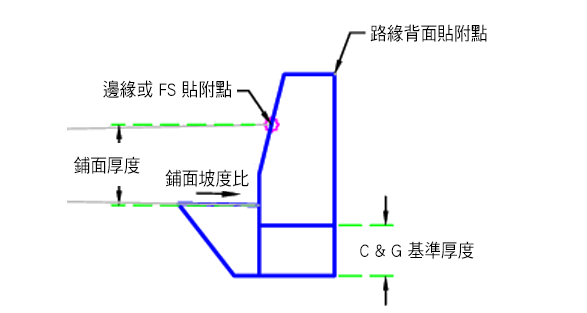

路緣：

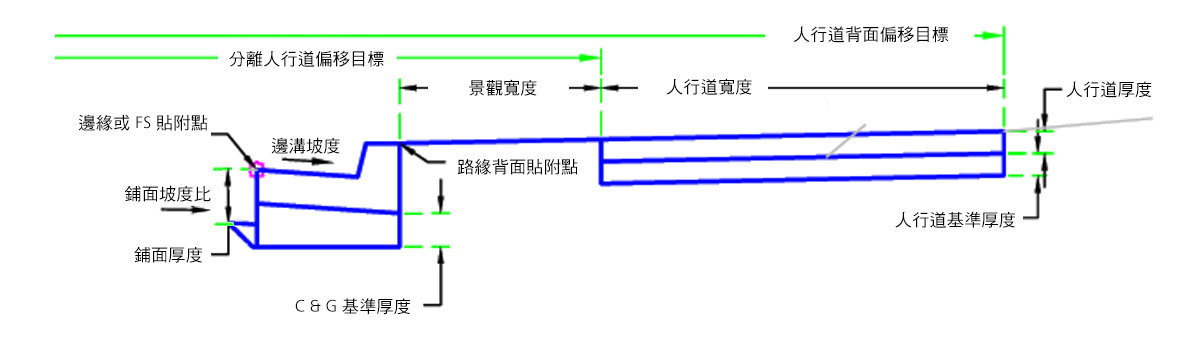

分離式人行道：

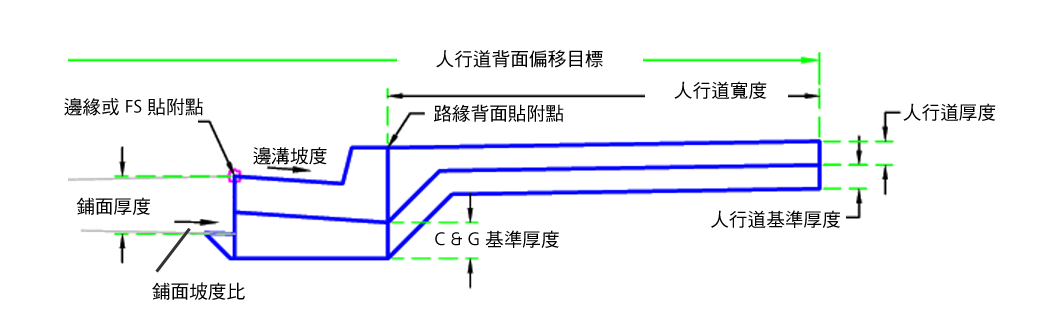

整合式人行道：

貼附

貼附點位於「邊緣」(或 FS) 和「路緣背面」。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
路緣類型	路緣或路緣配邊溝的類型	類型 A 6" 路緣配 18" 邊溝/類型 C 6" 路緣	類型 A 6" 路緣配 18" 邊溝
貼附點	路緣或路緣配邊溝的貼附點	邊緣或 FS/路緣背面	邊緣或 FS
人行道類型	應使用的人行道類型 (或為無)	分離式/整合式/無	無
邊溝坡度	邊溝坡度，依路緣坡道而異	數字	6.90%
C & G 基準厚度	路緣與邊溝下方基準的厚度	正數	0.5 ft 0.15 m
人行道基準厚度	人行道下方基準的厚度	數字	0.33 ft 0.10 m
人行道厚度	人行道的厚度	數字	0.33 ft 0.10 m
人行道寬度	人行道的寬度	正數	6 ft 2 m
景觀寬度	使用分離式人行道時的景觀寬度	正數	3 ft 1 m
鋪面坡度比	鋪面的坡度比	數字	-2%
鋪面厚度	新鋪面厚度	正數	0.8 ft 0.25 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
分離式人行道偏移	可用於取代固定的人行道寬度，並將人行道內側邊緣連接到偏移定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
人行道背面偏移	可用於取代固定的人行道寬度，並將人行道外側邊緣連接到偏移定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

路緣與邊溝的標註會儲存在次組合中。在執行時間階段，會根據選取的「路緣類型」來查詢和指定值。

輸出參數

無。

行為

在貼附點設定初始點。根據選取的「路緣類型」，建立路緣與邊溝的點、連接和造型。再將基層置於路緣與邊溝下方。

如果人行道類型未設為「無」，則會建置正確的人行道和基準。如果人行道為「分離式」且已設定「分離式人行道偏移」，則會調整人行道內側邊緣。如果已設定「人行道背面偏移」，則會調整所有人行道類型的寬度。

配置模式作業

在配置模式中，此次組合會根據指定的輸入參數來顯示路緣與邊溝和人行道元件。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	Flange	邊溝凸緣
P2	FL	邊溝流線
P3	Front	路緣的正面
P4	Back、Sidewalk_In	路緣的背面，人行道的內側邊緣
P11	Sidewalk_Out	人行道的外側邊緣
P16	Sidewalk_In	人行道的內側邊緣
L1-L3	Top、Curb	路緣頂部
L5、L6	Bottom	路緣的底部
L9、L11、L12、L15	Subgrade、Datum
S1	CurbAndGutter	路緣和邊溝混凝土區域
S2、S3	Base
S4	Sidewalk	人行道混凝土區域
S5	Sidewalk_Base

編碼圖

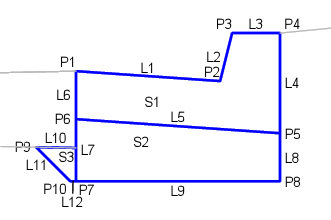

路緣和邊溝：

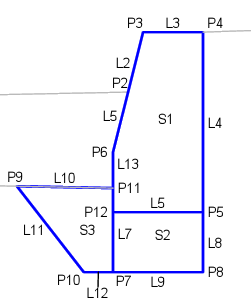

路緣：

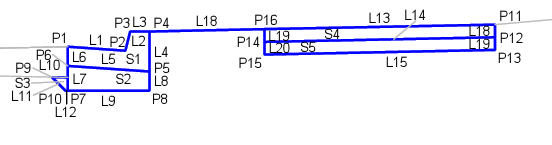

分離式人行道：

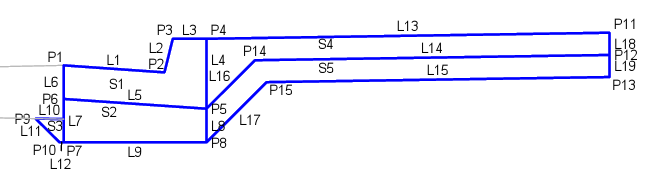

整合式人行道：
