基本路緣

此次組合可在道路邊緣處建立簡單路緣。可將其貼附到鋪面的外側邊緣或內側中央的邊緣。

此次組合是一組入門次組合中的一個，用於進行簡單的道路塑型以及用於自學課程和培訓之目的。

貼附

貼附點可以位於路緣的正面上 (第一種情況)，也可以位於路緣的背面上 (第二種情況)。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
寬度	路緣寬度	正數	0.225 m 0.75 ft
深度	路緣深度	正數	0.45 m 1.5 ft
貼附點	指定路緣的貼附點位於「正面」或「背面」	布林	正面
下部深度	內側貼附點下面的路緣深度	正數	0.3 m 1.0 ft
背面高度	路緣背面的顯露高度	正數	0.0 m 0.0 ft
路緣面偏折	指定路緣正面的偏折。為垂直面指定零度。	角度	0 度
將偏折套用至路緣頂部	將路緣頂部設定為與路緣的正面互垂。	布林：是/否	是

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

輸出參數

無。

行為

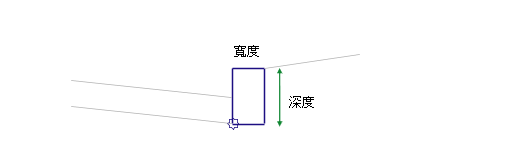

此次組合可建置簡單路緣的矩形造型，貼附點位於路緣的底部內側邊緣。

配置模式作業

在配置模式中，此次組合可依輸入參數指定的那樣繪製路緣造型。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	代碼	描述
P1	BottomCurb	路緣的底部內側
P2	TopCurb	路緣的頂部內側
P3	BackCurb	路緣的頂部外側
所有連接	Curb
S1	Curb

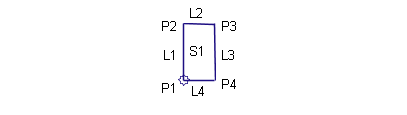

編碼圖
