APWACurbs

APWACurbs 次組合可插入具有基層的標準造型混凝土路緣和邊溝連接。路緣和邊溝標註是以《2012 年版公共工程施工》(Public Works Construction、2012 edition) 的「APWA 標準平面圖」為基礎。

請確認使用的標註符合您對標準平面圖的解譯。

APWA 路緣 A1-6 與 A1-8

APWA 路緣 A3-6 與 A3-8

APWA 路緣 B1-6

APWA 路緣 B2-6

APWA 路緣 B3-6

APWA 路緣 C1-6 與 C1-8

APWA 路緣 C2-6

APWA 路緣 D1-6 與 D1-8

APWA 路緣 A2-6 與 A2-8

貼附

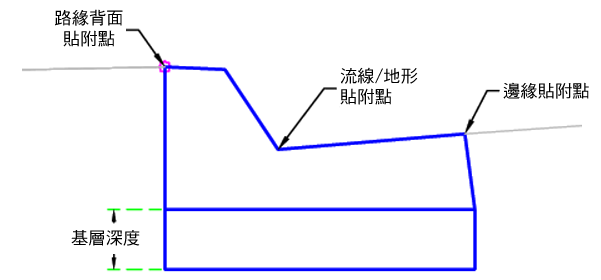

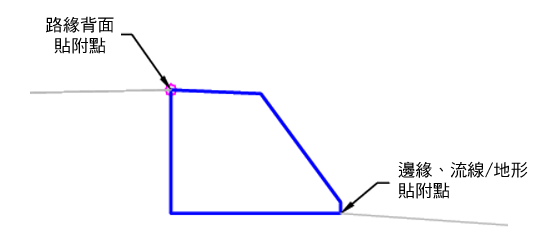

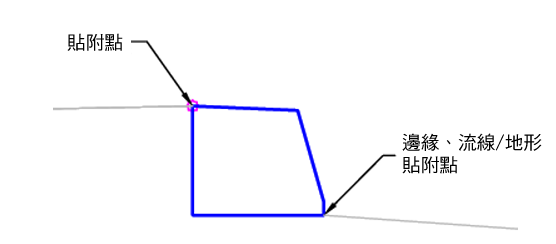

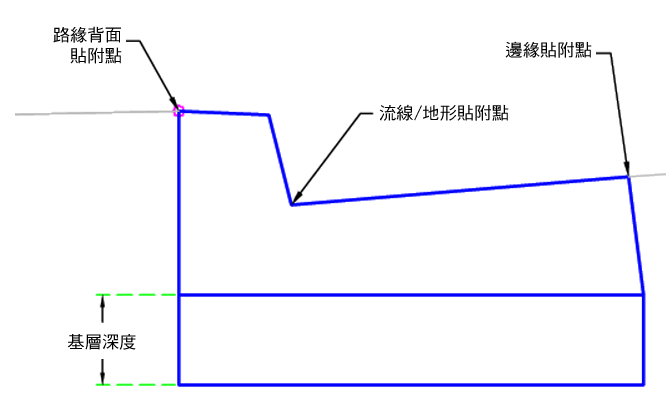

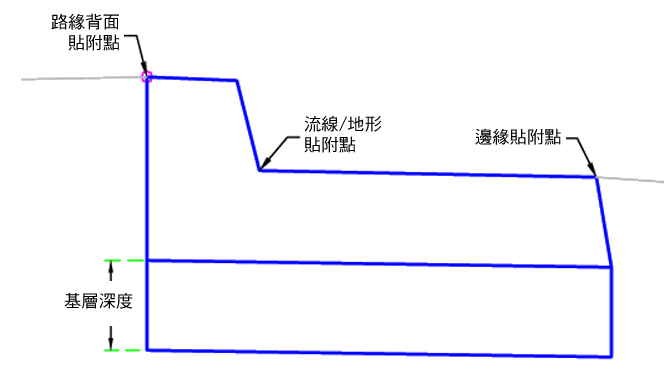

貼附點位於邊溝的凸緣點、路緣背面或路緣正面。

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定在貼附點的右側或左側插入次組合。	左/右	右
路緣類型	指定要使用的路緣。	A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/D1-6/D1-8/C1-6/C1-8/B1-6/B2-6/B3-6/D2-6/C2-6	A1-6
貼附點	指定路緣貼附點。	Lip/BackCurb/Flowline-Surface	10.0 ft 3.0 m
基層深度	凸緣點處的基層深度。如果無基層，則使用零。	正數	0.5 ft 0.150 m

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

無。

無。

無。

根據次組合中儲存的值，插入路緣和邊溝連接。所有標註均為非零的正數值。如果指定基層深度並非為零，則不會插入基層圖層。基層圖層接近於路緣背面的底部。

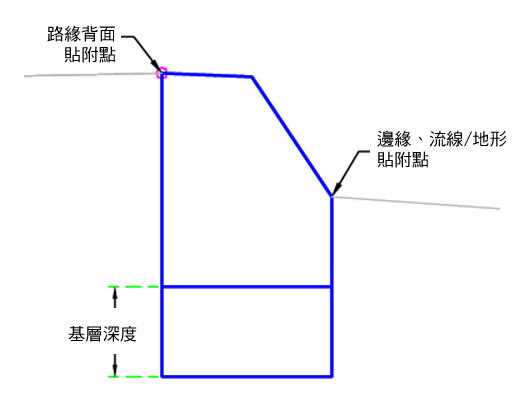

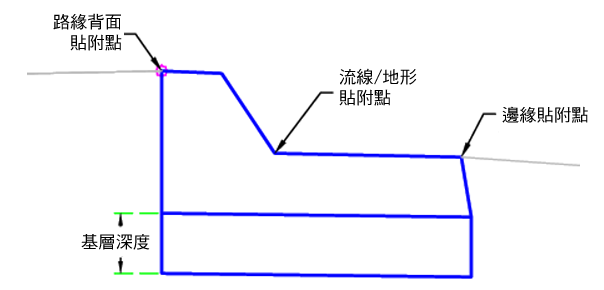

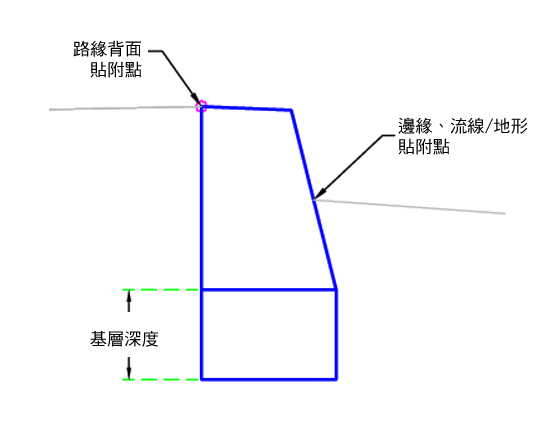

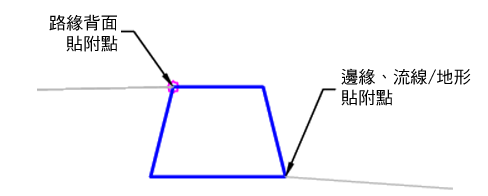

此次組合可建置所選路緣、路緣與邊溝或地形路緣的造型，貼附點位於 (a) 邊溝 (或邊緣) 的內側邊緣、(b) 路緣背面，或 (c) 路緣或邊溝的流線 (或地形)。

在配置模式中，此次組合會根據指定的輸入參數來顯示路緣和邊溝元件。

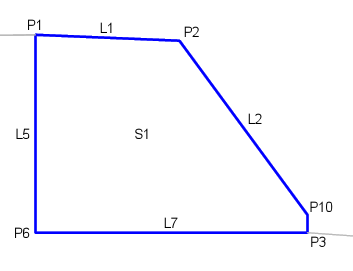

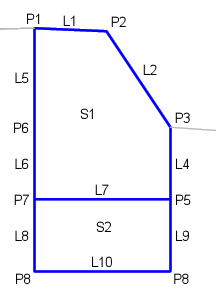

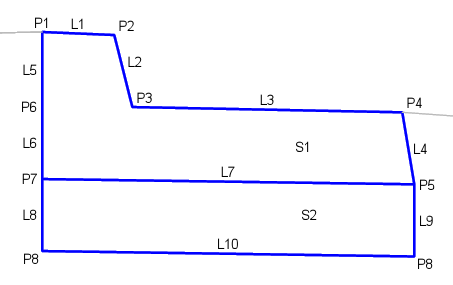

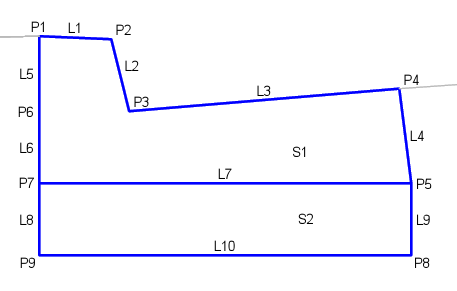

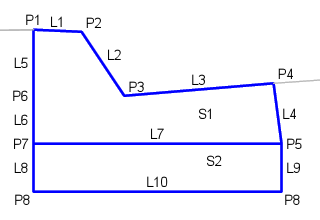

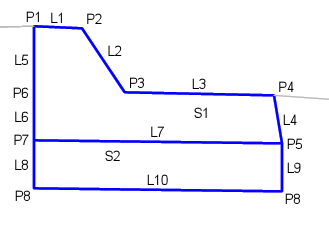

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。
