SidewalkSlopesAndBase

SidewalkSlopesAndBase 次組合會為包括內側及外側林蔭道的混凝土人行道建立連接。

貼附

貼附點位於內側林蔭道的內側邊緣處。通常將 SidewalkSlopesAndBase 次組合貼附到路緣背面或鋪面邊緣。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
內側林蔭道寬度	草地林蔭道內側的寬度。	正數	4 ft 1.2 m
外側林蔭道坡度	外側草地林蔭道的寬度。	正數	0.5 ft 0.15 m
人行道基準深度	人行道下面的基層深度。如果無基層，則使用零。	正數	0.5 ft 0.15 m
內側林蔭道基準深度	內側草地林蔭道的基準深度。	正數	0.5 ft 0.15 m
人行道深度	人行道的深度。	正數	0.333 ft 0.10 m
外側林蔭道坡度	外側林蔭道的百分比坡度。	數字	4 (%)
人行道坡度	車道的百分比坡度。	數字	2 ( % )
內側林蔭道坡度	內側林蔭道的百分比坡度。	數字	4 (%)
外側林蔭道寬度	外側林蔭道的寬度。	正數	2 ft 0.6 m
人行道寬度	人行道的寬度。	正數	5 ft 1.5 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
內側林蔭道寬度	可以用於取代固定的「內側林蔭道寬度」，並將人行道內側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
外側林蔭道高程	可用於取代外側林蔭道坡度，並將外側林蔭道的外側邊緣關聯到縱斷面的高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
外側林蔭道寬度	可以用於透過偏移定線來取代固定的「外側林蔭道寬度」。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
人行道高程	可用於取代人行道坡度，並將人行道的外側邊緣關聯到縱斷面的高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
人行道寬度	可以用於取代固定的人行道寬度，並將人行道外側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
內側林蔭道高程	可以用於取代內側林蔭道坡度，並將行巷道的內側邊緣關聯到縱斷面的高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

從貼附點以指定的坡度向外插入內側草坪、人行道和外側草坪林蔭道連接。透過指定零寬度可以省略草坪。

可以選擇性地透過貼附到偏移定線取得多個元素寬度。此外，橫向坡度可以透過連接到偏移縱斷面得出。

配置模式作業

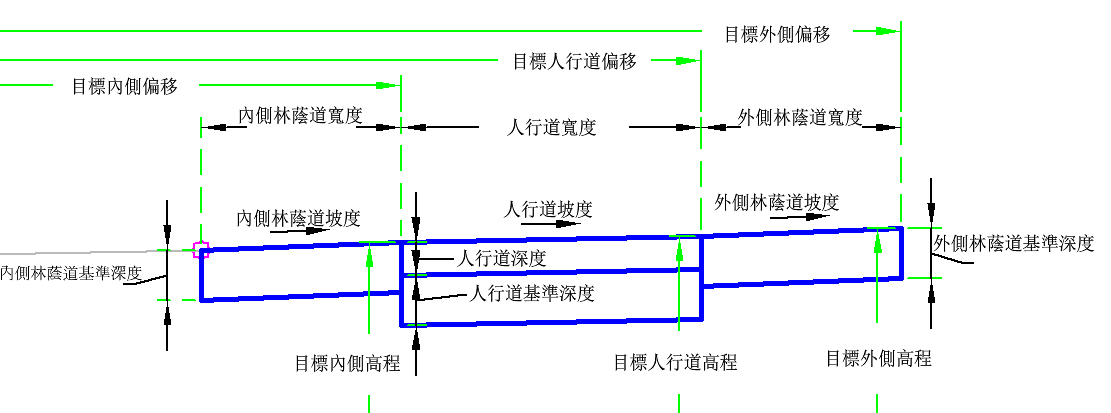

在配置模式中，此次組合將顯示組成林蔭道、人行道和基準的連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	Top
P2	Sidewalk_In，頂部	內側人行道
P3	Sidewalk_Out，頂部	外側人行道
P4	OutsidePointCode，頂部	外側點代碼
P5	Sidewalk_Datum，BottomConcrete	人行道基準，混凝土底部
P6	人行道，BottomConcrete	混凝土底部
P7、P8	Sidewalk_Base	人行道基準
P9、P10	InsideBaseDepth	內側基準深度
P11、P12	OutsideBaseDepth	外側基準深度
L1	Top
L2	頂部，人行道
L3	Top
L5、L6	人行道，基準面
L7	Sidewalk
L8、L10、L13、L14	基準，基準面
L9	Sidewalk_Base	人行道基準
L11	InsideBaseDepth	內側基準深度
L12	InsideBase，基準面	內側基準
L15	OutsideBaseWidth	外側基準寬度
S1	Sidewalk
S2、S3	BasePlanter	基準花盆
S4	Base

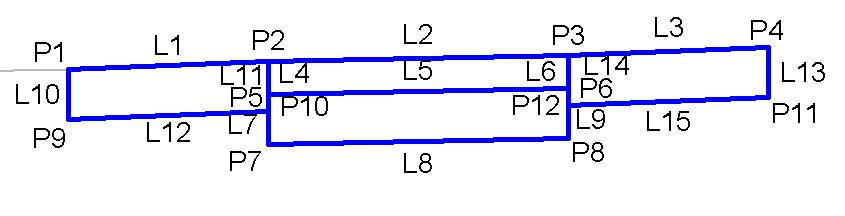

編碼圖
