ClarkCountyRainGardenV 次組合會插入連接，以建立與路緣相鄰的「克拉克郡雨花園 V」。
請確認使用的標註符合您對標準平面圖的解譯。
貼附
貼附點位於內側坡的內側邊緣處。此元件可以貼附到左側，也可以貼附到右側。

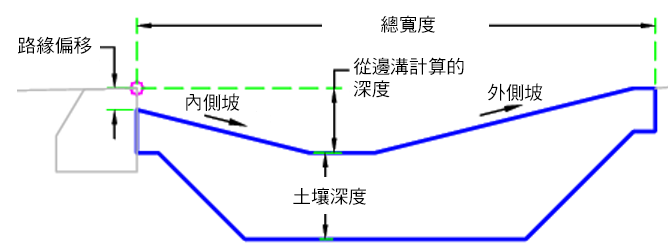

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 總寬度 | 雨花園的總寬度 | 正數 |
12.0 ft 3.6 m |
| 從邊溝計算的深度 | 自相鄰貼附點起算的深度。 | 數字 |
-1.0 ft 0.3 m |
| 土壤深度 | 土壤的深度 | 正數 |
2 ft 0.6 m |
| 路緣偏移 | 自貼附點起始的偏移 | 數字 |
-0.5 ft 0.15 m |
| 內側側坡 | 內側側坡 | 坡度 | -4 ( : 1) |
| 外側側坡 | 外側側坡 | 坡度 | -4 ( : 1) |
執行時間邏輯指定
無。
輸出參數
無。
行為
在貼附點設定初始點。接著會在雨花園中調整輸入的偏移距離。雨花園的深度是根據輸入值所設定。
配置模式作業
在配置模式中，此次組合會根據輸入參數來繪製雨花園。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | RG_Gutter | 雨花園插入點 |
| P2 | RG_Top_In | 雨花園頂部內側 |
| P3 | RG_Top_Out | 雨花園頂部外側 |
| P6 | RG_Btm_Out | 雨花園底部外側 |
| P7 | RG_Btm_In | 雨花園底部內側 |
| L1-L3 | Top、RG_Slope | 雨花園頂部坡度 |
| L5-L7 | Datum | Datum |
| L6 | Datum、RG_Btm | 雨花園底部 |
| S1 | RainGarden | 雨花園 |

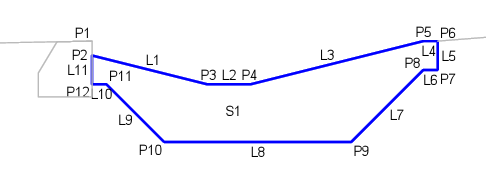

編碼圖
