ShoulderParabolicDaylight 次組合提供路肩與邊坡連接之間垂直交點 (PVI) 處的捨入，以及邊坡連接和目標地形之間圓角捨入。
此外，您也可以選擇定義從原點到 PVI 或從原點向 BVC (垂直曲率的起點) 的路肩寬度標註。

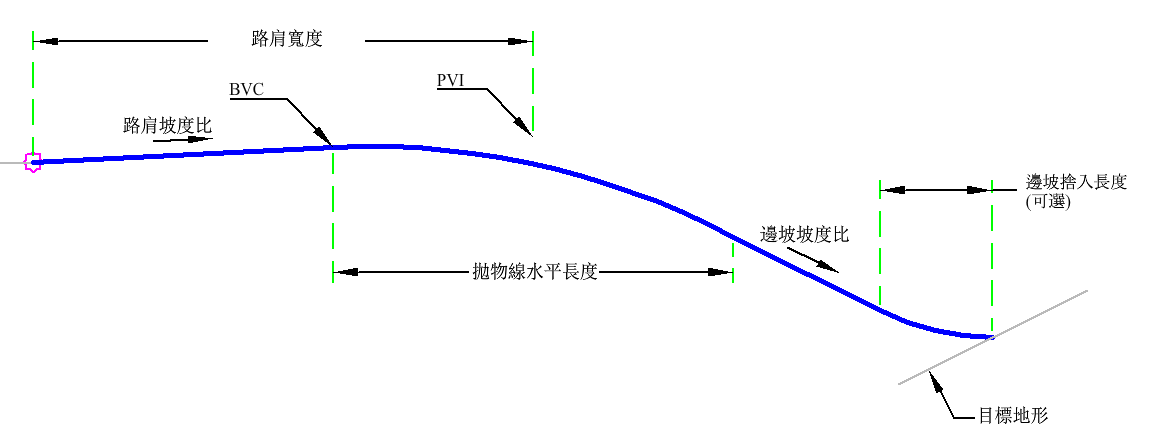

原點到 PVI 的情況：

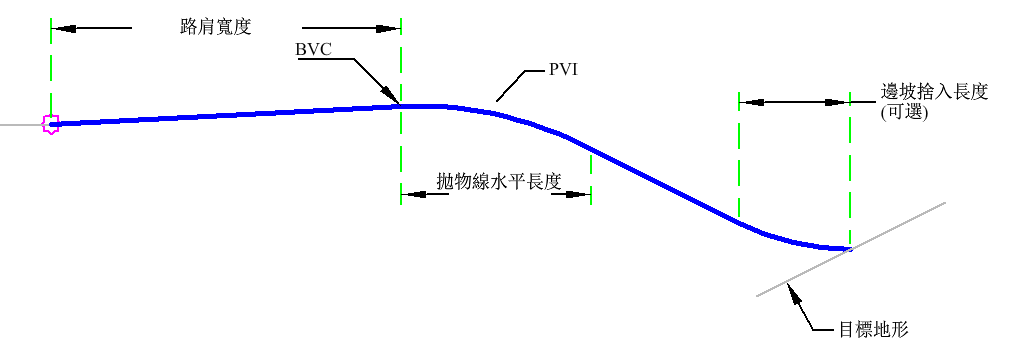

原點到 BVC 的情況：
貼附
貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側。 | 左/右 | 右 |
| 路肩寬度 | 從貼附點到路肩鉸接點的寬度。 | 正數 |
10 ft 3 m |
| 路肩寬度定義 | 從應用點到此位置測量路肩寬度。 | PVI/BVC | PVI |
| 邊坡捨入長度 (可選) | 指定長度的值。 | 正數 |
5 ft 1.5 m |
| 拋物線水平長度 | PVI 或 BVC 處的拋物線長度 。 | 正數 |
8 ft 2.5 m |
| 邊坡坡度 (挖方/填方的 +/-) | 邊坡坡度的 +/- 百分比坡度。 | 數字 | 50 ( % ) |
| 路肩坡度 | 路肩的 +/- 百分比整地。 | 數字 | 5 ( % ) |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 邊坡地形 | 邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合可建置路肩的造型。此次組合可透過使用 PVI 或 BVC 來計算造型。此次組合然後會檢查以確保有足夠的空間用於邊坡捨入。
如果沒有足夠空間用於邊坡捨入，則曲線的長度將調整為提供足夠的長度用於邊坡捨入。
然後會檢查是否拋物線前坡度比和後坡度比是否為相同的值。如果找到相同的坡度比，則會繪製連接。如果它們不相同，則會建立凹陷或凸形拋物線豎曲線。如果適用，將為拋物線豎曲線上的高點或低點加入一個點。
配置模式作業
在配置模式中，此次組合將顯示組成路肩的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P2 - P5 | Top | |
| L1 - L4 | Top |

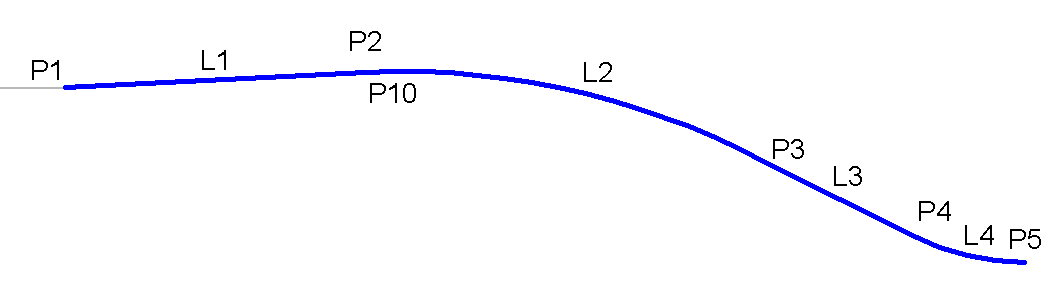

編碼圖
