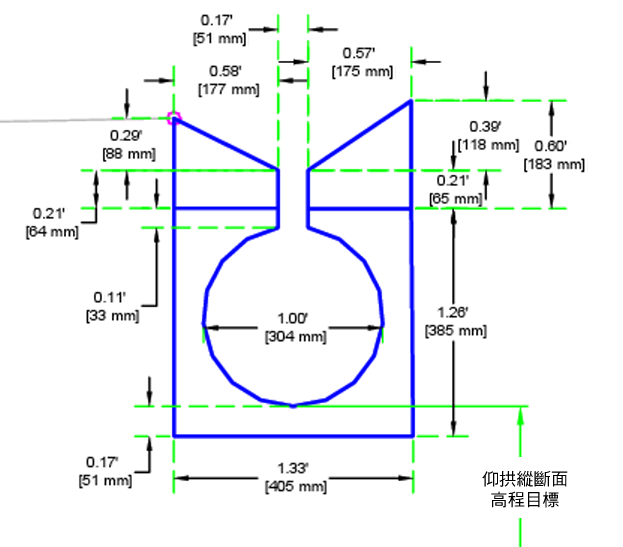

ChannelDrain 次組合會插入點和連接，以沿著車道建立排水渠道來集水。
貼附
貼附點位於排水渠道的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側。 | 左/右 | 右 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| Elevation | 可以用於取代管仰拱。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
在貼附點設定初始點。然後再根據次組合中儲存的值，插入點和連接。
配置模式作業
在配置模式中，此次組合可繪製次組合。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1-P4、P9、P10 | Concrete | 進水口的混凝土轉角 |
| P5、P8 | ConcBottom | 混凝土的底部轉角 |
| P6、P7 | Slurry | 泥漿 |
| P11-P13 | Pipe | 管點 |
| L1、L2 | Concrete、Top | 混凝土頂部 |
| L3、L7、L10、L11 | Concrete | 進水口的混凝土 |
| L5 | Slurry | 管泥漿 |
| L12-L14 | Pipe | 管連接 |
| S1、S2 | Concrete | 進水口混凝土 |
| S3 | Slurry | 管四周的泥漿 |
編碼圖
