桁橋 2

此次組合可建立具有可選半擋牆的雙孔桁橋造型。

此次組合專用於視覺化而非結構設計。

貼附

貼附點位於橋面完工整地地形上左右車道之間的分割線上。橋樑橫斷面建置在左右兩側。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

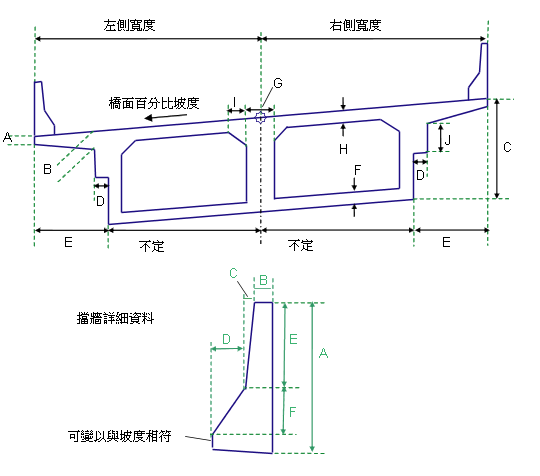

參數	描述	類型	預設
左側車道寬度	橋面左側車道的寬度	正數	5.34 m 17.8 ft
右側車道寬度	橋面右側車道的寬度	正數	5.34 m 17.8 ft
橋面坡度 - 使用超高	指定將超高坡度用於橋面坡度。	選項清單：「否」、「左側的外側車道坡度」、「左側的內側車道坡度」	左側外側車道坡度
預設橋面坡度	指定橋面的預設坡度	正數	2.0%
包含擋牆 省略擋牆	包含或省略橋面每一側的擋牆。	包含/省略	包含
標註 A	邊緣處的橋面厚度	正數	0.200 m 0.667 ft
標註 B	凸緣處的橋面厚度	正數	0.300 m 1.0 ft
標註 C	從完工整地地形到拱腹底部的總深度	正數	1.8 m 6.0 ft
標註 D	台階寬度	正數	0.150 m 0.5 ft
標註 E	總凸緣寬度	正數	1.425 m 4.75 ft
標註 F	底部桁橋厚度	正數	0.170 m 0.5625 ft
標註 G	中心桁橋厚度	正數	0.250 m 0.833 ft
標註 H	頂部桁橋厚度	正數	0.210 m 0.7 ft
標註 I	內側桁橋的頂部角點之間的寬度	正數	0.300 m 1.0 ft
標註 J	台階高度	正數	0.600 m 2.0 ft
擋牆 A (公釐或英吋)	中央中心處的擋牆高度	正數	810 mm 32 in
擋牆 B (公釐或英吋)	如圖所示	正數	131 mm 4.5 in
擋牆 C (公釐或英吋)	如圖所示	正數	59 mm 2 in
擋牆 D (公釐或英吋)	如圖所示	正數	125 mm 5 in
擋牆 E (公釐或英吋)	如圖所示	正數	557 mm 22 in
擋牆 F (公釐或英吋)	如圖所示	正數	178 mm 7 in

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
左側寬度	可以用於取代固定的「左側寬度」，並將橋面左側邊緣與偏移關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
右側寬度	可用於取代固定的右側寬度，並將右側橋面邊緣關聯到廊道上每個樁號處的偏移定線。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選

輸出參數

參數	描述	類型
超高旋轉軸	指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。 若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。	靜態 (描述)

行為

此次組合可根據指定的輸入參數值建置橋面和下部結構的連接。如果將 LI 或 LO 選項用於橋面，則在整個橋樑寬度中左側超高坡度保持不變。

如果「包含擋牆」為 True，則將在左側和右側橋面邊緣加入單面紐澤西擋牆橫斷面。擋牆底部的坡度將調整，以與橋面坡度相符。

配置模式作業

在配置模式中，此次組合可依輸入參數值指定的那樣繪製橋樑結構和擋牆。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1、P3	EBD	橋面邊緣
P2	Crown_Deck	橋面上的路拱點
L1	Deck, Top
	Bridge	所有外側橋樑地基連接
	Girder	所有內側橋樑地基連接
所有擋牆連接	Barrier
S1	Bridge
S2、S3	Barrier

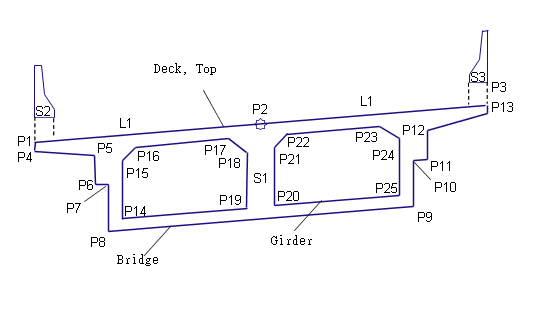

編碼圖
