CurbEmbPipe 次組合會插入流線處嵌入管的混凝土路緣的連接。平台可能會放置在路緣和邊溝後。
貼附
貼附點位於邊溝的凸緣點處。

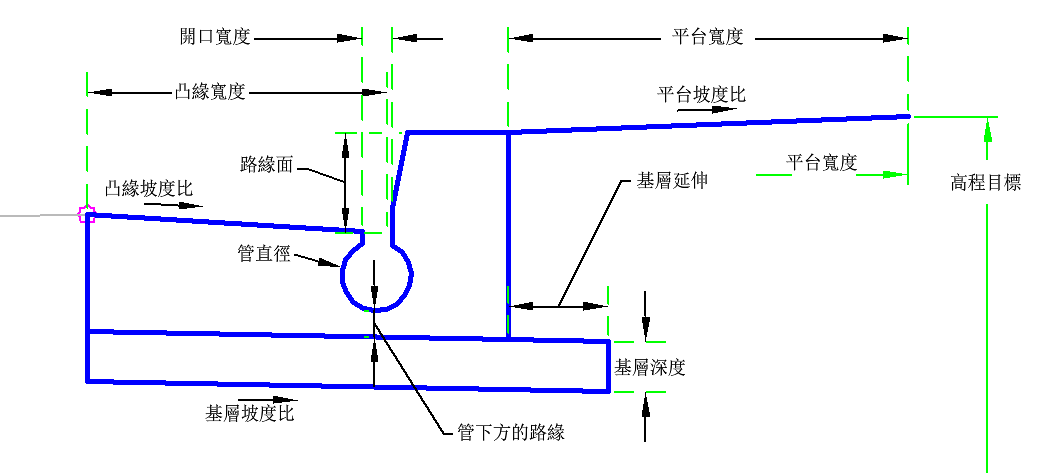

輸入參數
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定在貼附點的右側或左側插入次組合。 | 左/右 |
右 |
|
凸緣寬度 |
從邊溝凸緣到流線的寬度。 | 正數 |
1.5 ft 0.5 m |
|
凸緣坡度比 |
邊溝的百分比坡度。 | 數字 |
6 (%) |
|
基層延伸 |
基層圖層超出路緣的寬度。 | 數字 |
0.5 ft 0.150 m |
|
路緣面 |
從流線到路緣頂部的高度。 | 數字 |
0.5 ft 0.150 m |
|
管下方的路緣 |
管底部到管反轉下方的路緣底部的深度。 | 正數 |
0.25 ft 0.08m |
|
基層深度 |
貼附點處的基層圖層深度 (零表示忽略)。 | 數值 (非負數) |
0.25 ft 0.08m |
|
基層坡度 |
基層的百分比坡度。 | 數字 |
2 (%) |
|
管直徑 |
排水管直徑。 | 正數 |
0.33 ft 0.1 m |
|
開口寬度 |
管的開口寬度。 | 正數 |
0.25 ft 0.08m |
|
平台寬度 |
平台的寬度。 | 正數 |
4 ft 1.2 m |
|
平台坡度比 |
平台的百分比坡度。正坡度表示從貼附點向上。 | 數字 |
4 (%) |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
平台寬度目標 |
可用於將平台的水平位置設定在路緣後面。 | 可選 |
|
平台高程目標 |
可用於將平台的垂直位置設定在路緣後面。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合可建置流線下面帶一條管的簡單路緣和邊溝的造型。平台可能會放置在路緣和邊溝後。
配置模式作業
在配置模式中，此次組合會顯示路緣和邊溝以及平台。

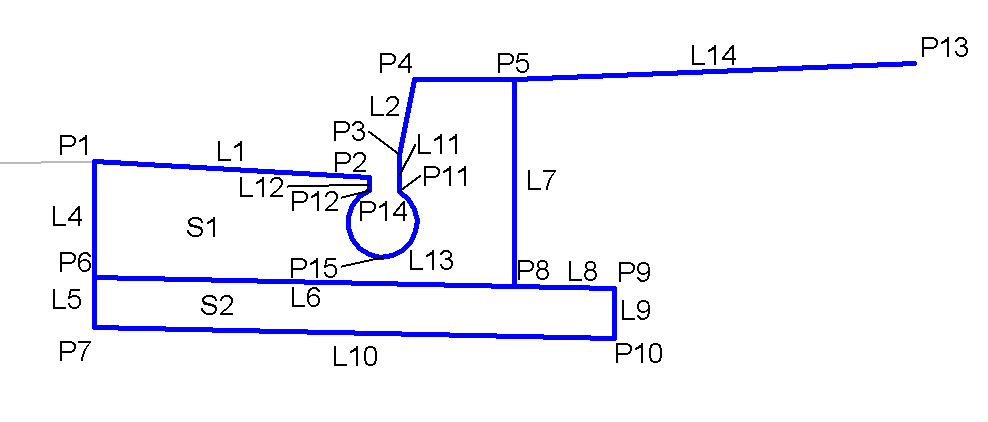

點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 凸緣，頂部 | 邊溝凸緣 |
| P2 | Flowline_Gutter，頂部 | 邊溝流線 |
| P3 | Top | |
| P4 | FaceCurb，頂部 | 路緣頂面 |
| P5 | BackCurb，頂部 | 路緣背面 |
| P6 | CurbDepth | 凸緣處的路緣深度 |
| P7 | SubbaseDepth | 凸緣下方的基準深度 |
| P8 | CurbBackBottom | 位於路緣背面的路緣的底部點 |
| P9 | SubbaseExtension | 底部延伸的頂部 |
| P10 | SubbaseDepth，基準面 | 基準延伸的底部 |
| P11 - P12 | 管 | 流線處的管頂部 |
| P13 | CG_Terrace，頂部 | 平台終點 |
| P14 | PipeCenter | 管的中心 |
| P15 | Pipe_Invert | 管的反轉 |
| L1 | 頂部、凸緣、路緣 | 完工整地地形上的凸緣路緣連接 |
| L2 | 頂部，路緣，CurbFace | 完工整地地形上的路緣面連接 |
| L3 | 頂部，路緣，TopCurb | 完工整地地形上的路緣連接的頂部 |
| L4 | CurbDepth | 在貼附點處的路緣深度 |
| L5 | SubbaseDepth | 貼附點下方的基準深度 |
| L6 | Datum | |
| L7 | 路緣高度 | 完工整地地形上的路緣高度連接 |
| L8 | SubbaseExtension | 路緣後面的基層延伸 |
| L9 | SubbaseDepth，基準面 | 基層的深度 |
| L10 | 基準面，基層，CurbSub | 基層底部 |
| L11 - L12 | PipeEntrance | 從流線到管開口的頂部 |
| L13 | 管 | 管的造型 |
| L14 | 頂部，平台 | 平台頂部 |
| S1 | Curb | |
| S2 | Subbase |
編碼圖
