ShoulderIntersectRight 次組合會根據路肩坡度和路基坡度建立一個延伸至邊坡點的路肩。它僅在右側操作。
貼附
貼附點位於右側鋪路路肩的內側邊緣，通常位於基準線右側的外側車道邊緣。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 頂部內側點代碼 | 要指定給頂部內側點的一系列代碼。 | 以逗號分隔的字串 | P1 |
| 底部內側點代碼 | 要指定給底部內側點的一系列代碼。 | 以逗號分隔的字串 | P2 |
| 外側點代碼 | 要指定給外側點的一系列代碼。 | 以逗號分隔的字串 | P3 |
| 頂部連接代碼 | 要指定給頂部連接的一系列代碼。 | 以逗號分隔的字串 | L2 |
| 底部連接代碼 | 要指定給底部連接的一系列代碼。 | 以逗號分隔的字串 | L3 |
| 連接代碼的深度 | 要指定給深度連接的一系列代碼。 | 以逗號分隔的字串 | L1 |
| Depth | 貼附點下方的路肩深度。 | 正數 |
1.5 ft 0.45 m |
| 路基坡度比 | 路基的百分比坡度 | 數字 | -4 ( % ) |
| 路肩坡度 | 路肩的坡度。 | 正數 | 4 ( : 1) |
| 材料代碼 | 要指定給材料造型的一系列代碼。 | 以逗號分隔的字串 | 基層 |
| Superelevation | 指定以使用超高坡度。 | 選項清單 | RightOutsideShoulder |
目標參數
無。
執行時間邏輯指定
無。
輸出參數
無。
行為

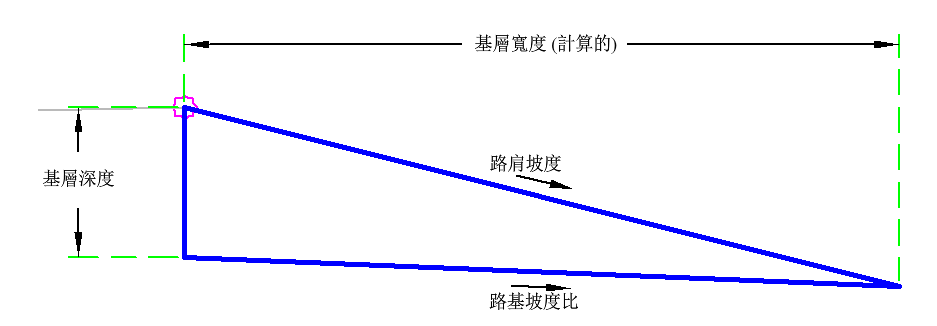

插入指定路肩深度、路肩坡度和路肩路基的路肩。會計算路肩坡度和路肩路基相交處的寬度。然後計算點、連接和造型。
配置模式作業
在配置模式中，此次組合將顯示組成路肩的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 鉸接，TopInsidePCode，頂部 | 頂部內側點代碼 |
| P2 | BottomInsidePCode | 底部內側點代碼 |
| P3 | Daylight_Sub，OutsidePCode，頂部 | 邊坡路基，外側點代碼 |
| L1 | DepthLinkCode | 連接代碼的深度 |
| L2 | 頂部，TopLinkCode | 頂部連接代碼 |
| L3 | 基準面，BottomLinkCode | 底部連接代碼 |
| S1 | MaterialCode | 材料代碼 |

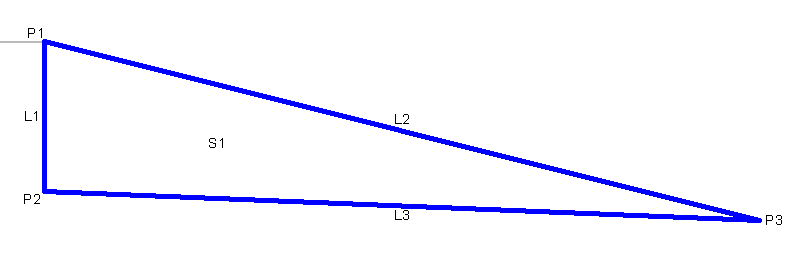

編碼圖
