PipeTrenchMultipleLayers 次組合具有溝渠內的單一管和一層包住管的材料。
此次組合可以對基礎基準、管區域和粒狀回填進行體積計算。以基礎正上方的一層材料包封管。管的中心將具有設計縱斷面。粒狀回填剖面的深度不同；其他則為常數。所有深度、寬度和直徑將會因不同溝渠而變化。溝渠深度會沿定線而有所不同，因為它是從溝渠底部測量至目標地形。
貼附
依預設，貼附點位於管的中心。

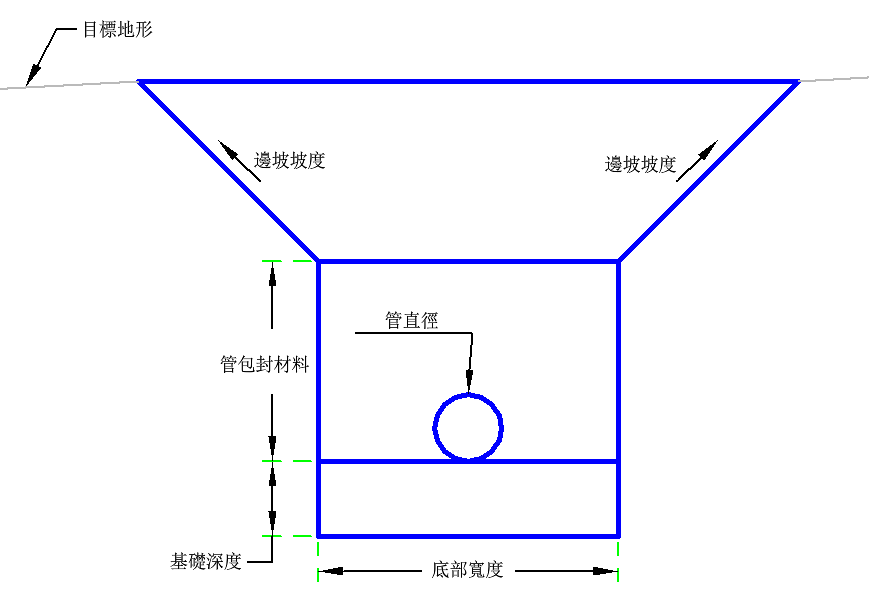

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 底部寬度 | 管溝渠的底部寬度。 | 正數 |
3 ft 1 m |
| 管直徑 | 管直徑。 | 正數 |
0.667 ft 0.2 m |
| 基礎深度 | 管反轉下管基礎的深度。 | 正數 |
0.75 ft 0.2 m |
| 管包封材料深度 | 管反轉上管基礎的深度。 | 正數 |
2 ft 0.6 m |
| 目標地形坡度 | 溝渠側坡的 X : 1 坡度 | 正數 |
1 (: 1) |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 邊坡地形 | 邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 | 必需 |
執行時間邏輯指定
無。
輸出參數
無。
行為
溝渠底部的高程計算方法為縱斷面坡線高程減去半管直徑加上基礎深度。依據於該高程的貼附點偏移處對稱放置水平溝渠底部連接。管包封材料深度用來留給管周圍的材料。側坡度向上延伸到既有地形。將在溝渠底部上方指定深度處放置水平基礎連接。
配置模式作業
在配置模式中，此次組合可繪製溝渠。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | PipeBottom | 管底部 |
| P2 | BeddingBottomCenter | 基礎底部的中心 |
| P3 | PipeBackfillBottom_In | 內部管回填底部 |
| P4 | PipeBeddingBottom_In | 內部管基礎底部 |
| P6 | PipeBeddingBottom，基準面 | 管基礎底部 |
| P7 | PipeBackfillBottom_Out | 外管回填底部 |
| P8 | PipeCenter | 管的中心 |
| P11 | 管 | |
| P12 | PipeTop | 管的頂部 |
| P13 | 管 | |
| P15 | TopBackfill_In | 回填的頂部內側 |
| P16 | TopBackfill_Out | 回填的頂部外側 |
| P17 | 鉸接，頂部 | |
| P18 | Top | |
| L1、L5 | PipeBackfillBottom | 管回填底部 |
| L2、L4 | PipeBedding | 管基礎 |
| L3 | PipeBeddingBottom，基準面 | 管基礎底部 |
| L6 - L7 | 管 | |
| L8 - L9 | Backfill | |
| L10 | TopBackfill | 回填頂部 |
| L11 | TrenchSlopeInner | 內側溝渠坡度 |
| L12 | TrenchSlopeOuter | 外側溝渠坡度 |
| L13 | TrenchTop，頂部 | 溝渠的頂部 |
| S1 | PipeBedding | 管基礎 |
| S2 | PipeBackfillMaterial | 管回填材料 |
| S3 | TrenchMaterial | 溝渠材料 |

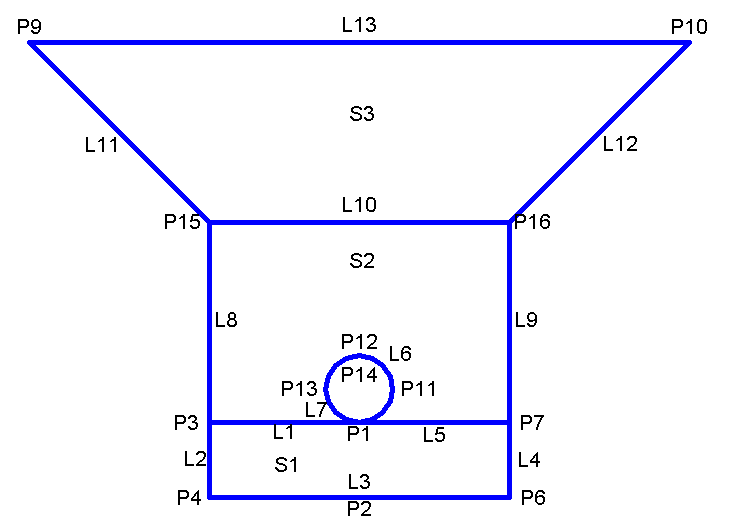

編碼圖
