GabionWall

GabionWall 次組合會建立「蛇籠」。「蛇籠」是以「Caltrans 標準平面圖 D100A」為基礎。

請確認使用的標註符合您對標準平面圖的解譯。

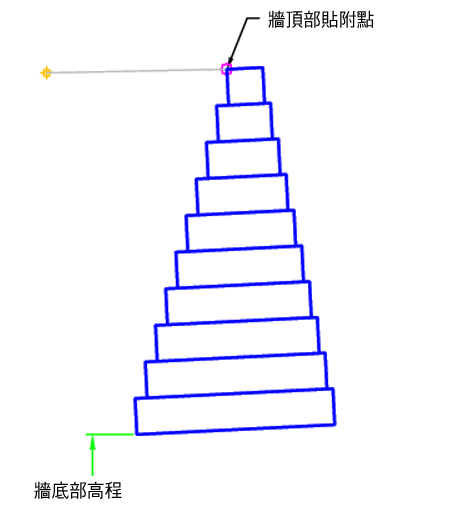

情況：貼附於牆頂部

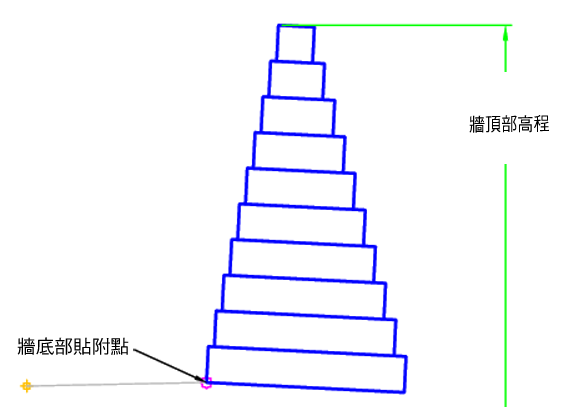

情況：貼附於牆底部

貼附

貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
梯狀偏移距離	蛇籠的面偏移距離	正數	0.5 ft 0.15 m
加高	牆上加土	是/否	否
蛇籠坡度比	蛇籠的坡度比	數字	5 (%)
貼附處	牆上的貼附處	TopOfWall/BottomOfWall	牆底部

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
牆頂部高程	可在貼附點設為牆底部時，用於設定牆頂部高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	貼附點為「牆底部」時，此為必要項目
牆底部高程	可在貼附點設為牆頂部時，用於設定牆底部高程。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	貼附點為「牆頂部」時，此為必要項目

執行時間邏輯指定

根據蛇籠的目前圖層和高度，在次組合中設定蛇籠圖層的標註。

輸出參數

無。

行為

在貼附點設定初始鉸接點。接著會從貼附點以及牆頂部或牆底部縱斷面，計算蛇籠的高度。蛇籠圖層的最大數目為 10，且會分割為 3 ft (1 m) 圖層。蛇籠高度會捨入為偶數圖層。

接著再根據輸入參數建置每個蛇籠圖層。

配置模式作業

在配置模式中，此次組合可繪製最多 10 個蛇籠圖層。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1-PX	Gabion	蛇籠 點、套用至所有點
L1、L5	Datum	針對每個圖層重覆使用
L3、L6	Top	針對每個圖層重覆使用
SX	GabionX	X 會改為目前的蛇籠圖層

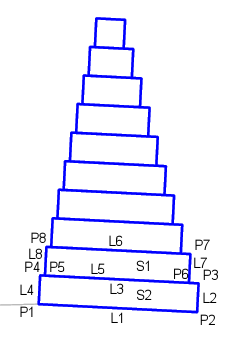

編碼圖

在下圖中會標示前兩個蛇籠圖層。其他蛇籠圖層則彼此類似。
