SoundWall 次組合會根據「Caltrans 標準平面圖 B15-1」，插入連接和造型以建立音牆。
請確認使用的標註符合您對標準平面圖的解譯。

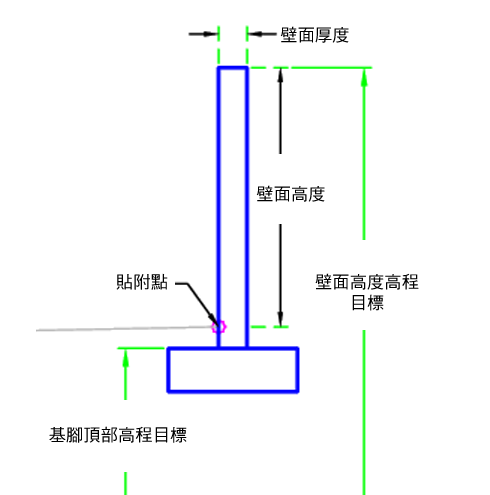

漫流基腳：

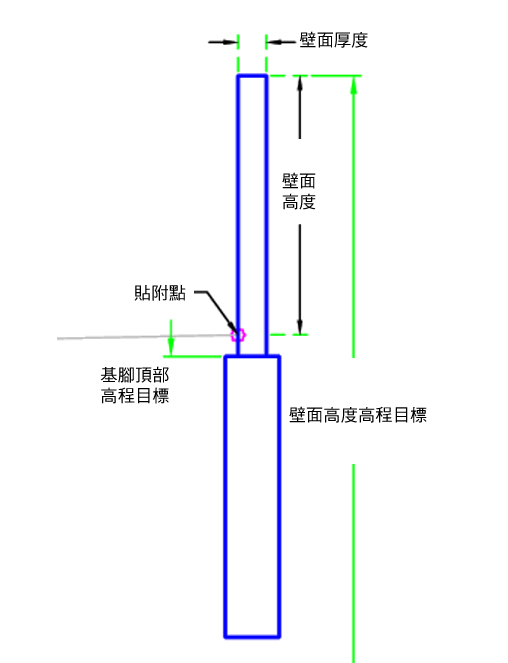

溝渠基腳：
貼附
貼附點位於音牆的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 基腳造型 | 使用的基腳造型 | 漫流基腳/溝渠基腳 | 溝渠基腳 |
| 基腳情況 | 基腳情況 | 情況 1/情況 2 | 第二種情況 |
| 壁面高度 | 貼附點以上的壁面高度 | 正數 |
6 ft 2 m |
| 壁面厚度 | 壁面厚度 | 數字 |
0.66 ft 0.20 m |
| 土壤強度 | 土壤的強度 | 土壤 25/土壤 30/土壤 35 | 土壤 30 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 壁面高度 | 可以用於取代壁面高度，並將牆頂部高程連接至縱斷面高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 基腳頂部 | 可以用於取代基腳頂部，並將基腳頂部高程連接至縱斷面高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
執行時間邏輯指定
根據輸入參數，在次組合中找到音牆基腳的標註。
輸出參數
無。
行為
在貼附點設定初始點。基腳的標註是由輸入參數來決定。建置壁面點、連接和造型，然後再建置基腳。
配置模式作業
在配置模式中，此次組合可根據輸入參數繪製音牆。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1、P4 | W_Hinge | 牆鉸接點 |
| P2 | W_Front | 牆正面 |
| P3 | W_Back | 牆背面 |
| P7 | W_Outside | 外側轉角基腳 |
| P10 | W_Inside | 內側轉角基腳 |
| L1-L3 | Top、Wall | 牆頂部 |
| L4 - L5 | Wall | 牆表面 |
| L9 | Footing_Bottom | |
| S1 | Wall | |
| S2 | Footing |
編碼圖
漫流基腳：

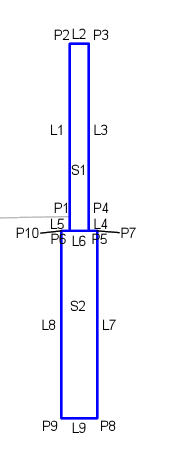

溝渠基腳：
