CaltransB3RetainingWall

CaltransB3RetainingWall 次組合會根據「Caltrans 標準平面圖 B3-3 擋土牆」，插入連接以建立擋土牆。

請確認使用的標註符合您對標準平面圖的解譯。

情況 1：擋土牆背面的貼附點

情況 2：壁面的貼附點

貼附

在擋土牆背面或正面設定貼附。

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
牆連接代碼	套用至用以組成壁面的連接的代碼。	文字	Wall
壁面點代碼	套用至用以組成壁面的各點的代碼。	文字	Wall
基腳點代碼	套用至用以組成基腳組成點的代碼。	文字	Footing
基腳連接代碼	套用至用以組成基腳的連接的代碼。	文字	Footing
最小基腳覆蓋層	對於「背面」面向，若未設定「面高程」高程目標，此參處會決定基腳上方的高度。	正數	1.5 ft 0.45 m
貼附點	指定貼附點位於擋土牆正面或背面。	正面/背面	背面

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
壁面高度	用於控制建置擋土牆所用的高度標註。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	必需
基腳頂部	可以用於控制基腳頂部高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	必需
牆頂部	可在「貼附點」為「正面」時，用於取代牆頂部高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
面高程	可在「貼附點」為「背面」時，用於控制壁面處的高程點。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

擋土牆標註是由「B-3 擋土牆」的「Caltrans 標準平面圖」值所導出。

無。

在貼附點設定初始鉸接點。

勾選「壁面高度」縱斷面以查看其是否存在。如果此縱斷面不存在，則會顯示錯誤訊息。若找不到「壁面高度縱斷面」，則會假定為 1 ft (0.3 m) 壁面的標註。將「壁面高度縱斷面」設為高程的截短值。

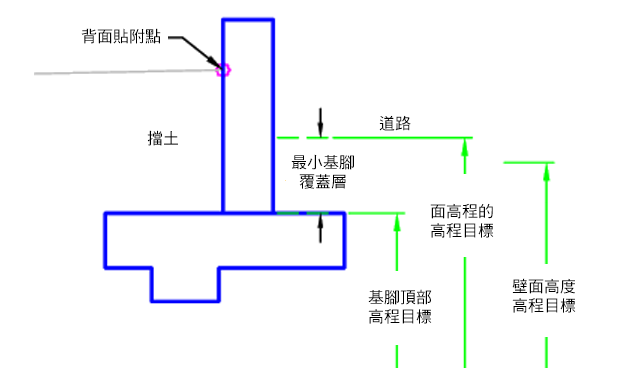

情況 1：擋土牆背面的貼附點

如果已設定「面高程」目標，則會使用高程。如果未設定「面高程」，則會使用「基腳頂部」外加最小基腳覆蓋層。基腳頂部目標高程用於確定擋土牆的實際高度。基腳建置根據「壁面高度目標」使用標準平面圖的標註。

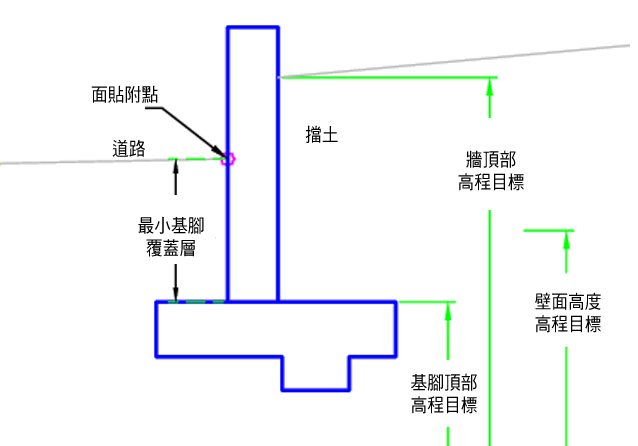

情況 2：壁面的貼附點

根據「壁面頂部目標」執行牆頂部的計算作業。基腳高程是以「基腳頂部目標」為基礎。如果找不到「基腳頂部目標」，則會使用低於「貼附點」的「最小基腳」覆蓋層。基腳建置根據「壁面高度目標」使用標準平面圖的標註。

在配置模式中，此次組合會根據 1 ft (0.3 m) 的壁面高度來繪製擋土牆。

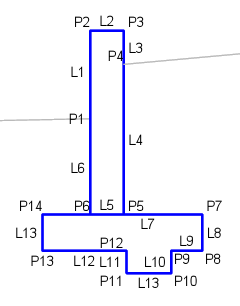

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

情況 1：擋土牆背面的貼附點

情況 2：壁面的貼附點
