ReinforcedConcreteCribWall 次組合會根據「Caltrans 標準平面圖 C7A」，插入連接以建立「強化混凝土疊木牆」。
請確認使用的標註符合您對標準平面圖的解譯。

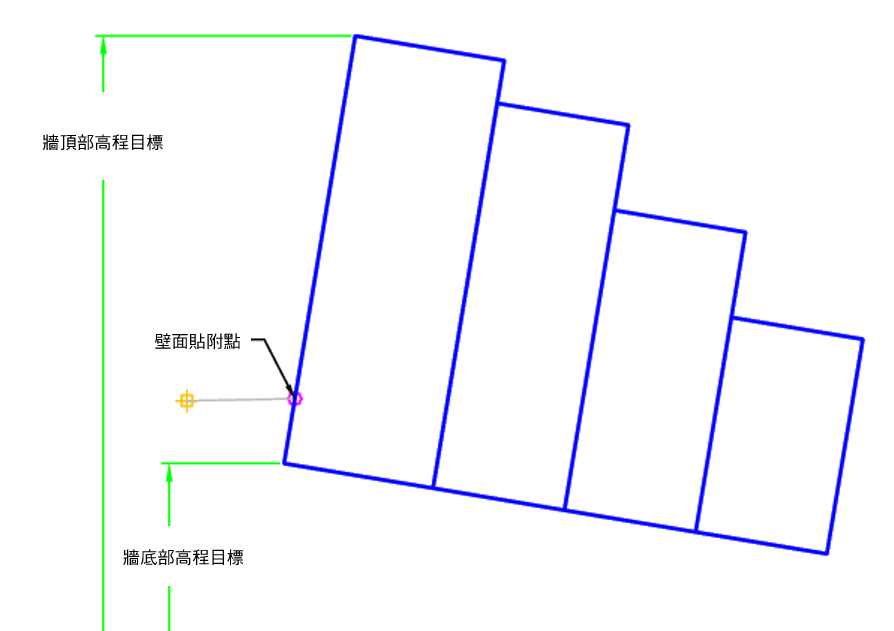

情況：牆正面

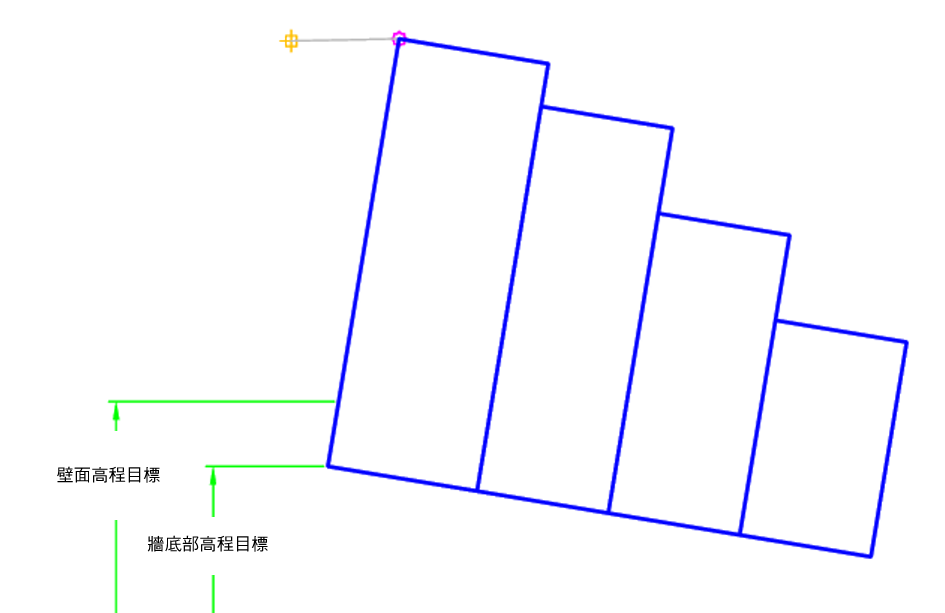

情況：牆頂部
貼附
貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 牆斜面 | 牆斜面 | 垂直/B 1:6/B 1:4 | B 1:6 |
| 負載情況 | 負載情況 | 平坦/路堤 | 平直 |
| 牆類型 | 牆類型 | 類型 A/類型 B/類型 C | 類型 C |
| 貼附點 | 貼附點 | 牆頂部/牆正面 | 牆正面 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 牆底部 | 可以用於設定牆底部高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
| 牆正面 | 可以用於設定牆正面高程點。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 (貼附點 = 牆頂部) |
| 牆頂部 | 可以用於設定牆頂部高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 (貼附點 = 牆正面) |
執行時間邏輯指定
自「Caltrans 標準平面圖 C7A」的輸入參數和儲存值，設定牆的標註。
輸出參數
無。
行為
在貼附點設定初始鉸接點。然後再根據輸入參數，依執行時間邏輯指定來設定強的標註。接著再建置造型。
配置模式作業
在配置模式中，此次組合會根據輸入參數來繪製強化混凝土疊木牆。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | WallFace | 牆正面 |
| P2-P9 | Top | |
| P10-P14 | Bottom | |
| L1、L9-L12 | Top | |
| L13-L16 | Datum | |
| S1-S4 | Concrete |

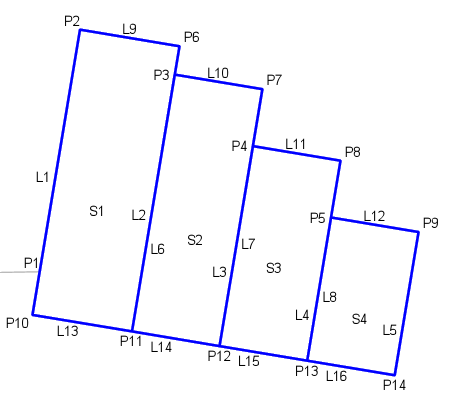

編碼圖
