溝渠

此次組合可插入具有使用者定義的水平和垂直控制參數的平底溝渠或 V 形溝渠。

此次組合還可以包括可選襯套材料。

貼附

貼附點位於第一個連接的內側邊緣上。第一個連接將是溝渠的內側緩衝連接，如果內側緩衝寬度為零，則為溝渠的前坡連接。此連接通常會連接至路肩的外側邊緣。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要在哪一側插入次組合	左/右	右
包括溝渠	指定在挖方和填方、僅填方或僅挖方情況下使用溝渠	選取清單：a)「挖方/填方」、b)「挖方」、c)「填方」	挖方/填方
溝渠寬度	溝渠底部的寬度。使用零表示 V 形溝渠。	正數	1 m 3 ft
溝渠深度	溝渠的深度	正數	1 m 3 ft
前坡坡度	溝渠正面連接的坡度 (x : 1)。永遠向下插入此連接。	正數	4 ( : 1)
前坡緩衝寬度	允許在前坡之前放置緩衝 (零表示忽略)	正數	1 m 3 ft
前坡緩衝坡度	前坡緩衝的坡度	正數	-6 (:1)
後坡坡度	溝渠後連接的坡度 (x : 1)。永遠向上插入此連接。	正數	4 ( : 1)
後坡緩衝	允許在後坡之後放置緩衝 (零表示忽略)	正數	1 m 3 ft
後坡緩衝坡度	後坡緩衝的坡度	正數	6 (:1)
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」或「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於側坡測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於側坡測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於側坡測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
溝渠內側邊緣定線	可以用於取代前坡緩衝的固定寬度。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。	可選
溝渠外側邊緣定線	可以用於取代後坡緩衝的固定寬度。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。	可選
溝渠底部縱斷面	可以用於取代固定的前坡寬度和後坡寬度。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
目標地形	用於確定溝渠是處於挖方情況還是處於填方條件的地形。以下物件類型可以用作指定此地形的目標：地形。	可選

輸出參數

無。

行為

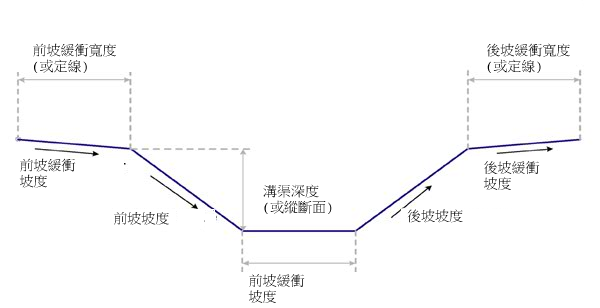

此次組合將插入具有可選前坡緩衝和後坡緩衝的簡單溝渠造型 (平底溝渠或 V 形溝渠)。內側溝渠邊緣的位置可以透過固定的寬度或可選定線來指定。溝渠深度可以透過固定的高度來指定，或通過指定縱斷面來控制深度。挖方/填方測試點為 P3。根據「包括溝渠」輸入參數，僅會將溝渠放置在挖方和/或填方中。

註:

在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。

配置模式作業

在配置模式中，此次組合可顯示組成溝渠的具有使用者輸入時所設定之參數的所有連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	代碼	描述
P2	Hinge
P3	Ditch_In	溝渠的內側底部
P4	Ditch_Out	溝渠的外側底部
P5	Hinge
L1～L5	Top Datum
L2、L4	Slope_Link
L3	Ditch	溝渠底部

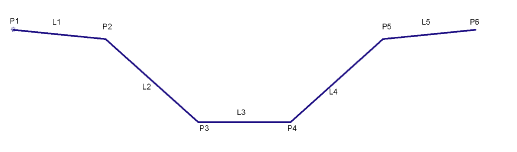

編碼圖
