台階邊坡

貼附

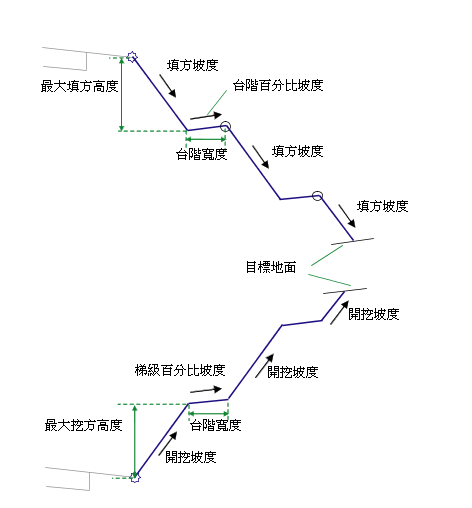

貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
開挖坡度	開挖邊坡的坡度	正數	2 ( : 1)
最大挖方高度	在無台階式的情況下允許的挖方邊坡連接的最大高度	數字	3.0 m 10.0 ft
填方坡度	填方邊坡的坡度	正數	2 ( : 1)
最大填方高度	在無台階式的情況下允許的填方邊坡連接的最大高度	正數	3.0 m 10.0 ft
台階寬度	台階的寬度	正數	1.5 m 5.0 ft
台階百分比坡度	台階的正/負百分比坡度。正坡度在遞增偏移方向上向上	數字	2 (%)
捨入選項	指定在集水點處捨入邊坡連接	字串	無
捨入方式	指定捨入所使用的參數	字串	長度
捨入參數	指定長度或半徑的值	正數	1.500 ft
捨入嵌合	指定捨入連接 (最多 10 個連接) 上間斷點的數目	正數	6
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

輸出參數

參數	描述	類型
邊坡偏移	邊坡點的偏移	數字
邊坡高程	邊坡點的高程	數字

行為

在貼附點設定初始鉸接點。根據目標地形檢查鉸接點高程，以確定橫斷面是位於挖方情況還是填方條件中。使用指定的「開挖坡度」或「填方坡度」計算目標地形的截斷點。如果截斷點的高度超過最大高度，將插入具有最大高度的連接並加入台階連接。將鉸接點重置為台階的外側邊緣並重複此過程，直到邊坡連接不再超過最大高度。

如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。

如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。

註:

在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。

配置模式作業

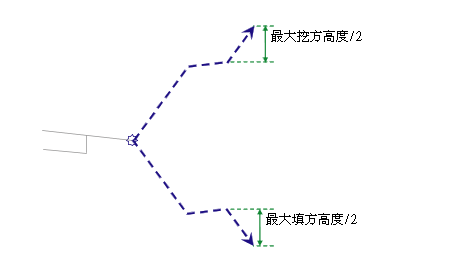

在配置模式中，此次組合可依初始開挖坡度和填方坡度的最大高度繪製初始開挖坡度和填方坡度，然後繪製一個台階，最後繪製高度為最大高度一半的開挖邊坡坡度和填方邊坡坡度。邊坡連接終止於向外指向的箭頭。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

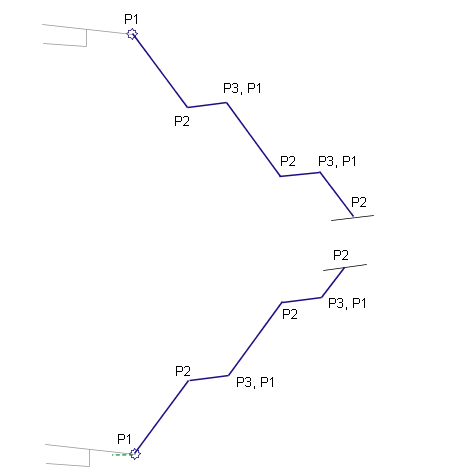

點、連接或造型	字碼	描述
P1	Hinge Hinge_Cut 或 Hinge_Fill	用於挖方或填方條件的鉸接點。此僅適用於實際邊坡連接的內側邊緣。
P2	Daylight Daylight_Cut 或 Daylight_Fill	邊坡點和用於挖方或填方條件的邊坡點。此僅適用於實際的邊坡點。
P2	Bench_In	台階的內側邊緣
P3	Bench_Out	台階的外側邊緣
所有連接	Top Datum
最終邊坡連接	Top Datum Daylight Daylight_Cut	挖方橫斷面的邊坡連接
最終邊坡連接	Top Datum Daylight Daylight_Fill	填方橫斷面的邊坡連接
