此次組合可讓您選取既有地形和岩石地形作為目標。
根據位置 (上方或下方)，邊坡將使用不同的坡度和溝渠解決方案。在填方和非岩石挖方情況下，此次組合的行為將與基本側坡挖方溝渠次組合的行為相同。
貼附
對於挖方情況，貼附點位於溝渠前坡的內側邊緣上；對於填方條件，貼附點位於邊坡連接的內側邊緣上。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 邊坡連接 | 包括或忽略邊坡連接 | 包含/省略 | 包含 |
| 開挖坡度 | 非岩石挖方的邊坡連接坡度 | 正數 | 2 ( : 1) |
| 填方坡度 | 填方邊坡連接的坡度 | 正數 | 4 ( : 1) |
| 前坡坡度 | 溝渠前坡連接的坡度 (僅限於挖方) | 正數 | 4 ( : 1) |
| 溝渠深度 | 溝渠的深度 | 正數 |
1.2 m 4.0 ft |
| 底部寬度 | 溝渠的底部寬度 (零表示 V 形溝渠) | 正數 |
0.6 m 2.0 ft |
| 後坡坡度 | 溝渠後坡連接的坡度 (僅限於挖方) | 正數 | 4 : 1 |
| 後坡寬度 | 溝渠後坡連接的寬度 (僅限於挖方) | 正數 |
1.2 m 4.0 ft |
| 岩石挖方 1 深度限制 | 第一個岩石開挖坡度的高度 | 正數 |
3.0 m 9.0 ft |
| 岩石挖方 1 坡度 | 第一個岩石挖方線段的坡度 | 正數 | 4 (:1) |
| 岩石挖方 2 坡度 | 第二個岩石挖方線段的坡度 | 正數 | 1 (:1) |
| 既有地形剝離寬度 | 在岩石頂部要剝離現有地形的寬度 | 正數 |
1.5 m 5.0 ft |
| 邊坡連接坡度 | 到現有地形的連接的坡度 | 正數 | 2 (:1) |
| 放置有襯套的材料 | 指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。 | 字串 | 無 |
| 坡度限制 1 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 1 : 1 |
| 材料 1 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 12 英吋 |
| 材料 1 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 拋石 |
| 坡度限制 2 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 2 : 1 |
| 材料 2 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 6 英吋 |
| 材料 2 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 拋石 |
| 坡度限制 3 | 指定放置關聯材料襯套的坡度限制 | 坡度 | 4 : 1 |
| 材料 3 厚度 | 指定有襯套材料的厚度。將互垂於連接測量此厚度。 | 正數 | 4 英吋 |
| 材料 3 名稱 | 指定適用於沿整地連接放置的襯套材料名稱 | 字串 | 播草 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 既有地形 | 邊坡既有地形的名稱。以下物件類型可以用作指定此地形的目標：地形。 | 必需 |
| 岩石地形 | 用作岩石挖方的岩石地形。以下物件類型可以用作指定此地形的目標：地形。 | 可選 |
輸出參數
無。
行為
測試貼附點，以確定它位於挖方中還是填方中。如果貼附點位於填方中，則以指定的填方坡度將填方邊坡連接延伸至既有地形。
如果點 P1 或 P2 位於岩石地形下方，則會加入前坡、溝渠底部和後坡，將在岩石挖方 1 深度限制指定的高度加入岩石挖方 1 連接。將加入第二個岩石挖方連接，直至其以岩石挖方 2 坡度達到岩石地形。在建立連接 (在岩石地形後順延指定的緩衝距離) 時，將建立剝離區域。最後，使用邊坡連接坡度參數指定的坡度插入至既有地形的邊坡連接。
如果邊坡不在岩石地形下方，則會加入前坡、溝渠底部和後坡，並以指定的開挖坡度將挖方邊坡連接從後坡端點延伸到邊坡地形。
此次組合還可以讓您加入有襯套的材料。將互垂於連接測量材料厚度參數 (例如，材料 1 厚度)。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。
如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。
在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。
配置模式作業
在配置模式中，次組合將使用與既有基本側坡挖方溝渠相同的配置行為
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點、連接或造型 | 代碼 | 描述 |
|---|---|---|
| P1 | Hinge、Hinge_Fill | 僅填方條件 - 填方邊坡連接的鉸接點 |
| P2 | Ditch_In、Daylight、Daylight_Fill | 僅挖方情況 - 溝渠的內側邊緣；僅挖方情況 - 邊坡點 |
| P3 | Ditch_Out | 僅挖方情況 - 溝渠的外側邊緣 |
| P4 | Hinge_Cut | 僅挖方情況 - 挖方邊坡連接的鉸接點 |
| P5-n | Daylight Daylight_Cut | 僅挖方情況 - 邊坡點 |
| L1 - n | Top, Datum | 未鋪路的完工整地地形 |
| L1 | Top、Datum、Daylight、Daylight_Fill、Slope_Link (僅挖方) | 填方中的邊坡連接 |
| L2 | Ditch | 溝渠底部 |
| L3 | Slope_Link | 溝渠坡度 |
| L4-Ln | Top、Datum、Daylight、Daylight_Cut | 挖方中的邊坡連接 |
編碼圖

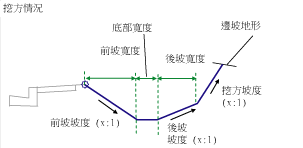

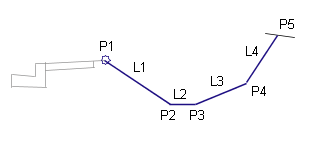

以下編碼圖展示不存在岩石地形的挖方情況中的代碼。

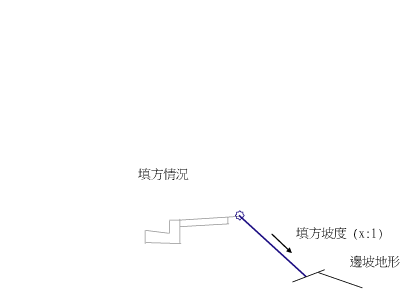

以下編碼圖展示填方條件中的代碼。
以下編碼圖展示存在岩石地形的挖方情況中的代碼。
