邊坡最大寬度

此次組合可插入以使用者定義的開挖坡度或填方坡度建立邊坡至目標地形的連接。

如有必要，請調整坡度，使邊坡點位於自鉸接點的最大寬度以內。

您還可以為邊坡和其他連接 (「所有連接」、「邊坡連接」、「僅填方連接」和「無」) 指定可選有襯砌的材料。

貼附

貼附點位於邊坡連接的鉸接點處。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
開挖坡度	挖方情況中標準邊坡的坡度	正數	4 ( : 1)
填方坡度	填方條件中標準邊坡的坡度	正數	4 ( : 1)
最大寬度	允許的邊坡點自鉸接點 (貼附點) 的最大寬度	數字	3.0 m 10.0 ft
捨入選項	指定在集水點處捨入邊坡連接	字串	無
捨入方式	指定捨入所使用的參數	字串	長度
捨入參數	指定長度或半徑的值	正數	1.500 ft
捨入嵌合	指定捨入連接 (最多 10 個連接) 上間斷點的數目	正數	6
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
最大寬度	可以用於取代固定的「最大寬度」值，並將最大寬度與偏移定線關聯。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

輸出參數

參數	描述	類型
邊坡偏移	邊坡點的偏移	數字
邊坡高程	邊坡點的高程	數字

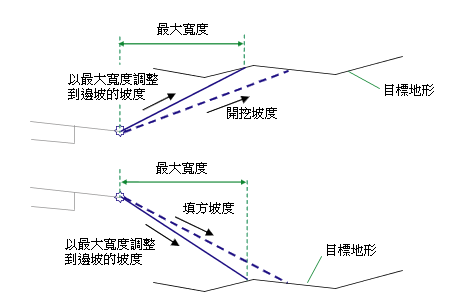

行為

此次組合嘗試計算挖方情況的邊坡點。如果找到邊坡點，則會將邊坡連接的寬度與「最大寬度」值進行比較。如果超過「最大寬度」值，則會將邊坡點移至目標地形上的最大寬度點處。如果未找到任何挖方邊坡點，則會為填方條件重複此過程。

如果在廊道塑型期間為「最大寬度」指定了偏移水平定線名稱，「最大寬度」值將變更以與定線的偏移相符。

如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。

如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。

配置模式作業

在配置模式中，此次組合同時以虛線顯示開挖坡度和填方坡度，向外延伸 3 公尺或 10 英呎。邊坡連接終止於向外指向的箭頭。

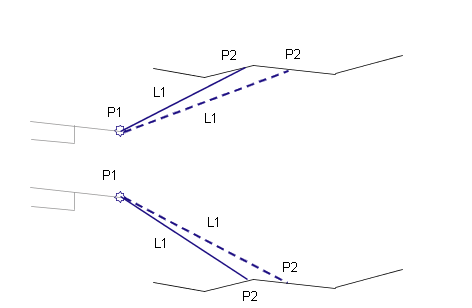

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	Hinge Hinge_Cut 或 Hinge_Fill	鉸接點和用於挖方或填方條件的鉸接點
P2	Daylight Daylight_Cut 或 Daylight_Fill	邊坡點和用於挖方或填方條件的邊坡點
L1	Top Datum
L1	Top Datum Daylight Daylight_Cut	挖方橫斷面的邊坡連接
L1	Top Datum Daylight Daylight_Fill	填方橫斷面的邊坡連接
