此次組合可根據存在的是挖方情況還是填方情況，自動將多種次組合 (例如一般連接、加寬、溝渠或邊坡次組合) 套用至組合。
條件挖方或填方次組合是稱為條件次組合的特殊類型次組合。您指定的特定條件存在時，條件次組合會自動將指定的次組合加入至組合。
例如，當組合包含條件挖方或填方次組合時，Autodesk Civil 3D 會分析該次組合的樁號、偏移和高程位置，以確定其是處於挖方條件還是填方條件下。根據您設定條件挖方或填方次組合參數的方式，系統會根據該次組合是處於挖方情況還是填方條件，自動將不同類型的後續次組合套用 (加入) 至組合。
若要進一步瞭解有關如何使用條件挖方或填方次組合的資訊，請參閱 〉自學課程。

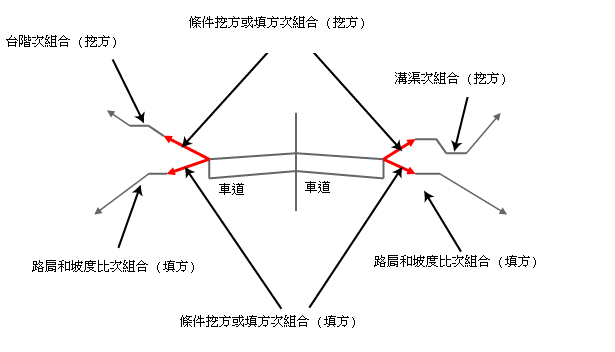

以下圖解展示了一個廊道組合橫斷面，其由以下部分組成：
- 左側車道和右側車道
- 四個條件挖方或填方次組合 (兩個在左側，兩個在右側)
- 左上方的條件挖方或填方次組合已規劃為當 Autodesk Civil 3D 偵測到該組合處於挖方條件下時，自動加入台階次組合。
- 左下方的條件挖方或填方次組合已規劃為當偵測到該次組合處於填方條件下時，自動在左側加入路肩和坡度比次組合。
- 同樣，右上方的條件挖方或填方次組合已規劃為當偵測到為挖方情況時，加入溝渠次組合，而右下方的條件挖方或填方次組合在偵測到為填方條件時，加入路肩和坡度比次組合。
您可以將一個或多個條件挖方或填方次組合加入至組合，從而在組合中建立簡單或複雜的條件行為。例如，在前一個範例中，您還可以加入當偵測到其處於大於 3 公尺 (或其他指定值) 的填方條件時，自動以給定坡度建立邊坡的條件挖方或填方次組合。同樣，您可以加入當偵測到大於指定值的填方條件時，自動套用加寬的條件挖方或填方次組合。
您使用條件挖方或填方次組合建立組合時，「組合性質」對話方塊的「建構」頁籤中顯示的組合建構表示處理次組合的順序。
使用條件挖方或填方次組合時，請務必注意以下方面：
- Autodesk Civil 3D 會相對於目標地形分析次組合的樁號、偏移和高程位置，以確定該次組合處於挖方情況還是填方條件下。
- 將包含條件挖方或填方次組合的組合套用至廊道模型時，僅組合的特定部分將被套用至任意給定的樁號處。
- 因為條件挖方或填方次組合使用目標，您必須在塑型 (產生) 廊道前在任意條件挖方或填方次組合上設定目標。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
- 與大多數其他次組合不同，條件挖方或填方次組合不會在塑型模式中建立任何點、連接或造型。
多個條件挖方或填方次組合

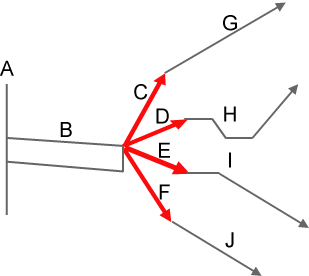

可將多個條件挖方或填方次組合貼附至組合上的公用點。這包括多個挖方和/或多個填方條件挖方或填方次組合，如下圖所示。
此圖解僅展示組合的右側。下表描述了組合的這一側所包括的元件。
| 元件 | 描述 |
|---|---|
| A | 組合基準線 |
| B | 右側車道次組合 |
| C | 條件挖方或填方次組合，「類型」參數設定為「挖方」。如果處於挖方情況下，且挖方情況介於為次組合 (C) 指定的最小/最大距離值之間，則會套用指定類型的次組合 (G)。 |
| D | 條件挖方或填方次組合，「類型」參數設定為「挖方」。如果處於挖方情況下，且挖方情況介於為次組合 (D) 指定的最小/最大距離值之間，則會套用溝渠次組合 (H)。 |
| E | 條件挖方或填方次組合，「類型」參數設定為「填方」。如果處於填方條件下，且填方條件介於為次組合 (E) 指定的最小/最大距離值之間，則會套用指定類型的次組合 (I)。 |
| F | 條件挖方或填方次組合，「類型」參數設定為「填方」。如果處於填方條件下，且填方條件介於為次組合 (F) 指定的最小/最大距離值之間，則會套用指定類型的次組合 (J)。 |
| G | 在挖方情況 (介於為次組合 (C) 指定的最小/最大距離值之間) 下套用的指定類型的次組合。 |
| H | 在挖方情況 (介於為次組合 (D) 指定的最小/最大距離值之間) 下套用的指定類型的次組合。 |
| I | 在填方條件 (介於為次組合 (E) 指定的最小/最大距離值之間) 下套用的指定類型的次組合。 |
| J | 在填方條件 (介於為次組合 (E) 指定的最小/最大距離值之間) 下套用的指定類型的次組合。 |
您可以使用「最小距離」和「最大距離」輸入參數來控制挖方或填方限制高度。「配置寬度」和「配置坡度比」輸入參數可讓您在配置模式中繪製圖形時，透過此次組合控制圖形的顯示位置。
對可加入至組合的條件挖方或填方次組合數量沒有限制。
貼附
此次組合可貼附至任何次組合或組合貼附點。可將後續次組合貼附至條件挖方或填方次組合的終點。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 | 指定次組合將插向組合或廊道的哪一側。 | 左/右 | 右 |
| 配置寬度 | 指定在配置模式中繪製的表示此次組合的線的長度。此參數與「配置坡度比」參數配合使用可讓您定位「條件挖方或填方」次組合及貼附至其上的次組合，但是在廊道模型中不會顯示或對其有任何影響。 | 正數 |
3.6 m 12.0 ft |
| 配置坡度比 | 指定在配置模式中繪製的表示此次組合的線的坡度比。此參數與「配置寬度」參數配合使用可讓您定位「條件挖方或填方」次組合及貼附至其上的次組合，但是在廊道模型中不會顯示或對其有任何影響。 | 數值 (正數或負數) |
1:1 (挖方) -1:1 (填方) |
| 類型 | 指定此次組合用於將其本身與目標進行比較的條件的類型。 | 挖方/填方 | 挖方 |
| 最小距離 | 指定繼續處理連接至此條件挖方或填方次組合之次組合所需的最小挖方深度或最小填方高度。 | 數值 (正數或負數) |
0.0 m 0.0 ft |
| 最大距離 | 指定繼續處理連接至此條件挖方或填方次組合之次組合所需的最大挖方深度或最大填方高度。 | 正數 |
9999. ft 9999. m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 地形 | 用於確定目前樁號、偏移和高程處於挖方情況還是填方條件的地形。所使用的樁號、偏移和高程來自條件挖方或填方次組合貼附點。 | 必需 |
輸出參數
無。
行為
請參閱描述。
配置模式作業
在配置模式中，此次組合使用「配置寬度」和「配置坡度比」輸入參數值繪製一條線。此線表示組合中套用條件挖方或填方次組合的位置。
點、連接和造型代碼
與大多數其他次組合不同，條件挖方或填方次組合不會在塑型模式中建立任何點、連接或造型。
編碼圖
以下編碼圖展示了在配置模式中建立的點和連接。在塑型模式中，不會為此次組合建立任何點、連接或造型代碼。
