基本擋牆

此次組合可在道路地形上建立雙面紐澤西擋牆。

此次組合是一組入門次組合中的一個，用於進行簡單的道路塑型以及用於自學課程和培訓之目的。

貼附

貼附點位於擋牆底部的中心。

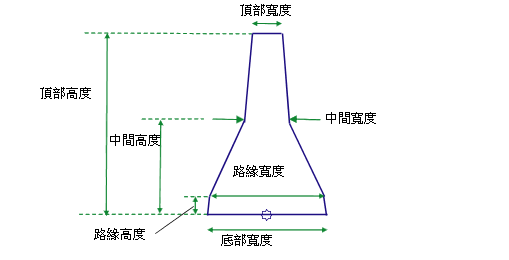

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
頂部寬度	擋牆頂部的寬度	正數	0.15 m 0.5 ft
中間寬度	擋牆中間的寬度	正數	0.225 m 0.75 ft
底部寬度	擋牆底部的寬度	正數	0.6 m 2.0 ft
頂部高度	到擋牆頂部的高度	正數	0.9 m 3.0 ft
中間高度	到擋牆中間的高度	正數	0.45 m 1.5 ft
路緣高度	擋牆路緣的高度	正數	0.075 m 0.25 ft
路緣寬度	擋牆路緣頂部的寬度	正數	0.6 m 1.9 ft

輸出參數

無。

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

行為

此次組合可建構雙面紐澤西擋牆的造型，基準中心位於貼附點處。

配置模式作業

在配置模式中，此次組合可依輸入參數所指定的那樣繪製擋牆造型。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	代碼	描述
P1 - P8	P1, P2, ... P8
所有連接	Barrier
S1	Barrier

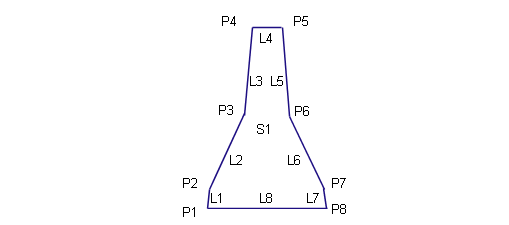

編碼圖
