Driveway

「車道」次組合會插入連接,以使用分離式人行道來建立車道。車道、路緣和邊溝是以《2012 年版公共工程施工》(Public Works Construction、2012 edition) 的「APWA 標準平面圖」為基礎。

請確認使用的標註符合您對標準平面圖的解譯。

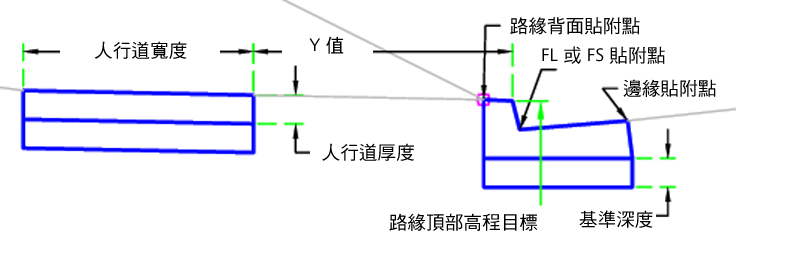

完整路緣:

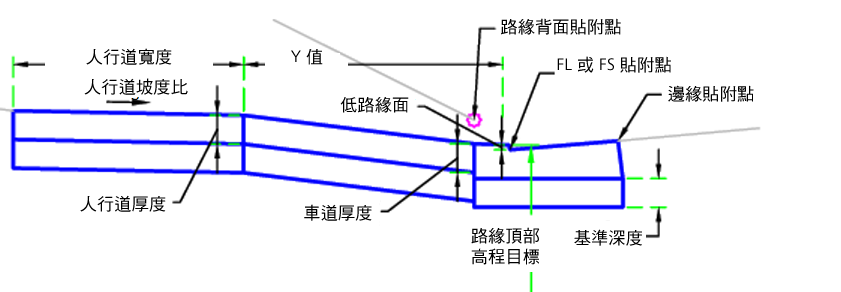

最小路緣:

平面:

貼附

貼附點位於邊緣、路緣背面,或是路緣與邊溝上的流線/地形。

輸入參數

註: 除非另有說明,否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度,否則所有坡度均為水平寬度比垂直高度格式 (例如,4 : 1)。

參數

描述

類型

預設

指定要將次組合放置在哪一側 左/右
路緣類型 指定要使用的路緣 A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/B1-6/B2-6/B3-6 A2-6
貼附點 指定路緣貼附點 Lip/BackCurb/Flowline/Surface 邊緣
基準深度 凸緣點處的基層深度。如果無基層,則使用零。 正數

0.5 ft

0.15 m

低路緣面 位於車道最低點的路緣面高度 正數

0.083 ft

0.025 m

車道類型 車道的類型 類型 A/類型 B 類型 B
車道厚度 車道的厚度 正數

0.5 ft

0.15 m

人行道厚度 人行道的厚度 正數

0.5 ft

0.15 m

人行道寬度 人行道的寬度 正數

4 ft

1.2 m

人行道坡度比 人行道的坡度比 數字 2%
Y 值 沿路緣測量的側翼距離 正數

4 ft

1.2 m

X 值 車道坡道的寬度 正數

3 ft

1 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉

參數

描述

狀態

路緣頂部 用於確定車道狀態以建置車道。以下物件類型可以用作指定高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。 必需

執行時間邏輯指定

路緣、邊溝及車道標註。

輸出參數

無。

行為

在貼附點設定初始點。接著再建置路緣與邊溝造型。根據路緣頂部縱斷面來調整路緣頂部。

此車道類型是由使用者參數決定。路緣頂部高程目標無法使路緣頂部的高度超過路緣高度,或是低於低處的路緣面。提高路緣頂部高程會產生最大路緣高度。降低路緣頂部高程,會導致高程高於流線/地形加上低路緣面的輸入參數。

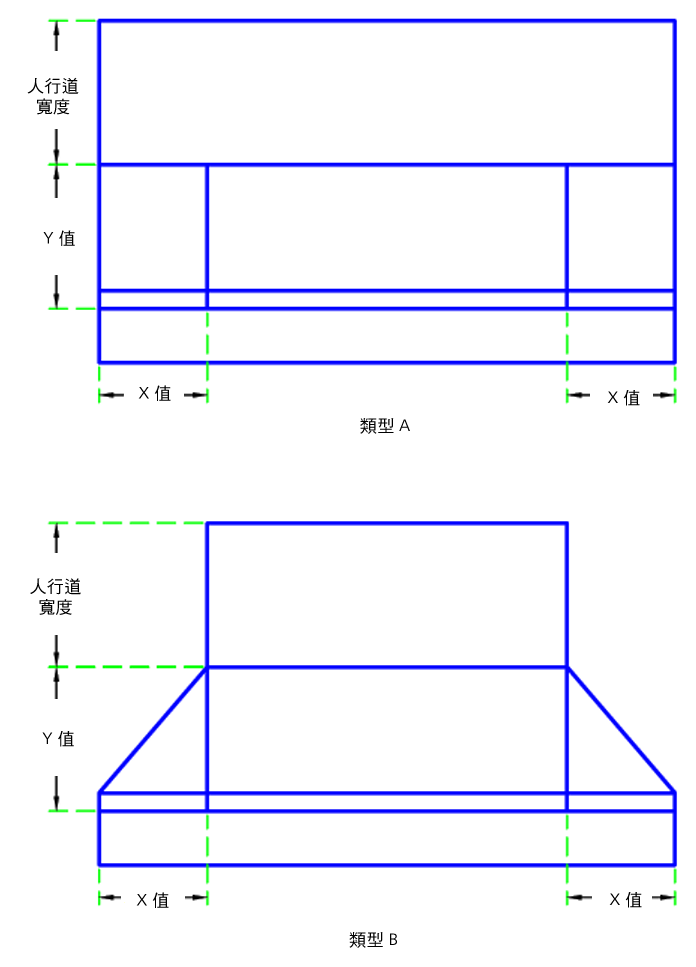

類型 A:

車道與人行道共同構成總長度。車道的坡度,是以 X 值距離下的完整路緣高度與人行道坡度比為基礎。

類型 B:

車道不會與人行道共同構成總長度。針對距離 Y (沿著路緣測量),車道會具有三角形側翼。車道的距離,是以比例路緣高度與 X 和 Y 輸入參數為基礎。

人行道:

根據輸入參數建置人行道位置 (假定完整路緣高度係沿著車道長度)。

配置模式作業

在配置模式中,此次組合會繪製完整高度的路緣和人行道。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型

字碼

描述

P1 BackCurb 路緣背面
P2 TopCurb 路緣頂部
P3 FinishSurface 完工地形或流線
P4 Flange 邊溝凸緣
P10 Driveway_Outside Sidewalk_Inside 人行道內側車道的外側
P11 Sidewalk_Outside 人行道外側
L1-L3、L6 Top、Curb 路緣頂部
L4 Driveway、Top 車道頂部
L5 Sidewalk、Top 人行道頂部
L8 CurbBottom、Datum 路緣的底部
L9、L15、L21 SubBase、Datum 基層底部
L14 Driveway_Sub 混凝土車道底部
L17 Sidewalk_Sub 人行道底部
S1 Curb 混凝土路緣區域
S2、S4、S6 SubBase 基層
S3 Driveway 混凝土車道區域
S5 Sidewalk 混凝土人行道區域

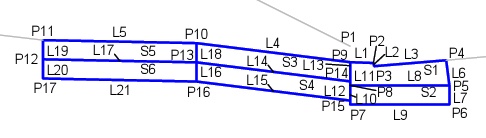

編碼圖
