ConditionalHorizontalTarget2

ConditionalHorizontalTarget2 次組合會根據在廊道樁號處是否找到偏移目標，將各種次組合 (例如加寬、路緣和邊溝、溝渠或邊坡) 自動套用至組合。

ConditionalHorizontalTarget2 與 ConditionalHorizontalTarget 不同，其具備更多參數，可設定搜尋目標的方向以及尋找偏移目標的最短距離。

ConditionalHorizontalTarget2 次組合為條件次組合，其為特殊類型的次組合。 您指定的特定條件存在時，條件次組合會自動將指定的次組合加入至組合。

例如，當組合包含 ConditionalHorizontalTarget2 次組合時，AutoCAD Civil 3D 會分析樁號，以確定在指定距離與指定方向內是否有偏移目標。偏移是從目前廊道基準線或次組合貼附點開始設定。根據 ConditionalHorizontalTarget2 次組合參數，不同類型的次組合會自動加入至組合。

您可將一個或多個 ConditionalHorizontalTarget2 次組合加入至組合，以建立簡單或複雜的條件行為。例如，您可以將一組聚合線加入至展示人行道位置的模型。因為線在汽車道與人行道交叉處停止，條件次組合會根據人行道線的存在情況，加入和移除人行道。條件次組合無需將其他組合套用至不需要人行道的廊道。

您使用 ConditionalHorizontalTarget2 次組合建立組合時，「組合性質」對話方塊的「建構」頁籤中顯示的組合建構表示次組合的處理順序。

使用 ConditionalHorizontalTarget2 次組合時，請務必注意以下事項：

貼附

此次組合可貼附至任何次組合或組合貼附點。可將後續次組合貼附至 ConditionalHorizontalTarget2 次組合的終點。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數

描述

類型

預設

側 指定要將次組合放置在哪一側。 左/右 右
配置寬度 指定在配置模式中繪製的表示此次組合的線的長度。此參數與「配置坡度比」參數配合使用，可讓您定位 ConditionalHorizontalTarget2 次組合及貼附至其上的次組合，但是不會對廊道模型產生任何影響。 正數

12.0 ft

3.6 m

配置坡度比 指定在配置模式中繪製的表示此次組合的線的坡度比。此參數與「配置寬度」參數配合使用，可讓您定位 ConditionalHorizontalTarget2 次組合及貼附至其上的次組合，但是不會對廊道模型產生任何影響。 數字

1:1 (找到)

-1:1 (找不到)

情況 指定可用於此次組合的情況。如果在最大距離之內找到偏移目標，則處理「找到」情況。如果未設定偏移目標或在最大距離內的樁號處找不到偏移目標，則處理「找不到」情況。 找到/找不到 找到
最大距離 指定次組合要在其中尋找偏移目標的最大寬度。如果在指定的距離內找不到偏移，則處理「找不到」情況。 正數

9999 ft

9999 m

最小距離 指定次組合在其中尋找偏移目標的最小寬度。如果在指定的距離內找不到偏移，則處理「找不到」情況。 正數

0 ft

0 m

搜尋方向 指定搜尋目標的方向。 向外/向內/雙向 雙向
搜尋原點 指定要從基準線定線還是次組合貼附點開始計算距離值。 基準線/貼附點 基準線

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數

描述

狀態

偏移 定線、地勢線、測量圖形或聚合線。如果在樁號處找到指定的偏移目標，則處理「找到」情況。 可選 (如果未設定，情況傳回「找不到」)

執行時間邏輯指定

無。

輸出參數

無。

行為

請參閱以上描述。

配置模式作業

在配置模式中，此次組合使用「配置寬度」和「配置坡度比」輸入參數值繪製一條線。此線表示組合中套用 ConditionalHorizontalTarget2 次組合的位置。

點、連接和造型代碼

與大多數其他次組合不同，ConditionalHorizontalTarget2 次組合不會在塑型模式中建立任何點、連接或造型。

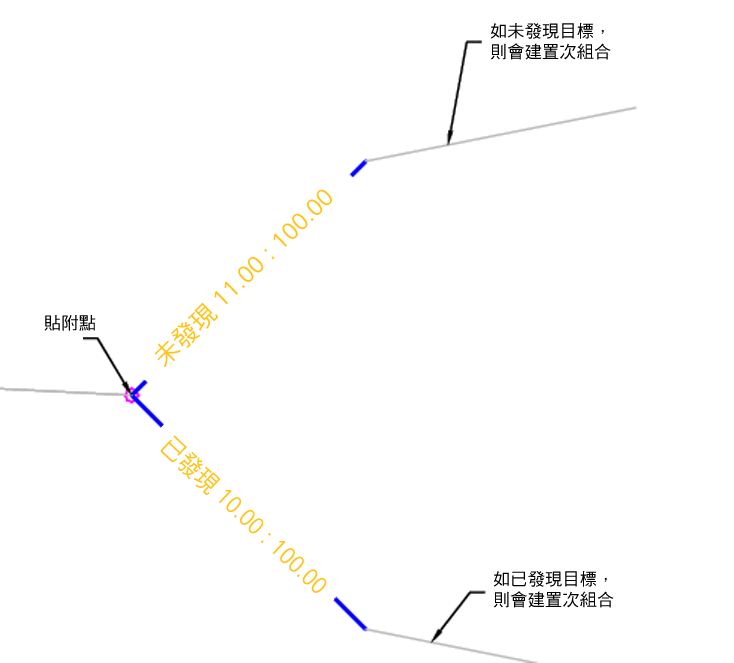

編碼圖

以下編碼圖展示了在配置模式中建立的點和連接。在塑型模式中，不會為此次組合建立任何點、連接或造型代碼。
